化工厂5000立方米污水调节罐施工方案

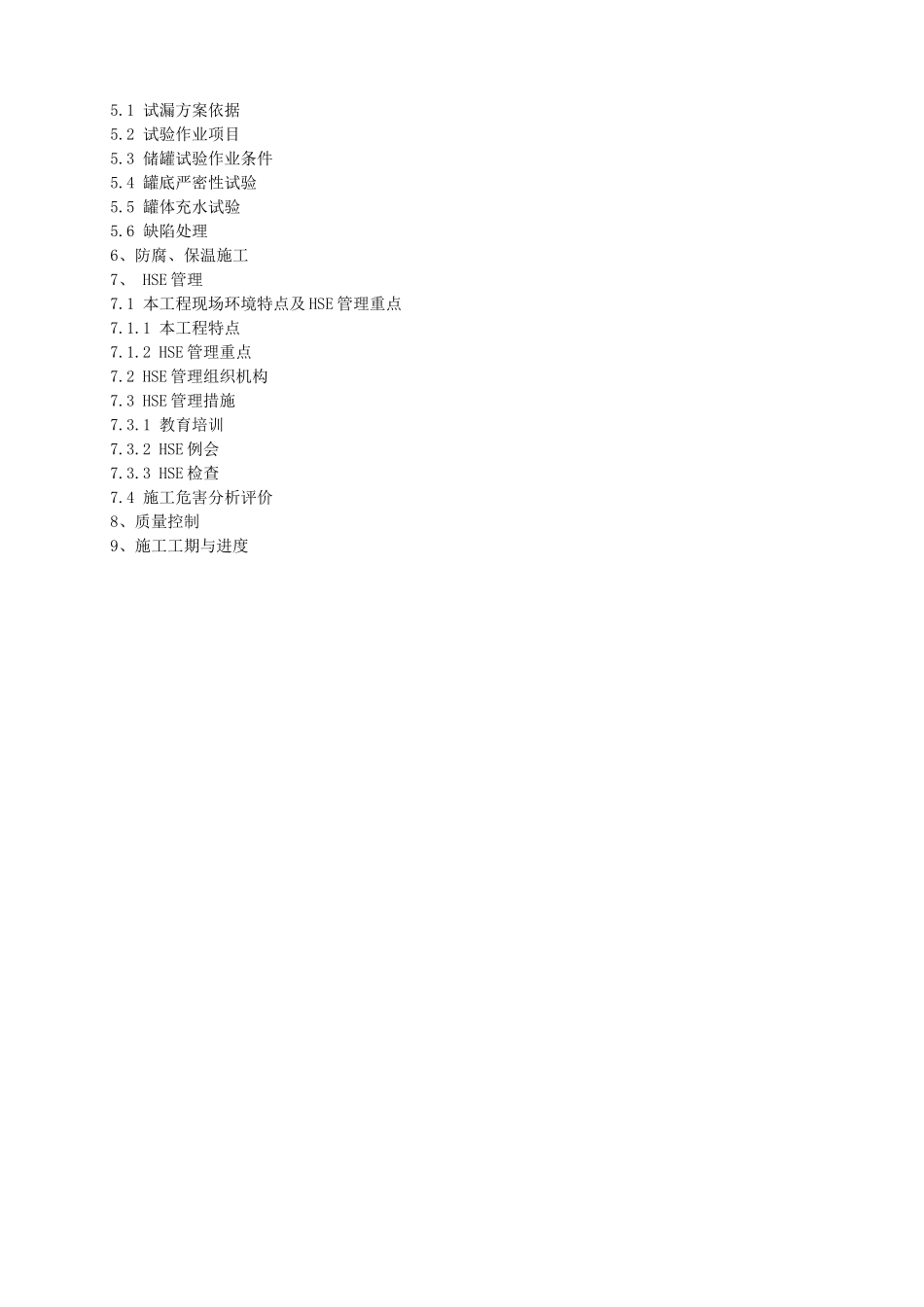

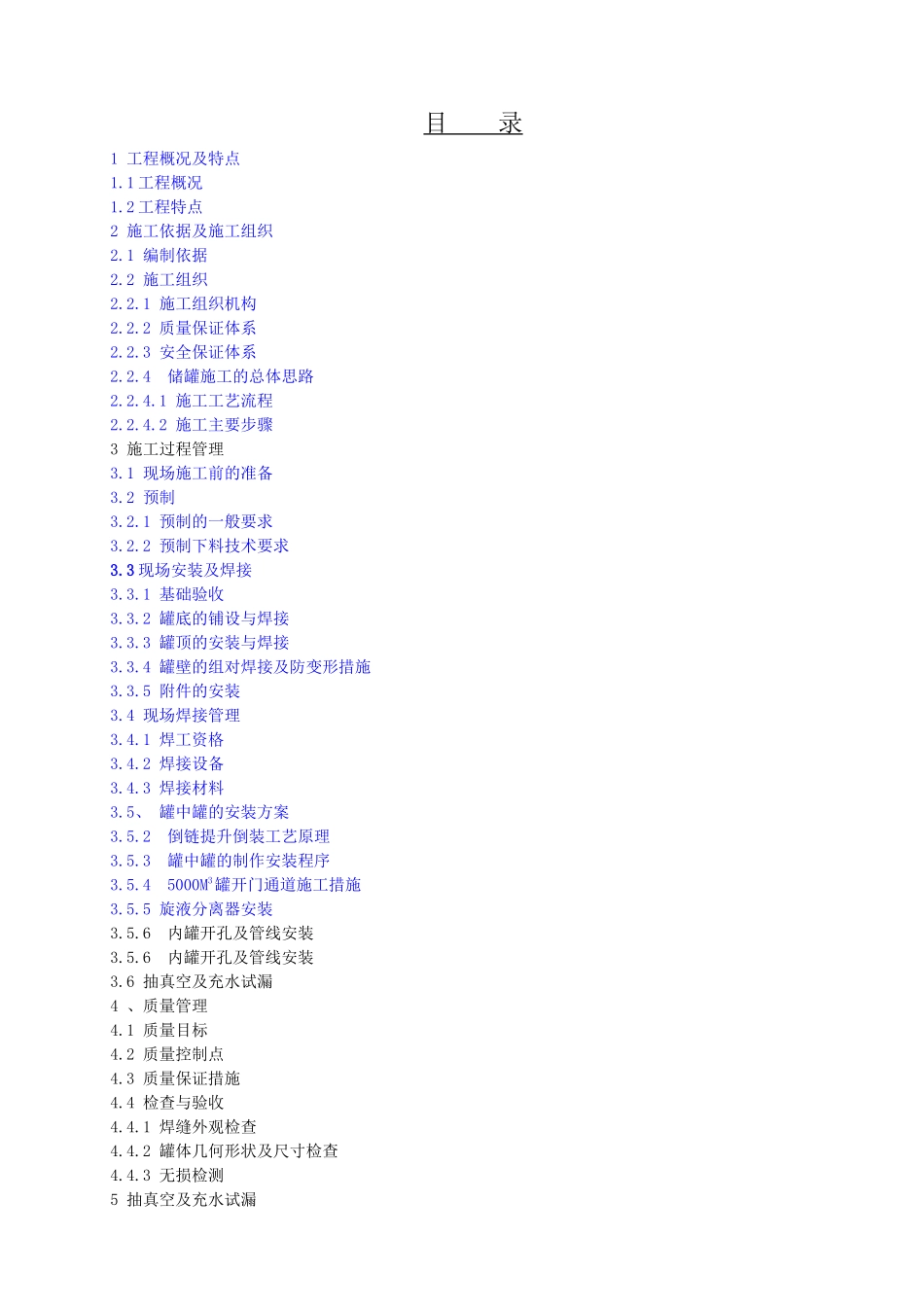

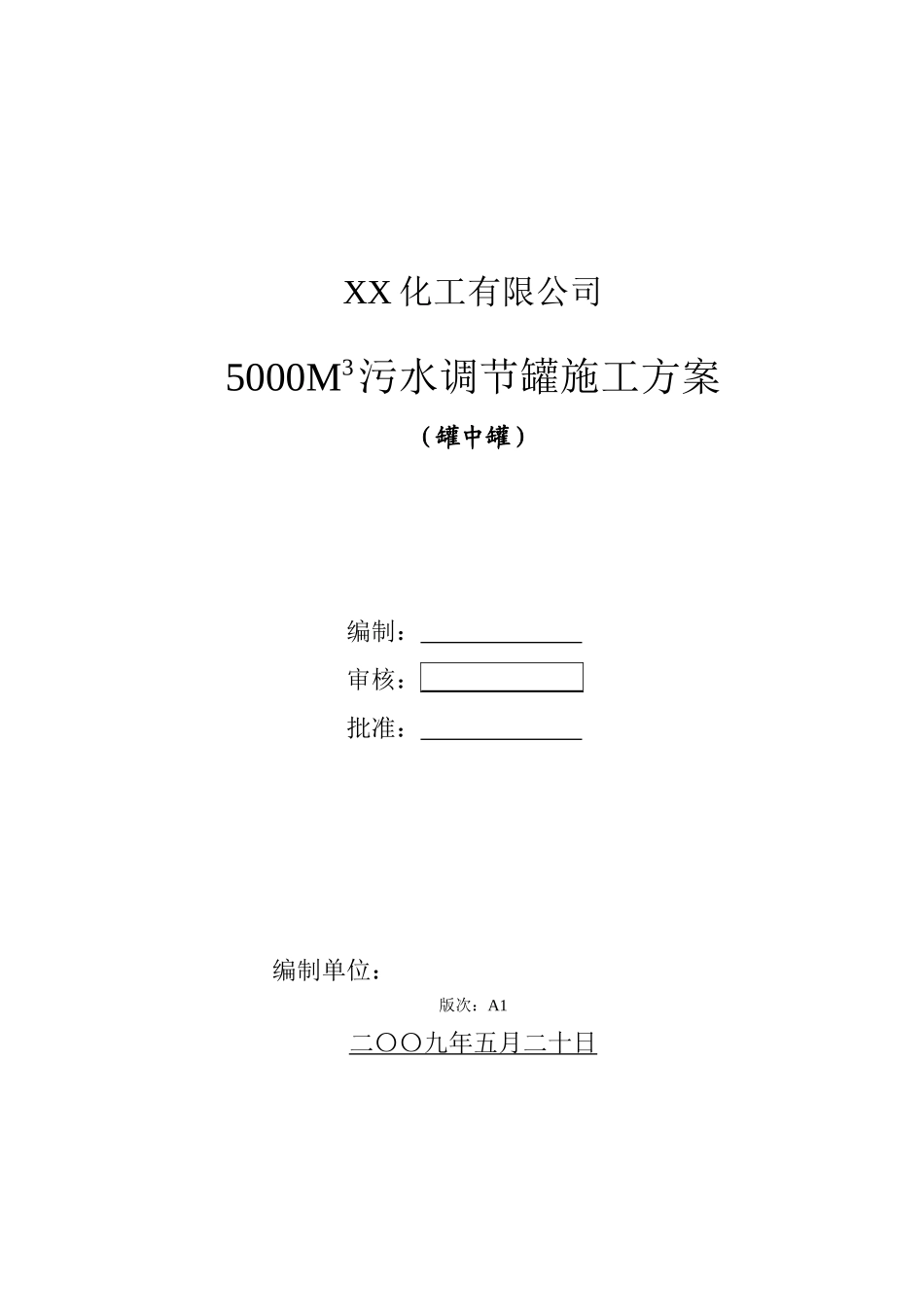

XX 化工有限公司5000M3污水调节罐施工方案（罐中罐）编制： 审核： 批准： 编制单位：版次：A1二〇〇九年五月二十日目 录1 工程概况及特点1.1 工程概况1.2 工程特点2 施工依据及施工组织2.1 编制依据2.2 施工组织2.2.1 施工组织机构2.2.2 质量保证体系2.2.3 安全保证体系2.2.4 储罐施工的总体思路2.2.4.1 施工工艺流程2.2.4.2 施工主要步骤3 施工过程管理3.1 现场施工前的准备3.2 预制3.2.1 预制的一般要求3.2.2 预制下料技术要求3.3 现场安装及焊接3.3.1 基础验收3.3.2 罐底的铺设与焊接3.3.3 罐顶的安装与焊接3.3.4 罐壁的组对焊接及防变形措施3.3.5 附件的安装3.4 现场焊接管理3.4.1 焊工资格3.4.2 焊接设备3.4.3 焊接材料3.5、 罐中罐的安装方案3.5.2 倒链提升倒装工艺原理3.5.3 罐中罐的制作安装程序3.5.4 5000M3罐开门通道施工措施3.5.5 旋液分离器安装3.5.6 内罐开孔及管线安装3.5.6 内罐开孔及管线安装3.6 抽真空及充水试漏4 、质量管理4.1 质量目标4.2 质量控制点4.3 质量保证措施4.4 检查与验收4.4.1 焊缝外观检查4.4.2 罐体几何形状及尺寸检查4.4.3 无损检测5 抽真空及充水试漏5.1 试漏方案依据5.2 试验作业项目5.3 储罐试验作业条件5.4 罐底严密性试验5.5 罐体充水试验5.6 缺陷处理6、防腐、保温施工7、 HSE 管理7.1 本工程现场环境特点及 HSE 管理重点7.1.1 本工程特点7.1.2 HSE 管理重点7.2 HSE 管理组织机构7.3 HSE 管理措施7.3.1 教育培训7.3.2 HSE 例会7.3.3 HSE 检查7.4 施工危害分析评价8、质量控制9、施工工期与进度1 工程概况及特点1.1 工程概况XX 公司新建 5000 m3（T-202）1 台污水调节罐（罐中罐），内设污浮油回收设施即（～1000m3）三相水力旋液分离调节罐（以下简称罐中罐）。5000 m3 含 油 污 水 调 节 罐 是 立 式 圆 筒 形 拱 顶 钢 制 焊 接 储 罐 ， 罐 壁 采 纳 厚 度 为8、10、12、14、16mm，Q235-B 和 Q245R-B；罐中罐罐壁采纳厚度为 8、10㎜规格的 Q235-B 钢板对焊组成。5000m3 储罐金属重量约 145 吨,储罐内径为 20.000m,罐壁高 17.820m（罐体高度）,罐体总高（20.224）m。储罐罐壁采纳对接焊接结构，储存介质为含油（盐）污水。施工方法采纳罐内立柱提升倒装法施工，储罐由 X 有限公司设计，X 有限公司负责储罐的预制安装。在 5000m3污水调节罐的罐中罐的内部，还建三相水力...
