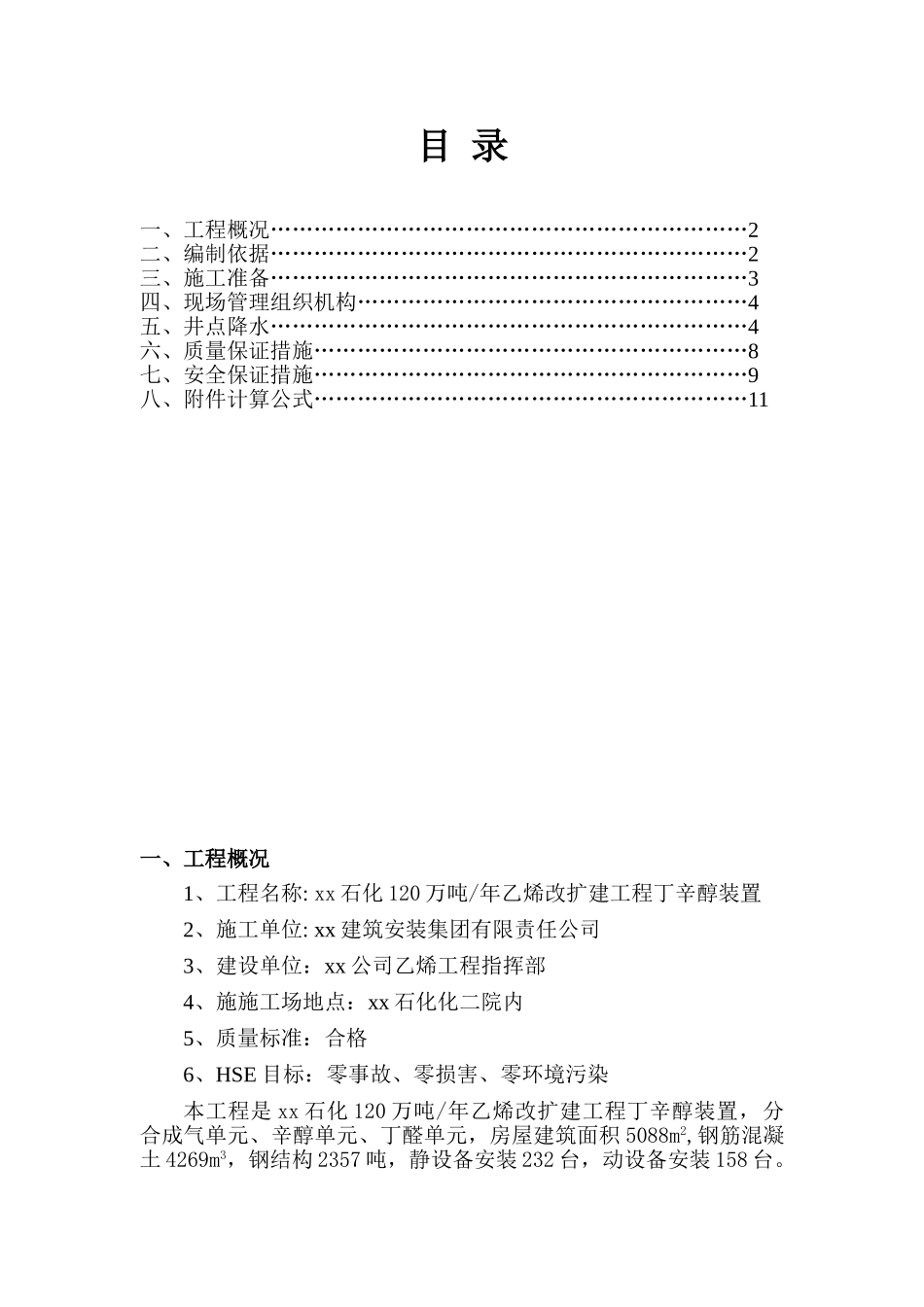

目 录一、工程概况…………………………………………………………2二、编制依据…………………………………………………………2三、施工准备…………………………………………………………3四、现场管理组织机构………………………………………………4五、井点降水…………………………………………………………4六、质量保证措施……………………………………………………8七、安全保证措施……………………………………………………9八、附件计算公式……………………………………………………11一、工程概况1、工程名称: xx 石化 120 万吨/年乙烯改扩建工程丁辛醇装置2、施工单位: xx 建筑安装集团有限责任公司3、建设单位：xx 公司乙烯工程指挥部4、施施工场地点：xx 石化化二院内5、质量标准：合格6、HSE 目标：零事故、零损害、零环境污染本工程是 xx 石化 120 万吨/年乙烯改扩建工程丁辛醇装置，分合成气单元、辛醇单元、丁醛单元，房屋建筑面积 5088m2,钢筋混凝土 4269m3，钢结构 2357 吨，静设备安装 232 台，动设备安装 158 台。合成气单元场地面积 11000㎡，辛醇装置场地面积 3300㎡，丁醛装置场地面积 3300㎡。二、编制依椐1、《工程测量法律规范》GB50026-2025；2、丁辛醇装置《基础设计》；3、丁辛醇装置总平面布置图；4、《建筑施工手册》（第四版）。三、施工准备1、技术人员要熟悉施工图纸和有关法律规范标准及业主的相关规定，仔细查阅图纸和有关资料、如有质疑之处，做好记录和标识，并与相关部门一起进行图纸会审，搞清设计意图及图面内容，对发现的问题及时与设计联系进行设计交底。2、熟悉甲方、监理、xx 石化制定的施工质量管理文件和有关施工方面的程序文件和工艺技术要求，熟悉现场各类需要的材料、材质特点，查阅执行的有关标准和法律规范，编制出切实可行的详细的施工技术方案和技术交底。3、根据施工图纸对现场进行实地勘察，确定基础深度及地下情况，确定水准点位置，确定开挖深度，确定土质类别及地下水位高度。4、材料准备：根据施工图纸，结合现场实际情况，根据工程进度编制材料计划，组织降水所需材料进场。（1）、井点管用直径 40mm 钢管，带管箍，下端为长 2m 的同直径钻有Ф10mm 梅花形孔的滤管，外缠 8 号铁丝、间距 20mm，外包尼龙窗纱二层，棕皮三层，缠 20 号铁丝、间距 40mm。（2）、连接管：用塑料透明管、胶皮管，直径 40 mm。（3）、集水总管用直径 100-150...
