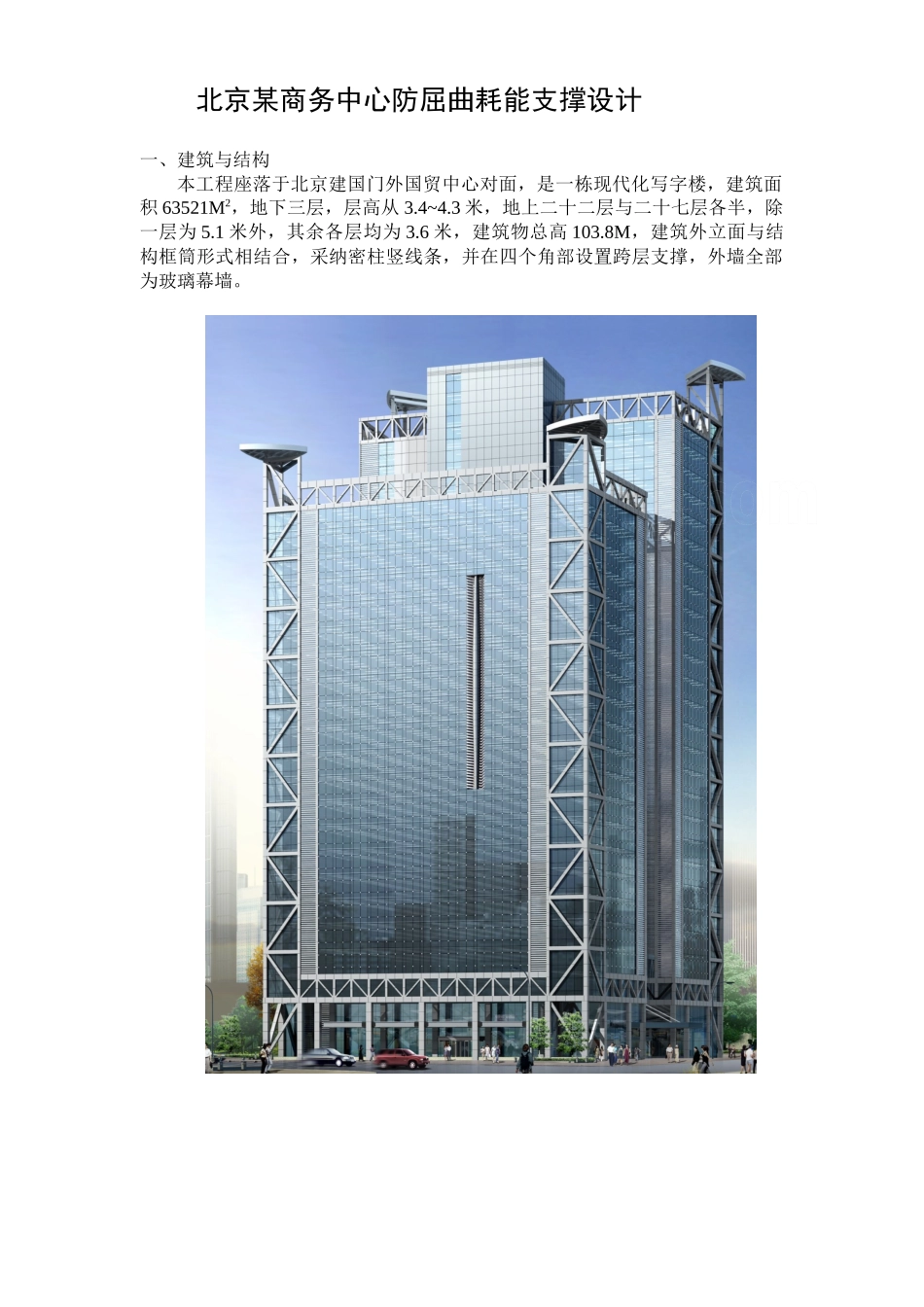

北京某商务中心防屈曲耗能支撑设计一、建筑与结构本工程座落于北京建国门外国贸中心对面，是一栋现代化写字楼，建筑面积 63521M2，地下三层，层高从 3.4~4.3 米，地上二十二层与二十七层各半，除一层为 5.1 米外，其余各层均为 3.6 米，建筑物总高 103.8M，建筑外立面与结构框筒形式相结合，采纳密柱竖线条，并在四个角部设置跨层支撑，外墙全部为玻璃幕墙。二、结构特点 由于北京为八度设防，综合考虑结构的延性，自重减轻，施工速度及使用面积的比率，地上部分内外框筒均采纳钢结构，地下二、三层为钢筋混凝土框架-剪力墙，地下一层为钢骨混凝土框架-剪力墙。地上的钢结构部分由内外框组成，内框为钢框架-支撑，外框一、二层为钢框架-支撑，三层为转换层，三层以上即为密柱，形成框筒。内框的支撑由于建筑布局等因素，又分成中心支撑和偏心支撑二种；外框四个角部的跨层单斜杆支撑既能降低地震位移，又丰富了建筑立面要求。原方案曾为混凝土结构，内外筒之间为 10m，并多一排柱，外框柱距为8.1m，后改为钢结构，内外筒之间去一排柱，柱网为 14m，发挥了钢结构的优势，外框 8.1m 柱距改为 3X2.7m，加强了侧向刚度，建筑立面的竖线条一致，用钢量与大柱网差不多，减小了内外筒间梁的高度（间距小，荷载小）。1、 偏心支撑的使用本工程偏心支撑耗能梁段全部设置在内框有走道穿过处，以适应建筑使用要求，偏心支撑形式为 V 字形，截面采纳轧制 H 型钢。2、 防屈曲耗能支撑的使用内框的中心支撑及外框角部的跨层支撑在转换层以上均采纳防屈曲耗能支撑。内框的中心支撑形式为 V 字形，截面采纳焊接十字形钢，上部八层采纳一字形钢；外框四个角部的跨层支撑为单斜杆形式，在转换层以下截面采纳焊接 H 形钢，转换层以上截面采纳焊接十字形钢。三、防屈曲耗能支撑的工作原理： 防屈曲耗能支撑（BRB）即无粘结耗能支撑，是通过改善支撑构件的受压性能来减少结构在地震和风荷载等动力反复作用下的振动反应；BRB 的变形能力不小于支撑框架层间位移的 1.5 倍。防屈曲耗能支撑设计承载力公式表达为：Pd≤min{Pysc,Po}这 里 ， Pd 是 无 粘 结 耗 能 支 撑 的 设 计 荷 载 ， Pysc 是 内 核 屈 服 荷 载（Pysc=φfyAsc，φ=0.9 折减系数），Asc面积（面积 Aera，钢内核 Steel core），Po为无粘结耗能支撑的整体失稳荷载，针对不同的截面形式，在考虑外筒约束的条件下，由有限元分析或试验确定。 防屈...
