北京某科研设计业务楼工程测量方案

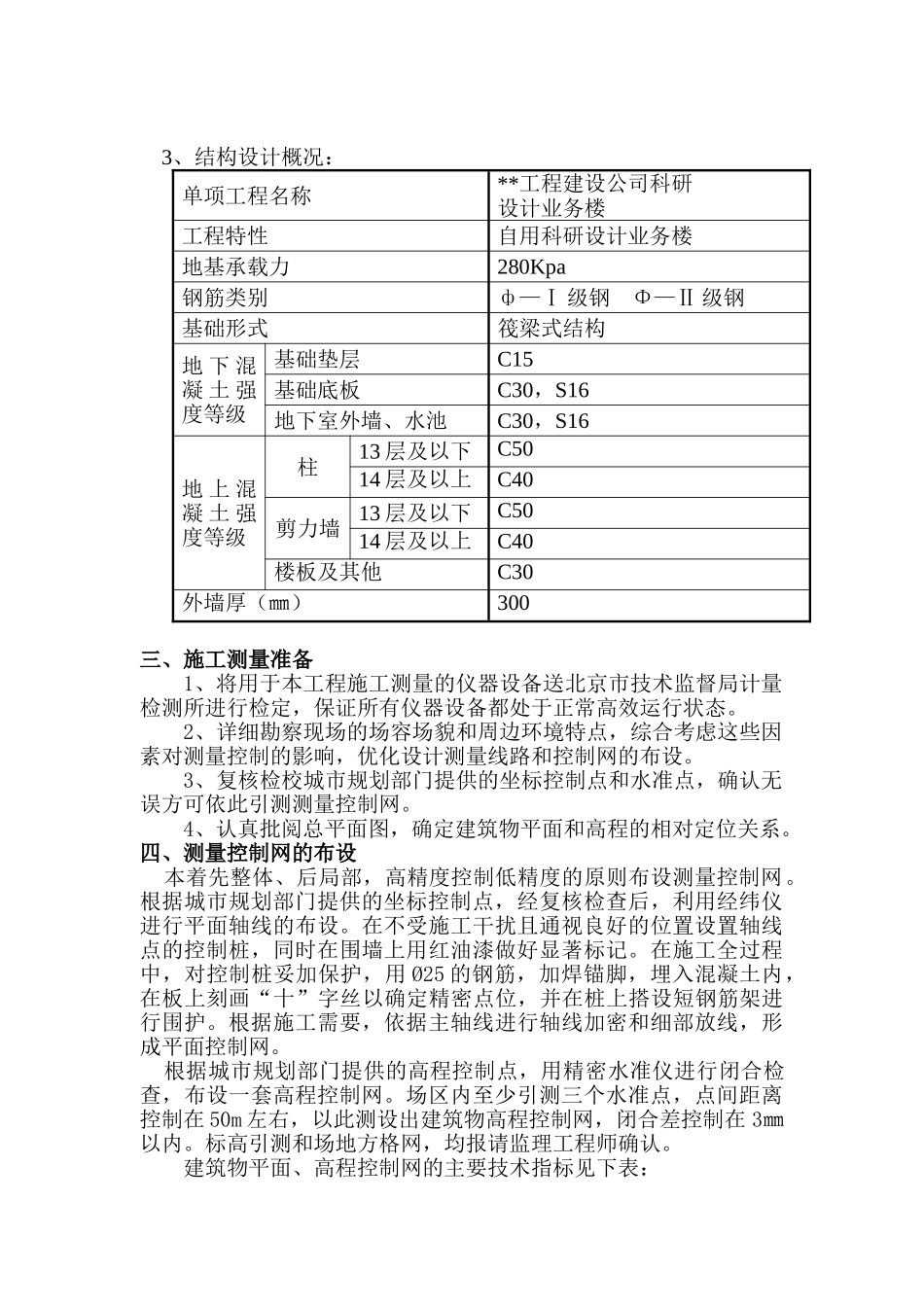

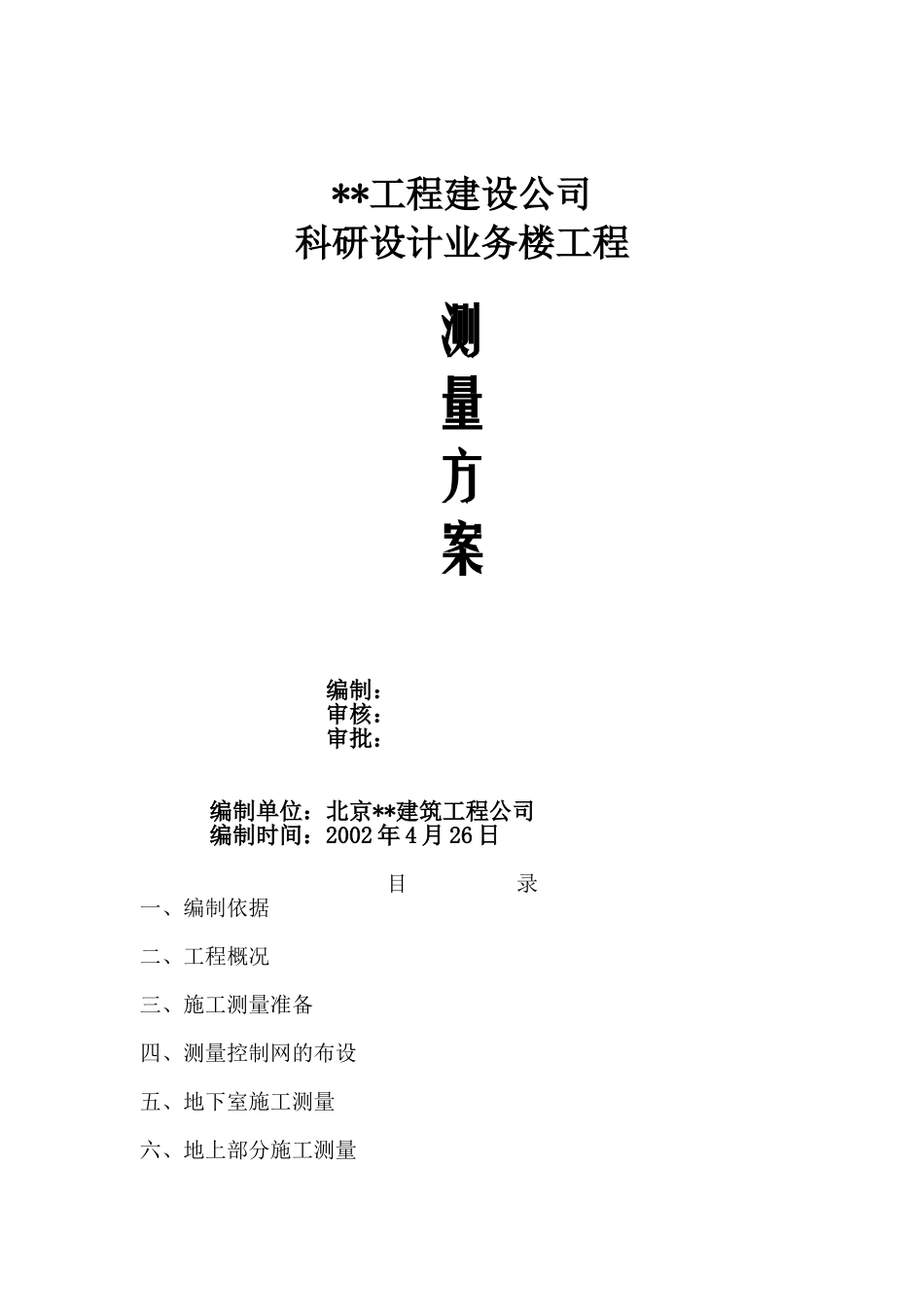

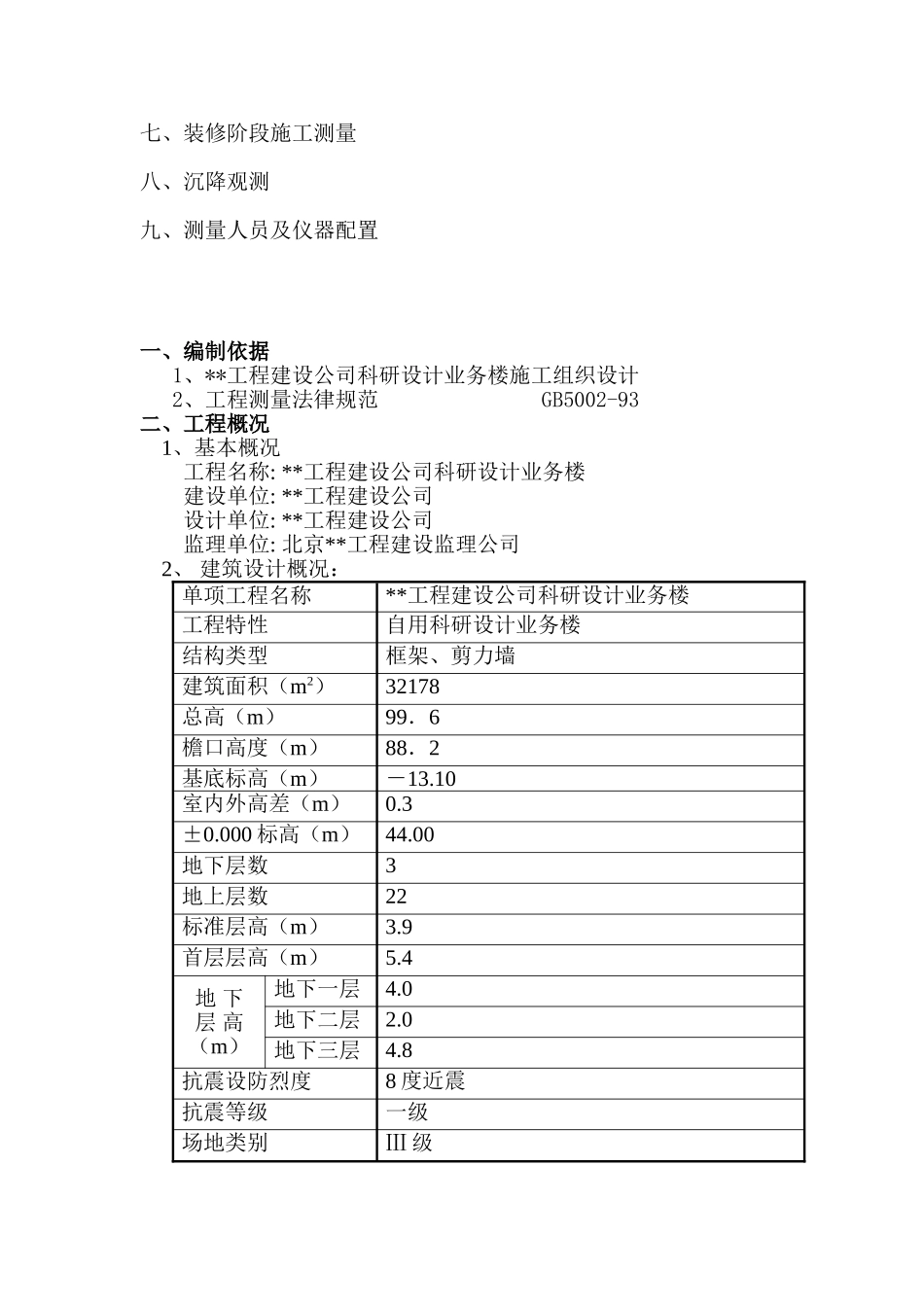

**工程建设公司科研设计业务楼工程测量方案编制：审核：审批：编制单位：北京**建筑工程公司编制时间：2002 年 4 月 26 日目 录一、编制依据二、工程概况三、施工测量准备四、测量控制网的布设五、地下室施工测量六、地上部分施工测量七、装修阶段施工测量八、沉降观测九、测量人员及仪器配置一、编制依据1、**工程建设公司科研设计业务楼施工组织设计2、工程测量法律规范 GB5002-93二、工程概况1、基本概况工程名称: **工程建设公司科研设计业务楼建设单位: **工程建设公司设计单位: **工程建设公司监理单位: 北京**工程建设监理公司2、 建筑设计概况：单项工程名称**工程建设公司科研设计业务楼工程特性自用科研设计业务楼结构类型框架、剪力墙建筑面积（m2）32178总高（m）99．6檐口高度（m）88．2 基底标高（m）－13.10室内外高差（m）0.3±0.000 标高（m）44.00地下层数3地上层数22标准层高（m）3.9首层层高（m）5.4地 下层 高（m）地下一层4.0地下二层2.0地下三层4.8抗震设防烈度8 度近震抗震等级一级场地类别Ⅲ 级3、结构设计概况：单项工程名称**工程建设公司科研设计业务楼工程特性自用科研设计业务楼地基承载力280Kpa钢筋类别ф—Ⅰ 级钢 Φ—Ⅱ 级钢基础形式筏梁式结构地 下 混凝 土 强度等级基础垫层C15基础底板C30，S16地下室外墙、水池C30，S16地 上 混凝 土 强度等级柱13 层及以下C5014 层及以上C40剪力墙13 层及以下C5014 层及以上C40楼板及其他C30外墙厚（㎜）300三、施工测量准备1、将用于本工程施工测量的仪器设备送北京市技术监督局计量检测所进行检定，保证所有仪器设备都处于正常高效运行状态。2、详细勘察现场的场容场貌和周边环境特点，综合考虑这些因素对测量控制的影响，优化设计测量线路和控制网的布设。3、复核检校城市规划部门提供的坐标控制点和水准点，确认无误方可依此引测测量控制网。 4、认真批阅总平面图，确定建筑物平面和高程的相对定位关系。四、测量控制网的布设 本着先整体、后局部，高精度控制低精度的原则布设测量控制网。根据城市规划部门提供的坐标控制点，经复核检查后，利用经纬仪进行平面轴线的布设。在不受施工干扰且通视良好的位置设置轴线点的控制桩，同时在围墙上用红油漆做好显著标记。在施工全过程中，对控制桩妥加保护，用 Ø25 的钢筋，加焊锚脚，埋入混凝土内，在板上刻画“十”字丝以确定精密点位，并在桩上搭设短钢筋架进行围护。根据施工需要，...
