北京某行政办公楼cfg桩地基处理工程计算书

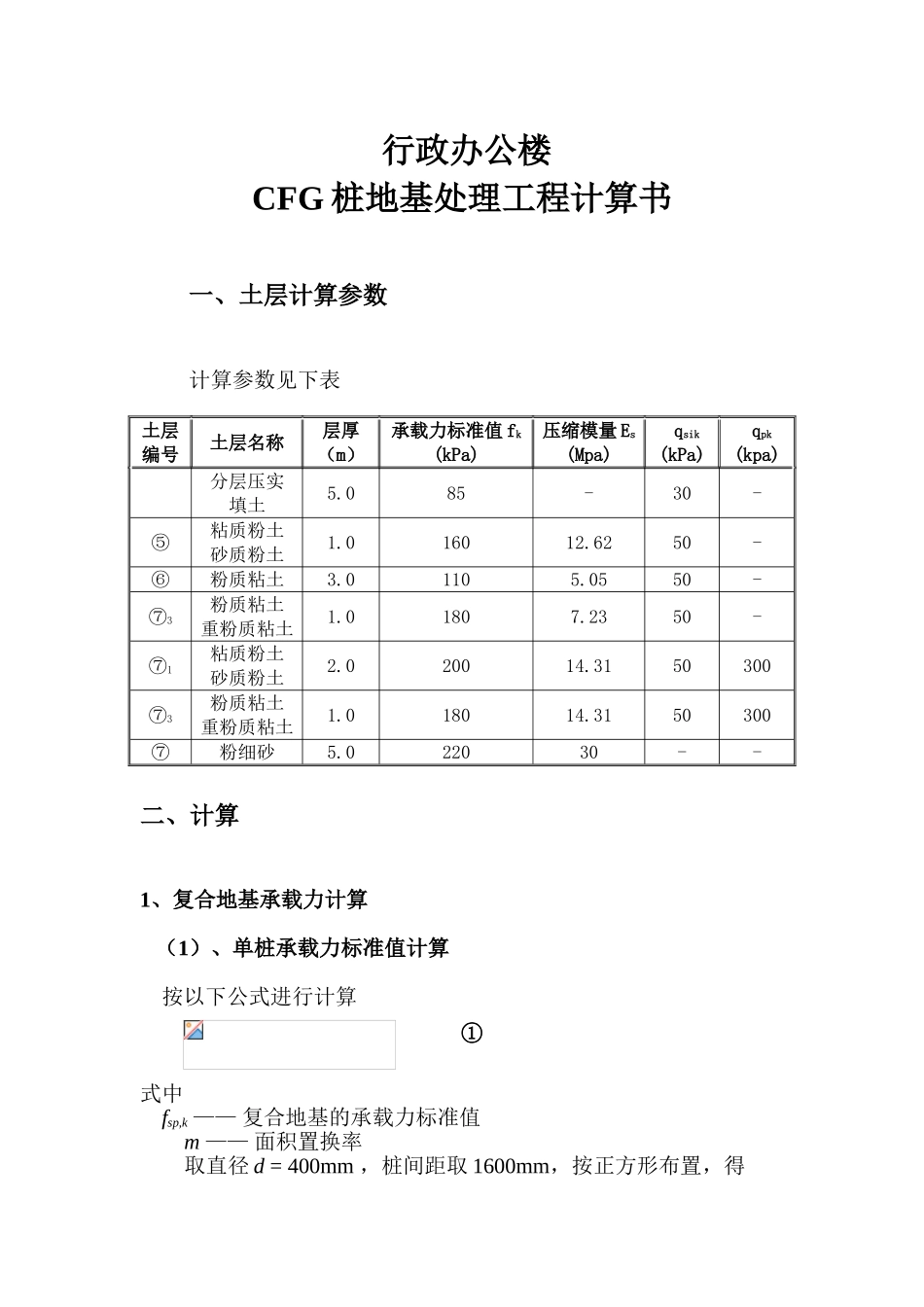

行政办公楼CFG 桩地基处理工程计算书一、土层计算参数计算参数见下表土层编号土层名称层厚（m）承载力标准值 fk (kPa)压缩模量 Es(Mpa) qsik(kPa) qpk(kpa)分层压实填土5.085-30-⑤粘质粉土砂质粉土1.016012.6250-⑥粉质粘土3.01105.0550-⑦3粉质粘土重粉质粘土1.01807.2350-⑦1粘质粉土砂质粉土2.020014.3150300⑦3粉质粘土重粉质粘土1.018014.3150300⑦粉细砂5.022030--二、计算1、复合地基承载力计算 （1）、单桩承载力标准值计算 按以下公式进行计算 ①式中 fsp,k —— 复合地基的承载力标准值m —— 面积置换率取直径 d = 400mm ，桩间距取 1600mm，按正方形布置，得 m=4.9%Ap ——桩的截面面积 fk —— 天然地基承载力标准值 α——加固后桩间土承载力标准值与天然地基承载力标准值之比 β—— 桩间土强度发挥系数 Rk——单桩承载力标准值将 fsp,k=180Kpa；fk=85Kpa；α=1.0；β=0.8；Ap=0.1256m2 m=4.9% 入上式，得 Rk= 300kN，Ruk= 1.75Rk =525kN （2）、桩长计算 按下式进行计算 Ruk=Up∑qsiLi + qpAp式中Up—— 桩的周长qsi—— 桩侧第 i 层土的极限侧阻力标准值Li—— 第 i 层土厚度qp—— 桩的极限端阻力标准值 将 Ruk =525kN，Up=1.256m，及土层计算表中的 qsi 等值代 入，得 L=11.0m 即桩顶标高为绝对标高 27.20m，桩长 11.0m，桩底标高为16.20m。2、按“法律规范推举的分层总和法”计算复合地基沉降 利用以下公式进行计算zn=b(2.5-0.4lnb) 式中 p——基底平均压力； σc——土中自重应力，基底处 σc=γ0•d； p0——基底平均附加压力； Esi——基础底面下第 i 层土的压缩模量； zi、zi-1——基础底面至第 i 层土、第 i-1 层土底面的距离； αi、αi-1——基础底面至第 i 层土、第 i-1 层土底面范围内的平均附加应力系数； s'——按分层总和法计算的地基沉降量； ψs——沉降计算经验系数，经计算为 0.37； n——地基沉降计算深度范围内所划分的土层数； Es——深度 zn范围内土的压缩模量当量值。 地基最终总沉降量为 20.25mm。
