医疗气体工程图纸问题

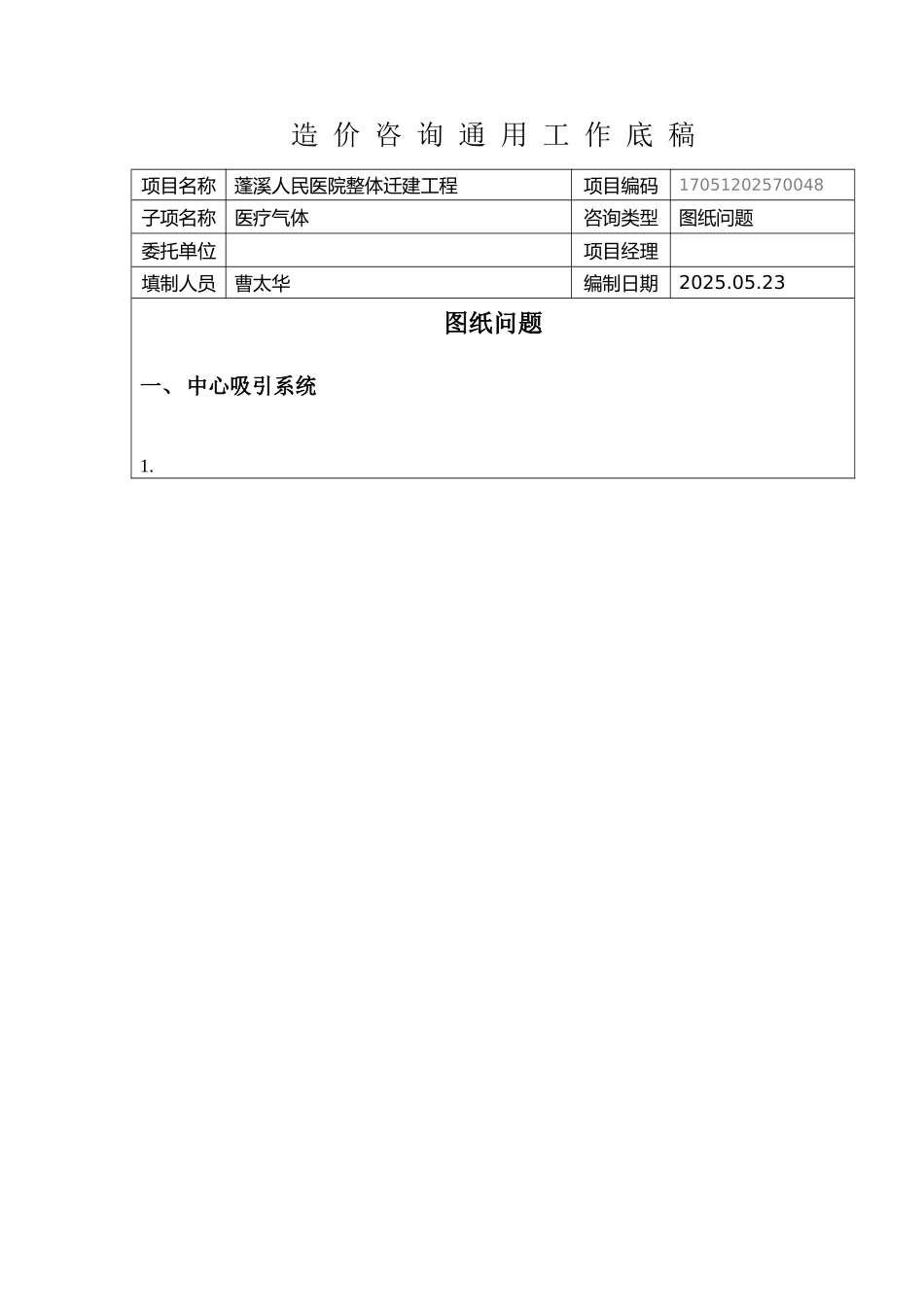

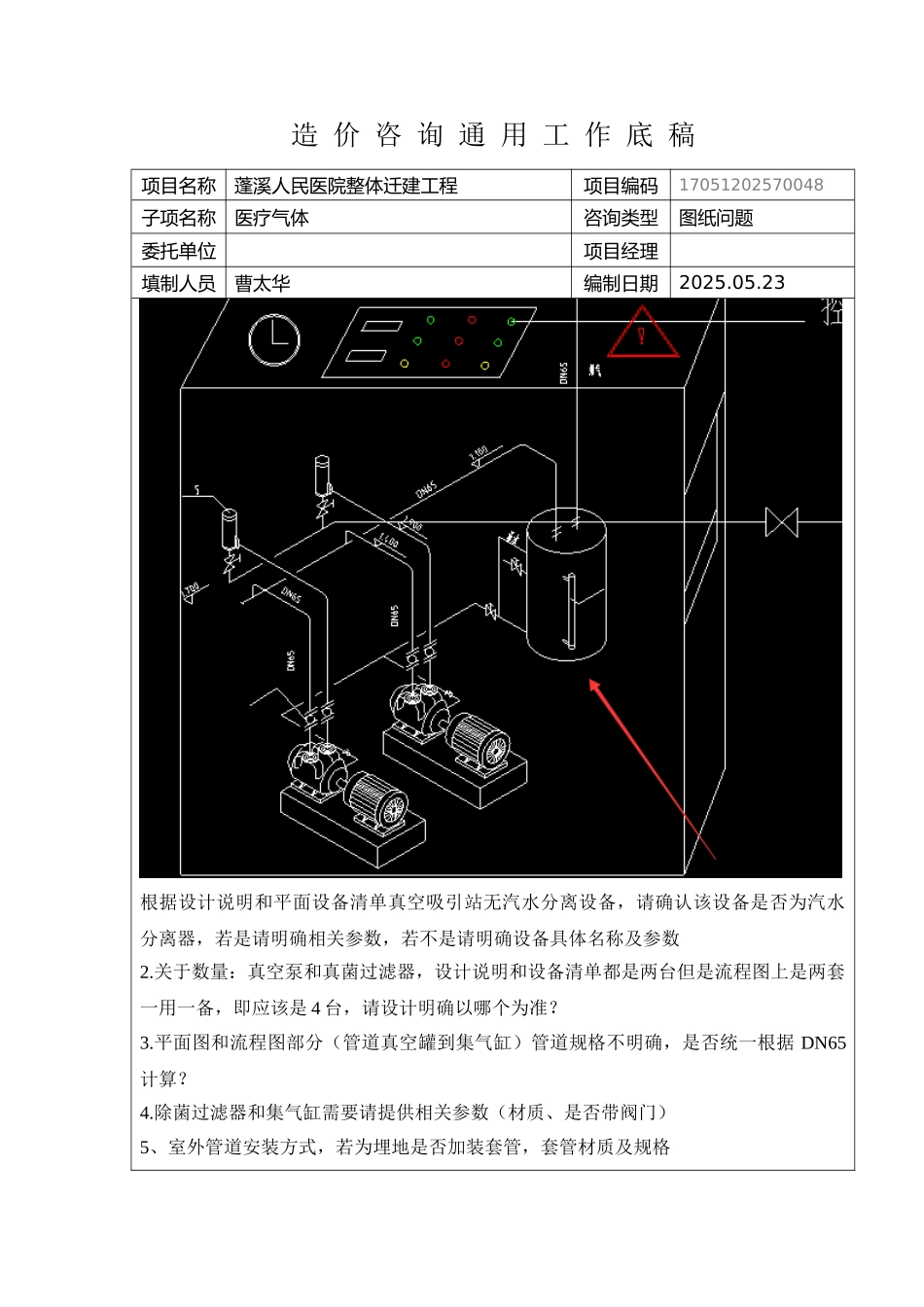

造 价 咨 询 通 用 工 作 底 稿项目名称蓬溪人民医院整体迁建工程项目编码17051202570048子项名称医疗气体咨询类型图纸问题委托单位项目经理填制人员曹太华编制日期2025.05.23图纸问题一、中心吸引系统1. 造 价 咨 询 通 用 工 作 底 稿项目名称蓬溪人民医院整体迁建工程项目编码17051202570048子项名称医疗气体咨询类型图纸问题委托单位项目经理填制人员曹太华编制日期2025.05.23根据设计说明和平面设备清单真空吸引站无汽水分离设备，请确认该设备是否为汽水分离器，若是请明确相关参数，若不是请明确设备具体名称及参数2.关于数量：真空泵和真菌过滤器，设计说明和设备清单都是两台但是流程图上是两套一用一备，即应该是 4 台，请设计明确以哪个为准？3.平面图和流程图部分（管道真空罐到集气缸）管道规格不明确，是否统一根据 DN65计算？4.除菌过滤器和集气缸需要请提供相关参数（材质、是否带阀门）5、室外管道安装方式，若为埋地是否加装套管，套管材质及规格造 价 咨 询 通 用 工 作 底 稿项目名称蓬溪人民医院整体迁建工程项目编码17051202570048子项名称医疗气体咨询类型图纸问题委托单位项目经理填制人员曹太华编制日期2025.05.236、阀门与管道的连接方式是焊接法兰还是丝接或者其他？请明确7、吸引管道末端吸引装置铜管规格不确定，请明确8、关于住院楼管道规格：住院部竖向系统图 Φ42 壁厚为 2.0 即 42*2.0，但平面图标识为 42*1.5，请问以哪个为准？9、请确认该图标是否为两个截止阀+一个阀门井造 价 咨 询 通 用 工 作 底 稿项目名称蓬溪人民医院整体迁建工程项目编码17051202570048子项名称医疗气体咨询类型图纸问题委托单位项目经理填制人员曹太华编制日期2025.05.23二、 压缩空气系统1、中心站房内管道规格不明确，请明确管道规格？2、细菌过滤器和分气缸需要请提供相关参数（材质、是否带阀门）3、室外管道安装方式，若为埋地是否加装套管，套管材质及规格4、阀门与管道的连接方式是焊接法兰还是丝接或者其他？请明确5、压缩空气管道末端空气装置铜管规格不确定，请明确6、请明确该设备名称（图纸为竖向系统图，图号 YSQ-18）造 价 咨 询 通 用 工 作 底 稿项目名称蓬溪人民医院整体迁建工程项目编码17051202570048子项名称医疗气体咨询类型图纸问题委托单位项目经理填制人员曹太华编制日期2025.05.23三、供氧系统1、中心站房内管道规格不明确，请明确管道规格？2、...
