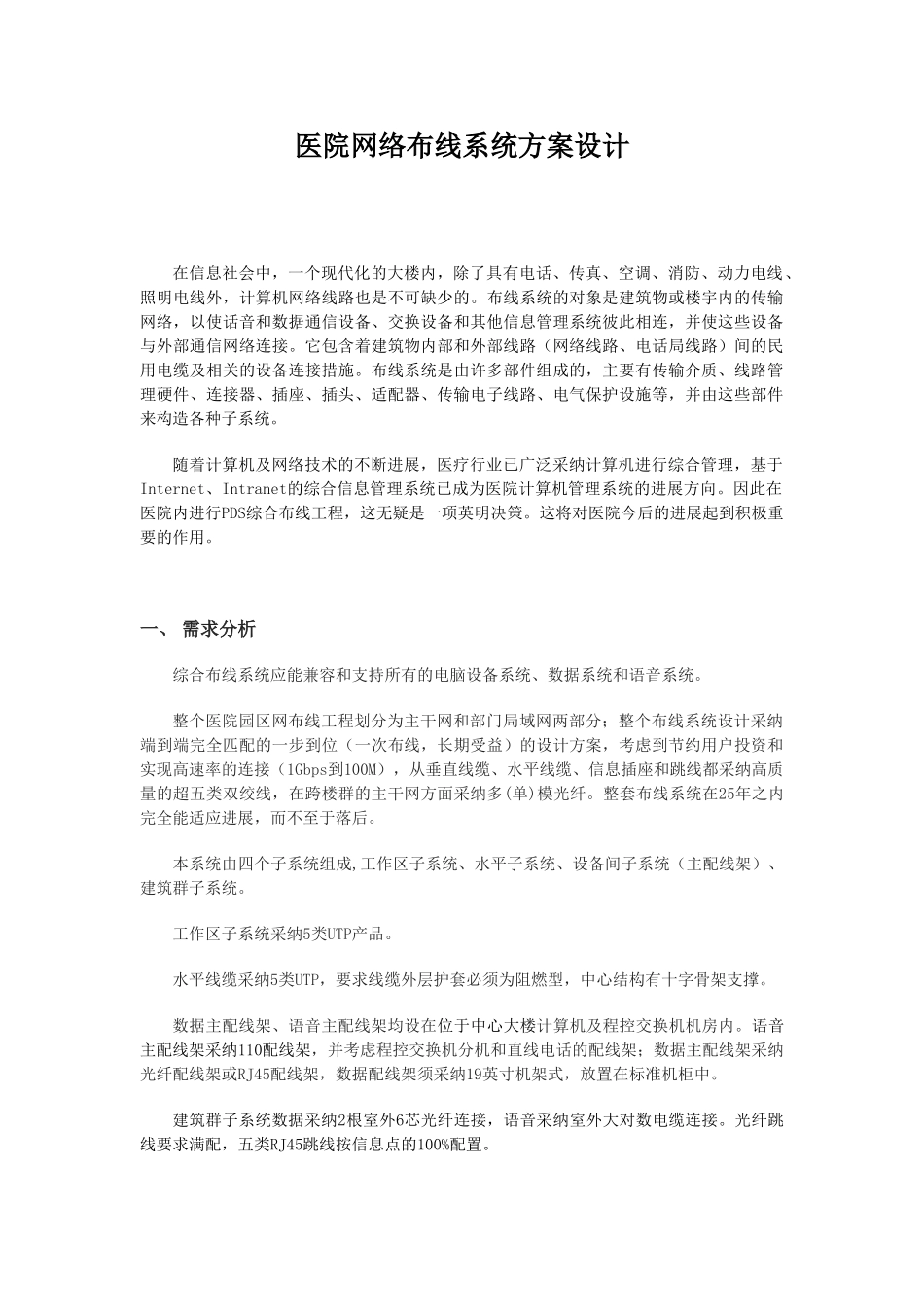

医院网络布线系统方案设计解析

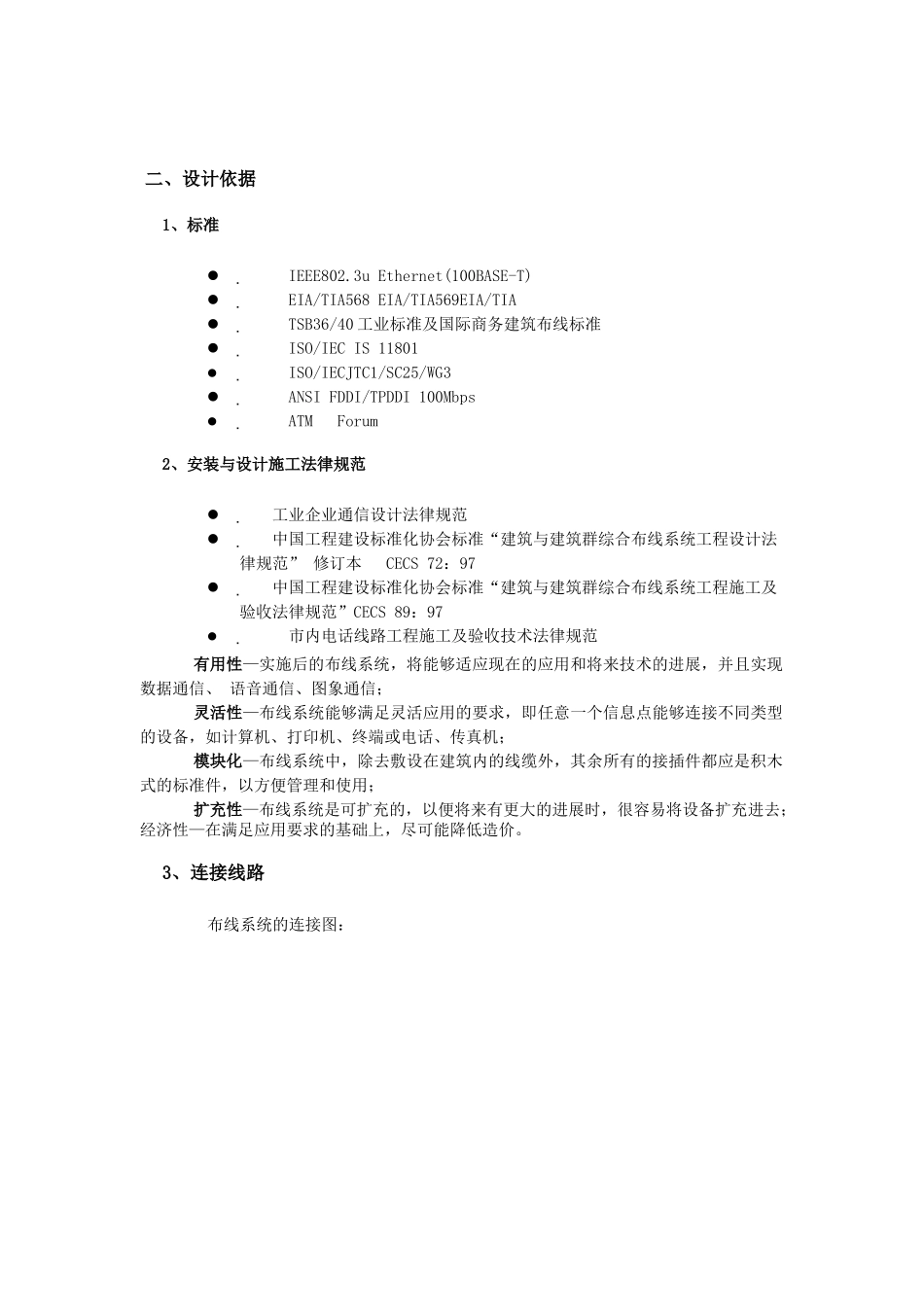

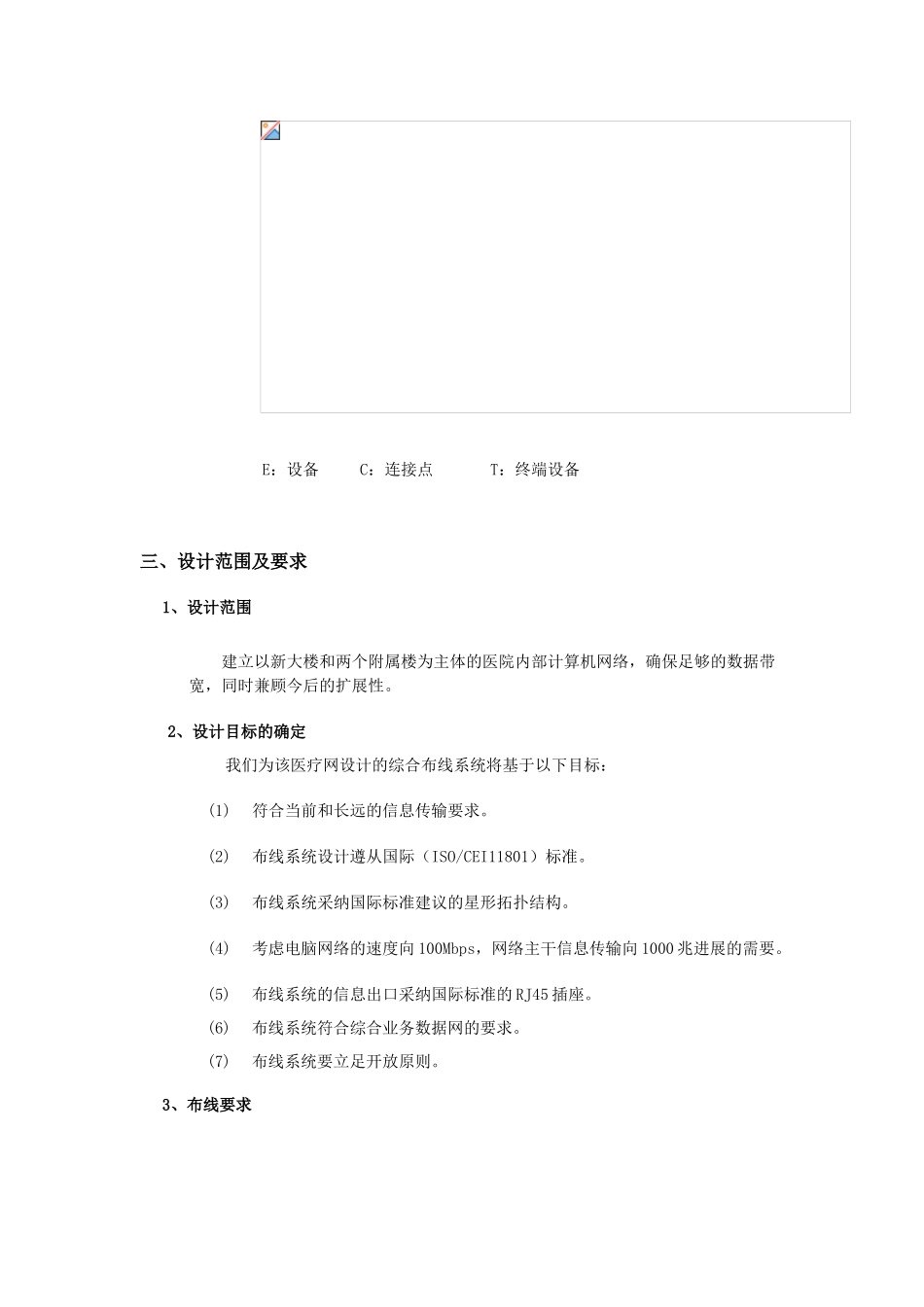

医院网络布线系统方案设计在信息社会中，一个现代化的大楼内，除了具有电话、传真、空调、消防、动力电线、照明电线外，计算机网络线路也是不可缺少的。布线系统的对象是建筑物或楼宇内的传输网络，以使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，并使这些设备与外部通信网络连接。它包含着建筑物内部和外部线路（网络线路、电话局线路）间的民用电缆及相关的设备连接措施。布线系统是由许多部件组成的，主要有传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电气保护设施等，并由这些部件来构造各种子系统。随着计算机及网络技术的不断进展，医疗行业已广泛采纳计算机进行综合管理，基于Internet、Intranet的综合信息管理系统已成为医院计算机管理系统的进展方向。因此在医院内进行PDS综合布线工程，这无疑是一项英明决策。这将对医院今后的进展起到积极重要的作用。一、 需求分析综合布线系统应能兼容和支持所有的电脑设备系统、数据系统和语音系统。整个医院园区网布线工程划分为主干网和部门局域网两部分；整个布线系统设计采纳端到端完全匹配的一步到位（一次布线，长期受益）的设计方案，考虑到节约用户投资和实现高速率的连接（1Gbps到100M），从垂直线缆、水平线缆、信息插座和跳线都采纳高质量的超五类双绞线，在跨楼群的主干网方面采纳多(单)模光纤。整套布线系统在25年之内完全能适应进展，而不至于落后。本系统由四个子系统组成,工作区子系统、水平子系统、设备间子系统（主配线架）、建筑群子系统。工作区子系统采纳5类UTP产品。水平线缆采纳5类UTP，要求线缆外层护套必须为阻燃型，中心结构有十字骨架支撑。 数据主配线架、语音主配线架均设在位于中心大楼计算机及程控交换机机房内。语音主配线架采纳110配线架，并考虑程控交换机分机和直线电话的配线架；数据主配线架采纳光纤配线架或RJ45配线架，数据配线架须采纳19英寸机架式，放置在标准机柜中。建筑群子系统数据采纳2根室外6芯光纤连接，语音采纳室外大对数电缆连接。光纤跳线要求满配，五类RJ45跳线按信息点的100%配置。 二、设计依据1、标准 IEEE802.3u Ethernet(100BASE-T) EIA/TIA568 EIA/TIA569EIA/TIA TSB36/40 工业标准及国际商务建筑布线标准 ISO/IEC IS 11801 ISO/IECJTC1/SC25/WG3 ANSI FDDI/TPDDI 100Mbps ATM Forum2、安装与设计施工法律规范 工业企业通信设计法律规范...
