医院门诊楼测量施工方案

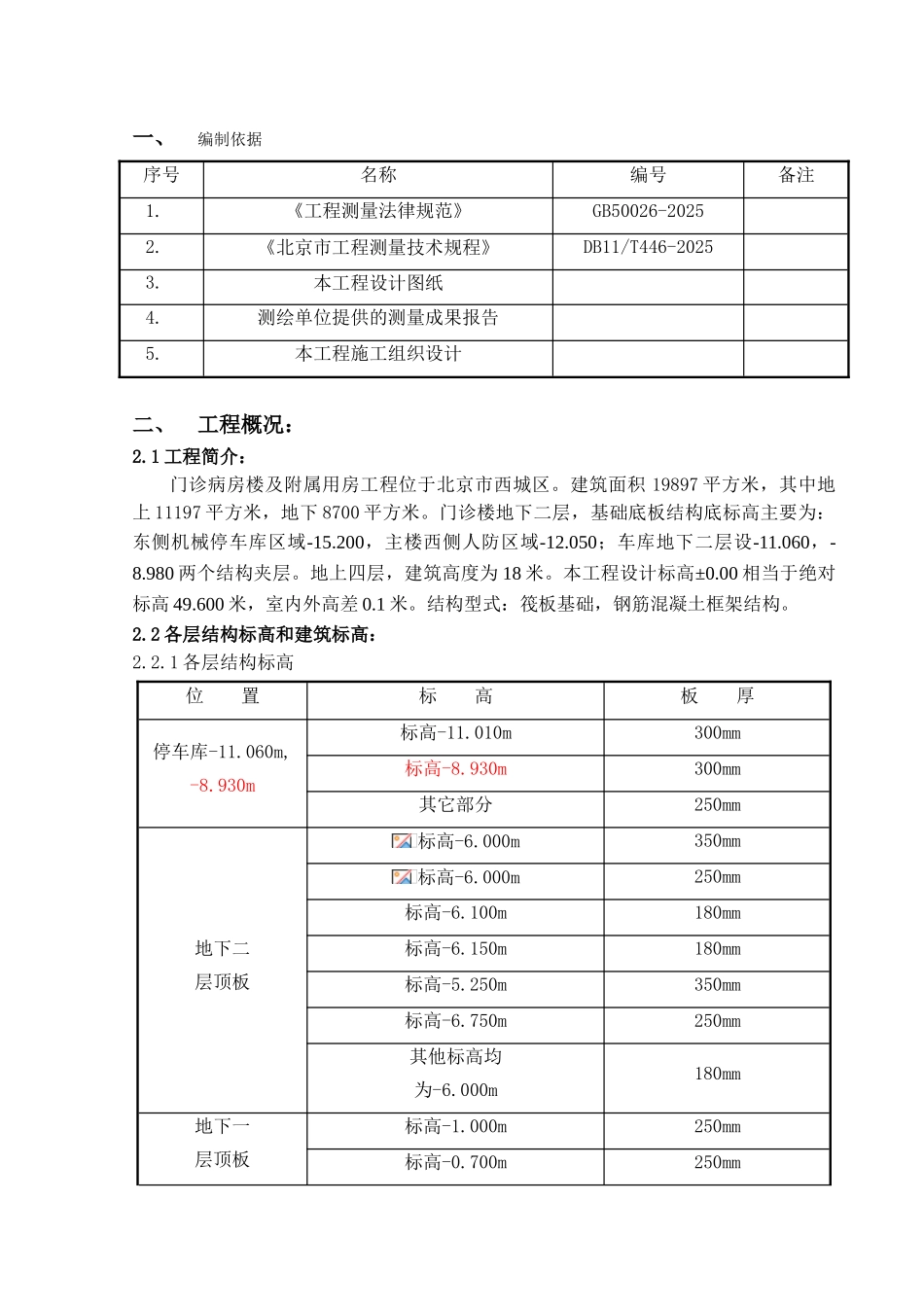

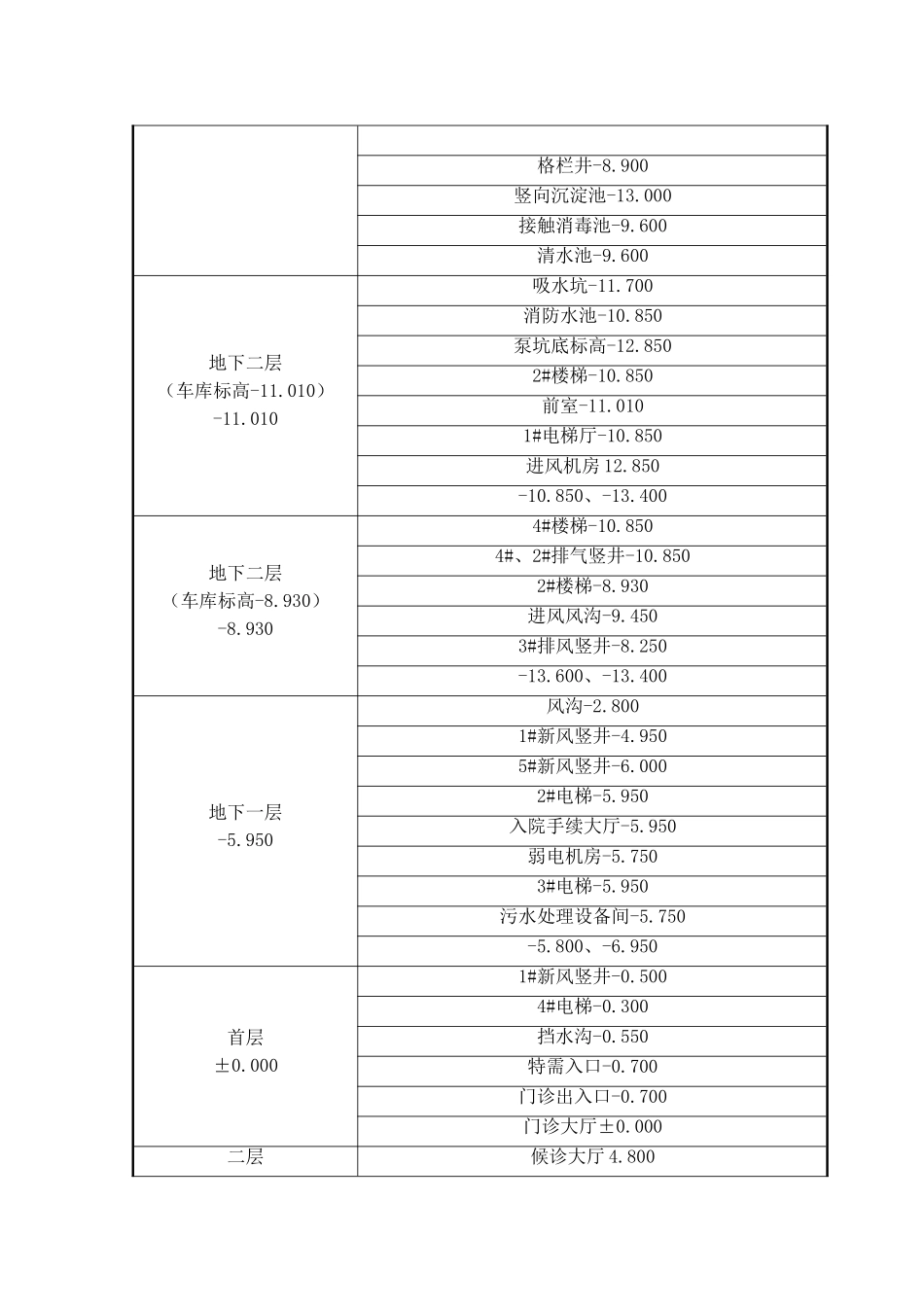

一、编制依据序号名称编号备注1.《工程测量法律规范》GB50026-20252.《北京市工程测量技术规程》DB11/T446-20253.本工程设计图纸4.测绘单位提供的测量成果报告5.本工程施工组织设计二、工程概况：2.1 工程简介：门诊病房楼及附属用房工程位于北京市西城区。建筑面积 19897 平方米，其中地上 11197 平方米，地下 8700 平方米。门诊楼地下二层，基础底板结构底标高主要为：东侧机械停车库区域-15.200，主楼西侧人防区域-12.050；车库地下二层设-11.060，-8.980 两个结构夹层。地上四层，建筑高度为 18 米。本工程设计标高±0.00 相当于绝对标高 49.600 米，室内外高差 0.1 米。结构型式：筏板基础，钢筋混凝土框架结构。2.2 各层结构标高和建筑标高：2.2.1 各层结构标高位 置标 高板 厚停车库-11.060m,-8.930m标高-11.010m300mm标高-8.930m300mm其它部分250mm地下二层顶板标高-6.000m350mm标高-6.000m250mm标高-6.100m180mm标高-6.150m180mm标高-5.250m350mm标高-6.750m250mm其他标高均为-6.000m180mm地下一层顶板标高-1.000m250mm标高-0.700m250mm标高-0.450m250mm标高-0.850m250mm标高-0.200m180mm其他标高均为-0.090m180mm首层顶板标高-4.080m120mm标高-4.080m180mm标高 3.250m180mm标高 3.700m150mm标高 4.710m120mm标高 4.650m150mm其他标高均为 4.710m150mm二层顶板标高 9.150m150mm标高 9.210m120mm标高 9.000m120mm标高 9.150m120mm其他标高均为 9.210m150mm三层顶板标高 13.101m120mm其他标高 13.010m150mm四层顶板标高 16.800m120mm标高 17.600m150mm标高 17.900m180mm标高 17.600m180mm其他标高 16.800m150mm2.2.2 各层建筑标高楼层位置标高地下二层（车库标高-13.100）-13.100泵坑底标高-16.200风道-13.100沟内最低点-13.6002#，3#汽车升降梯井-15.100格栏井-8.900竖向沉淀池-13.000接触消毒池-9.600清水池-9.600地下二层（车库标高-11.010）-11.010吸水坑-11.700消防水池-10.850泵坑底标高-12.8502#楼梯-10.850前室-11.0101#电梯厅-10.850进风机房 12.850-10.850、-13.400地下二层（车库标高-8.930）-8.9304#楼梯-10.8504#、2#排气竖井-10.8502#楼梯-8.930进风风沟-9.4503#排风竖井-8.250-13.600、-13.400地下一层-5.950风沟-2.8001#新风竖井-4.9505#新风竖井-6.0002#电梯-5.950入院手续大厅-5.950弱电机房-5.7503#电梯-5.950污水处理设备间-5.750-5.800、-6.950首层±0.0001#新风竖井-0.5004#...
