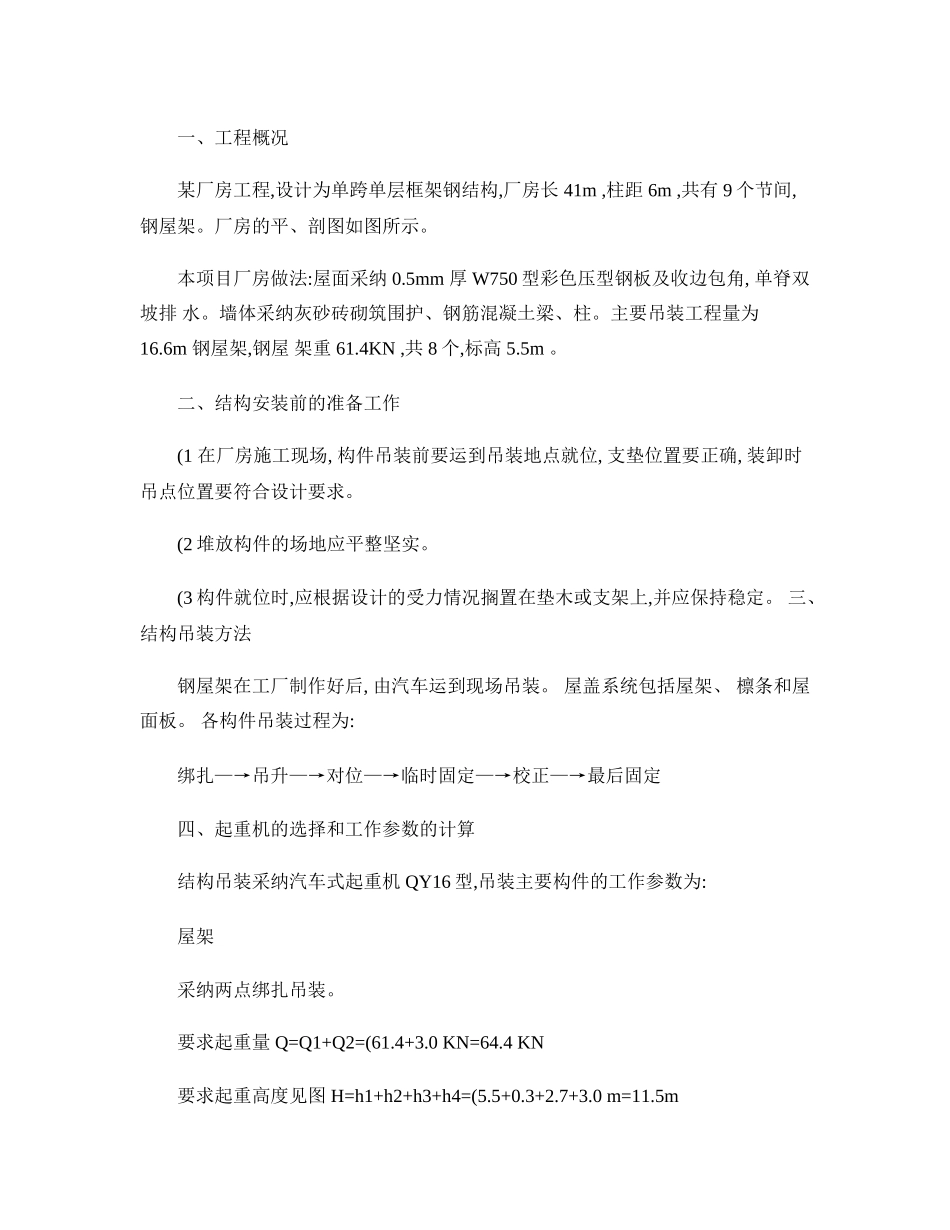

单层工业厂房结构安装施工方案

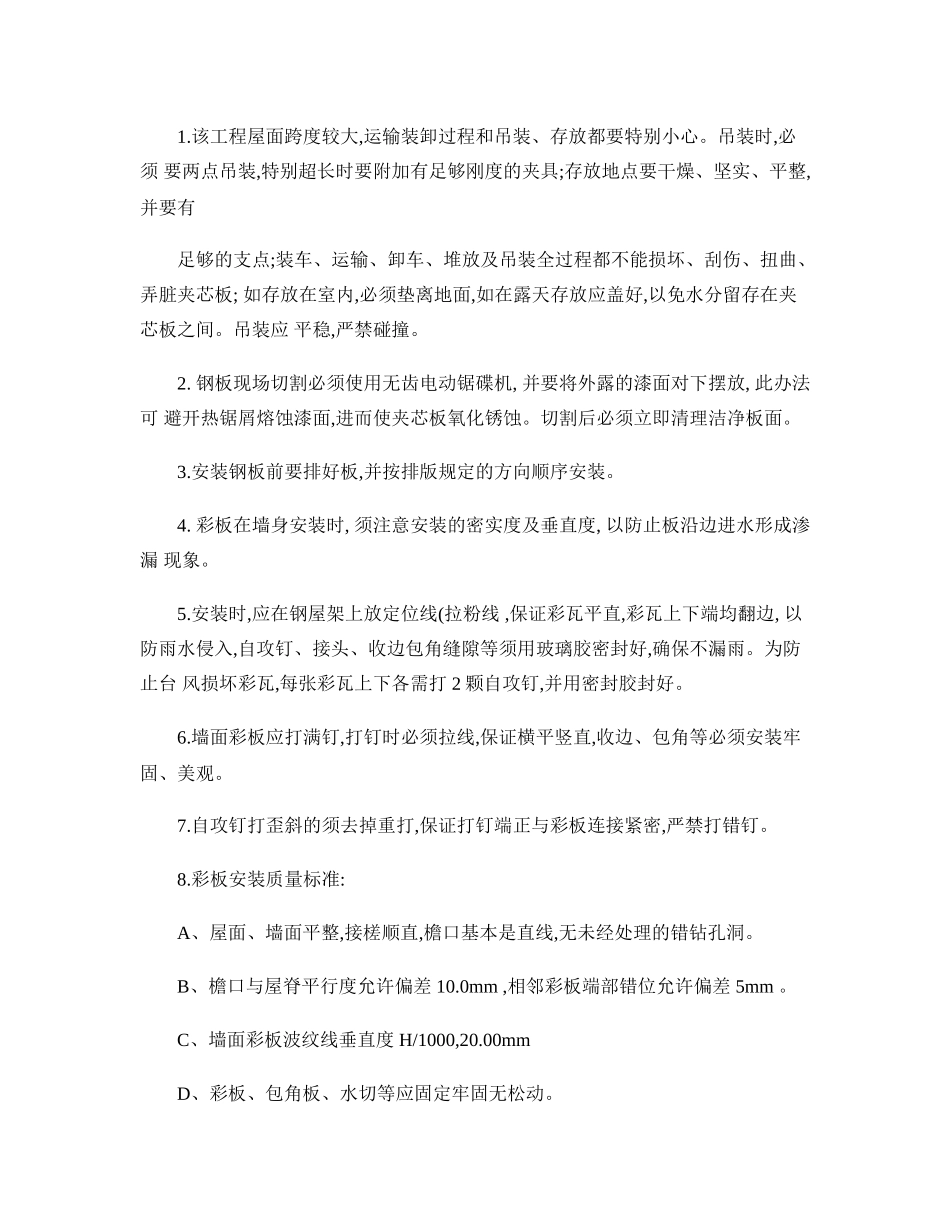

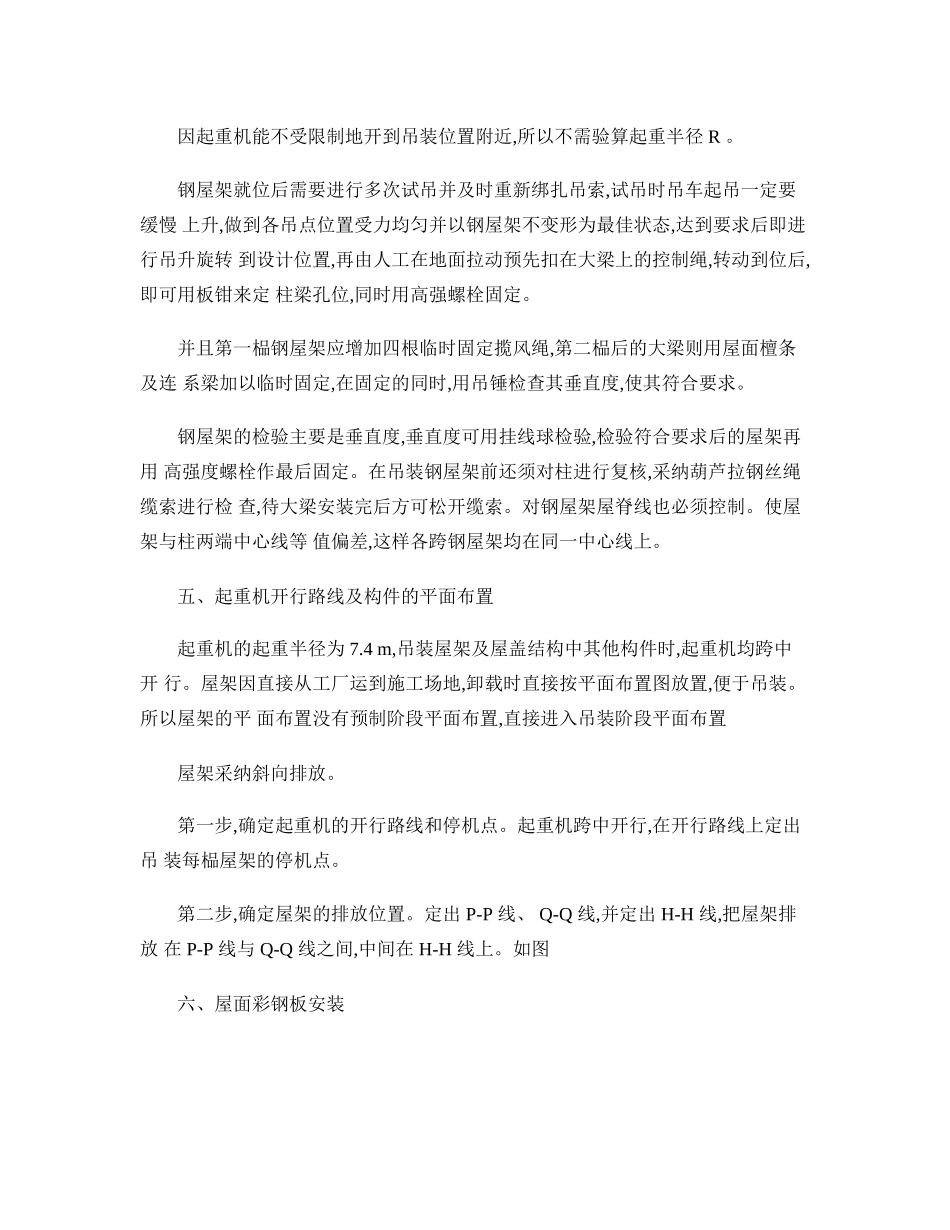

一、工程概况某厂房工程,设计为单跨单层框架钢结构,厂房长 41m ,柱距 6m ,共有 9 个节间, 钢屋架。厂房的平、剖图如图所示。本项目厂房做法:屋面采纳 0.5mm 厚 W750 型彩色压型钢板及收边包角, 单脊双坡排 水。墙体采纳灰砂砖砌筑围护、钢筋混凝土梁、柱。主要吊装工程量为 16.6m 钢屋架,钢屋 架重 61.4KN ,共 8 个,标高 5.5m 。二、结构安装前的准备工作(1 在厂房施工现场, 构件吊装前要运到吊装地点就位, 支垫位置要正确, 装卸时 吊点位置要符合设计要求。(2 堆放构件的场地应平整坚实。(3 构件就位时,应根据设计的受力情况搁置在垫木或支架上,并应保持稳定。 三、结构吊装方法钢屋架在工厂制作好后, 由汽车运到现场吊装。 屋盖系统包括屋架、 檩条和屋面板。 各构件吊装过程为:绑扎—→吊升—→对位—→临时固定—→校正—→最后固定四、起重机的选择和工作参数的计算结构吊装采纳汽车式起重机 QY16 型,吊装主要构件的工作参数为:屋架采纳两点绑扎吊装。要求起重量 Q=Q1+Q2=(61.4+3.0 KN=64.4 KN要求起重高度见图 H=h1+h2+h3+h4=(5.5+0.3+2.7+3.0 m=11.5m因起重机能不受限制地开到吊装位置附近,所以不需验算起重半径 R 。钢屋架就位后需要进行多次试吊并及时重新绑扎吊索,试吊时吊车起吊一定要缓慢 上升,做到各吊点位置受力均匀并以钢屋架不变形为最佳状态,达到要求后即进行吊升旋转 到设计位置,再由人工在地面拉动预先扣在大梁上的控制绳,转动到位后,即可用板钳来定 柱梁孔位,同时用高强螺栓固定。并且第一榀钢屋架应增加四根临时固定揽风绳,第二榀后的大梁则用屋面檀条及连 系梁加以临时固定,在固定的同时,用吊锤检查其垂直度,使其符合要求。钢屋架的检验主要是垂直度,垂直度可用挂线球检验,检验符合要求后的屋架再用 高强度螺栓作最后固定。在吊装钢屋架前还须对柱进行复核,采纳葫芦拉钢丝绳缆索进行检 查,待大梁安装完后方可松开缆索。对钢屋架屋脊线也必须控制。使屋架与柱两端中心线等 值偏差,这样各跨钢屋架均在同一中心线上。五、起重机开行路线及构件的平面布置起重机的起重半径为 7.4 m,吊装屋架及屋盖结构中其他构件时,起重机均跨中开 行。屋架因直接从工厂运到施工场地,卸载时直接按平面布置图放置,便于吊装。所以屋架的平 面布置没有预制阶段平面布置,直接进入吊装阶段平面布置屋架采纳斜向排放。第一步,确定起重机的开行路线和停机点。起重机跨中开行,在开行路线上定出吊...
