单层工业厂房课程设计计算书

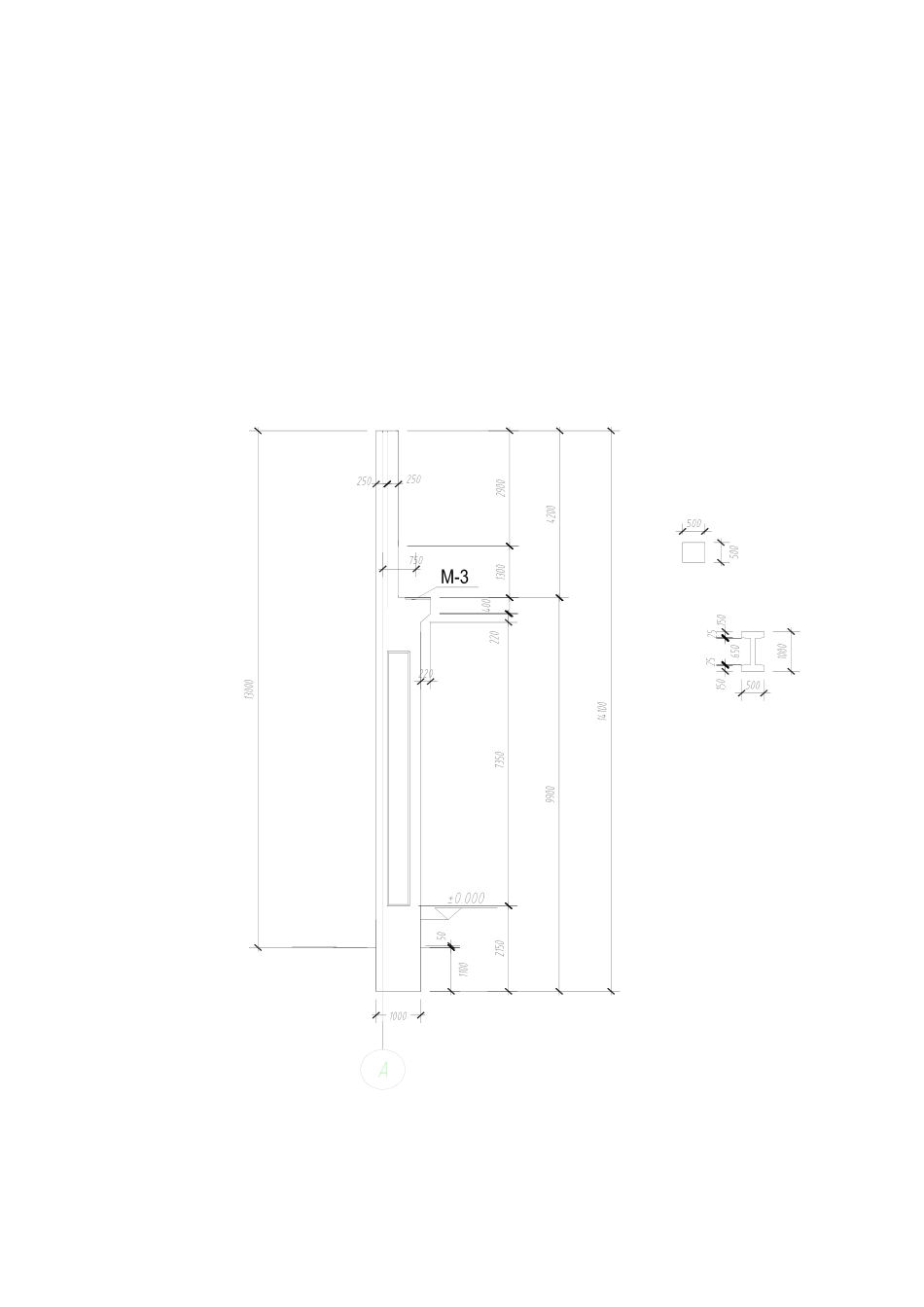

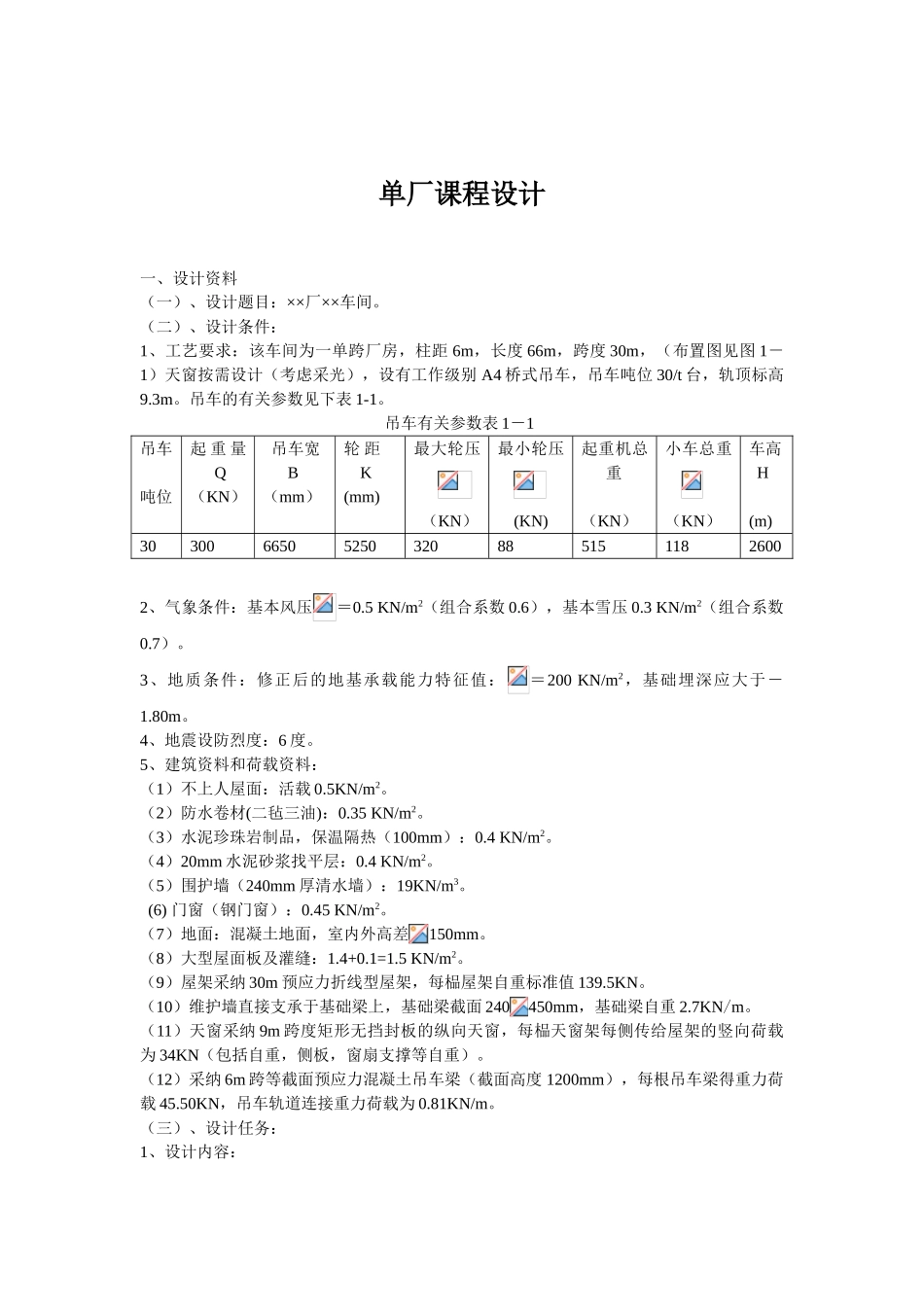

单厂课程设计一、设计资料（一）、设计题目：××厂××车间。（二）、设计条件：1、工艺要求：该车间为一单跨厂房，柱距 6m，长度 66m，跨度 30m，（布置图见图 1－1）天窗按需设计（考虑采光），设有工作级别 A4 桥式吊车，吊车吨位 30/t 台，轨顶标高9.3m。吊车的有关参数见下表 1-1。 吊车有关参数表 1－1吊车吨位起 重 量Q（KN）吊车宽B（mm）轮 距K(mm)最大轮压（KN）最小轮压(KN)起重机总重（KN）小车总重（KN）车高H(m)30300665052503208851511826002、气象条件：基本风压＝0.5 KN/m2（组合系数 0.6），基本雪压 0.3 KN/m2（组合系数0.7）。3、地质条件：修正后的地基承载能力特征值：＝200 KN/m2，基础埋深应大于－1.80m。4、地震设防烈度：6 度。5、建筑资料和荷载资料：（1）不上人屋面：活载 0.5KN/m2。（2）防水卷材(二毡三油)：0.35 KN/m2。（3）水泥珍珠岩制品，保温隔热（100mm）：0.4 KN/m2。（4）20mm 水泥砂浆找平层：0.4 KN/m2。（5）围护墙（240mm 厚清水墙）：19KN/m3。(6) 门窗（钢门窗）：0.45 KN/m2。（7）地面：混凝土地面，室内外高差150mm。（8）大型屋面板及灌缝：1.4+0.1=1.5 KN/m2。（9）屋架采纳 30m 预应力折线型屋架，每榀屋架自重标准值 139.5KN。（10）维护墙直接支承于基础梁上，基础梁截面 240450mm，基础梁自重 2.7KN/m。（11）天窗采纳 9m 跨度矩形无挡封板的纵向天窗，每榀天窗架每侧传给屋架的竖向荷载为 34KN（包括自重，侧板，窗扇支撑等自重）。（12）采纳 6m 跨等截面预应力混凝土吊车梁（截面高度 1200mm），每根吊车梁得重力荷载 45.50KN，吊车轨道连接重力荷载为 0.81KN/m。（三）、设计任务：1、设计内容：（1）、建筑学平面、立面、剖面图。（2）、结构方案：构件选型和结构布置。（3）、结构计算：计算简图、荷载计算、内力分析与组合、排架柱及牛腿设计、单独基础设计。（4）、编写结构计算书。2、施工图内容：（1）、建筑平面、立面、剖面图。（2）、结构布置图：基础及基础梁布置图，吊车梁及柱间支撑布置图，屋盖结构布置图。（3）、柱的模板图和配筋图。（4）、基础模板图和配筋图。二、屋架选型：屋面荷载值，所以荷载等级为一等，选用单跨外天沟，9m钢天窗架，所以屋架型号为 屋面板选型：采纳预应力屋架，屋面荷载在 2.5 左右，所以荷载等级为 2，采纳预应力冷拉 HRB235 级钢筋，所以物价型号为 吊车梁选型：根据吊车为 30/5t，承...
