单桩水平静载试验作业指导书

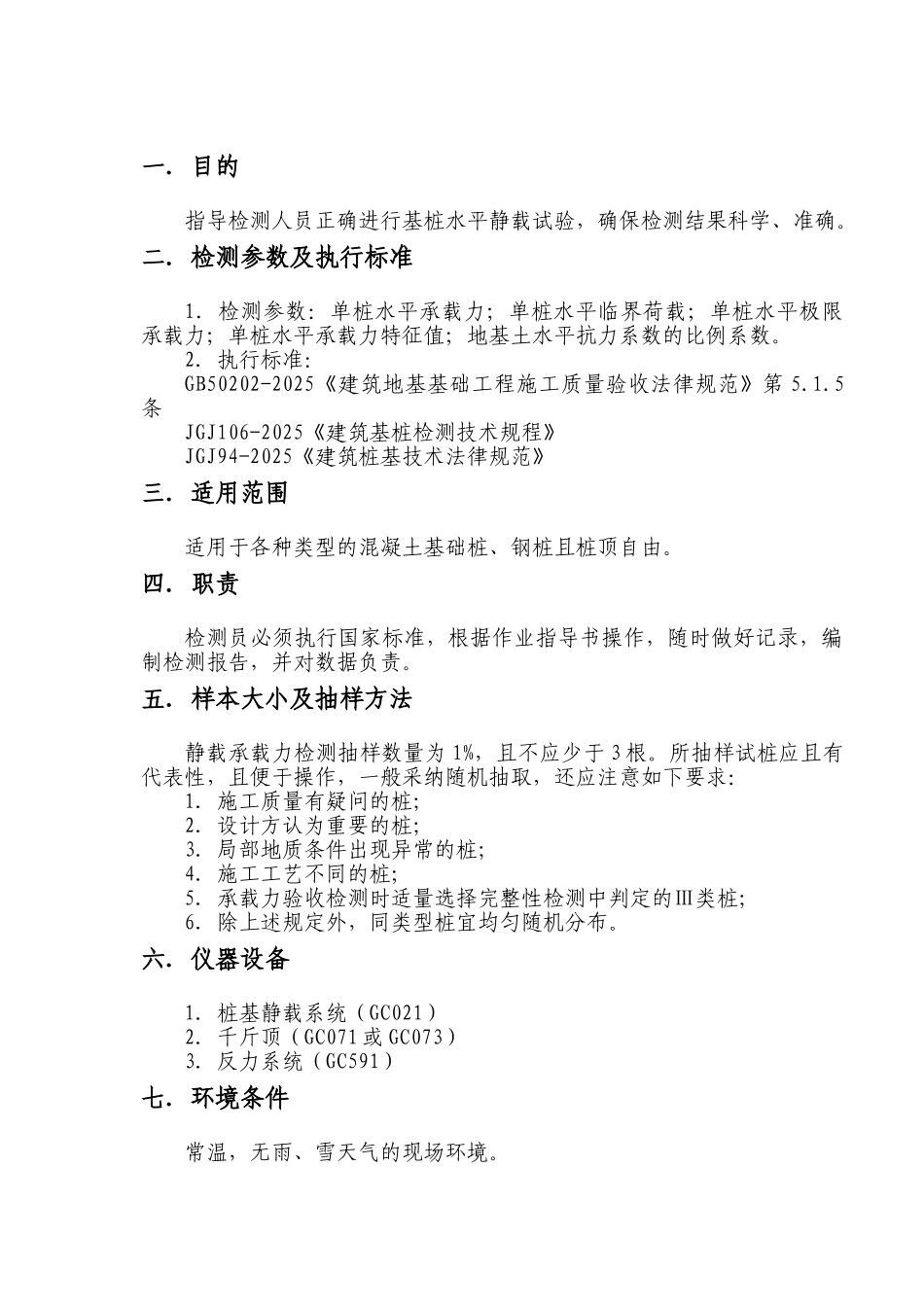

一．目的指导检测人员正确进行基桩水平静载试验，确保检测结果科学、准确。二．检测参数及执行标准1．检测参数：单桩水平承载力；单桩水平临界荷载；单桩水平极限承载力；单桩水平承载力特征值；地基土水平抗力系数的比例系数。2．执行标准：GB50202-2025《建筑地基基础工程施工质量验收法律规范》第 5.1.5条JGJ106-2025《建筑基桩检测技术规程》JGJ94-2025《建筑桩基技术法律规范》三．适用范围适用于各种类型的混凝土基础桩、钢桩且桩顶自由。四. 职责检测员必须执行国家标准，根据作业指导书操作，随时做好记录，编制检测报告，并对数据负责。五．样本大小及抽样方法静载承载力检测抽样数量为 1%，且不应少于 3 根。所抽样试桩应且有代表性，且便于操作，一般采纳随机抽取，还应注意如下要求：1．施工质量有疑问的桩； 2．设计方认为重要的桩； 3．局部地质条件出现异常的桩； 4．施工工艺不同的桩； 5．承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩； 6．除上述规定外，同类型桩宜均匀随机分布。六．仪器设备1．桩基静载系统（GC021）2．千斤顶（GC071 或 GC073）3．反力系统（GC591）七．环境条件常温，无雨、雪天气的现场环境。八．检测步骤及数据处理1．注意事项：承载力检测时间：a．灌注桩应在砼达到设计强度后检测；b．预制桩在砂土中休止时间不少于 7d； 在粉土中休止时间不少于14d；在非饱合粘性土中休止时间不少于 15d；在饱合粘性土中休止时间不少于 25d。2．检测准备工作：a.基准桩与试桩间距应大于 4 倍桩径，且不小于 2 米。b. 试验前，应正确安装油路、电路。试桩系统正常后，进行正式试验。3．加(卸)载方法如下：a.加载应分级进行，采纳逐级等量加载；分级荷载宜为最大加载量或预估极限承载力的 1/10，其中第一级可取分级荷载的 2 倍。 b.卸载应分级进行，每级卸载量取加载时分级荷载的 2 倍，逐级等量卸载。 c.加、卸载时应使荷载传递均匀、连续、无冲击，每级荷载在维持过程中的变化幅度不得超过分级荷载的±10%。4．上拔量观测制度： a. 加 载 时 观 测 时 间 ： 每 次 加 载 后 的 第 一 小 时 内 在0、5、15、30、45、60 分钟各测记上拔量一次，以后每隔半小时观测一次，当试桩达到相对稳定标准时，可进行下一级加载。b. 卸 载 时 观 测 时 间 ： 卸 载 时 ， 每 级 荷 载 维 持 lh ， 按 第15、30、60min 测读桩顶上拔量后，即可卸下一...
