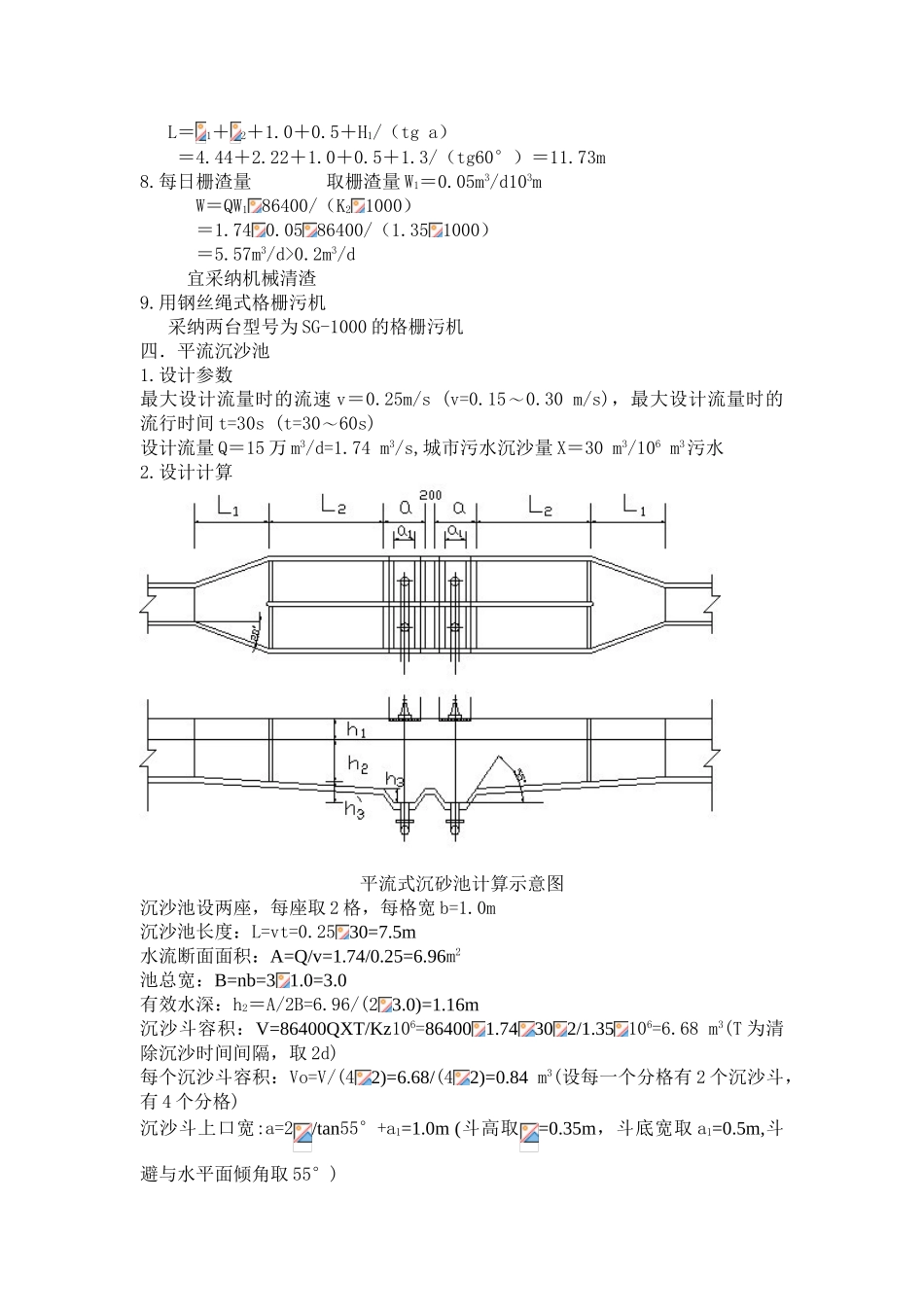

第一章 说明书一.设计原始资料(一).概况:某城市污水是由生活污水和工业废水组成，工业废水在排入城市管网前要求进行无公害处理。厂区地形平均地面坡度为 0.3%～0.5%,地势为西北高,东南低。第二部分 计算书 ------主要构筑物的计算一、厂设计流量处理污水量：Q=150000m3/d=1.74 m3/s二、闸门井 为使污水处理在出现故障时能够超越所有构筑物，在进入格栅井前设置闸门井。尺寸：L B H=4 4 3三、细格栅Q=1.74 m3/s设栅前水深 h＝1.0m(h=0.8～1.0m)，过栅流速取＝0.8m/s(v=0.4～0.9m/s),用细格栅、栅条间隙 e＝10mm,格栅安装倾角 a＝60°1. 栅条的间隙数 n＝Q（sina）1/2/eh ＝1.74 （sin60°）1/2/0.01 1.0 0.8 ≈2022. 栅槽的宽度设栅条宽度 S＝0.01mB＝S（n-1）+en＝0.01 （202-1）+0.01 202＝4.03m3. 进水渠道渐宽部分的长度 设进水渠宽 B1＝0.8m，渐宽部分展开角 a1＝20°，此时进水渠道内的流速为0.80m/s(v=0.6~1.0m/S)l1＝(B-B1)/2tg a1＝（4.03-0.8）/（2tg20°）＝4.44m4. 栅槽与出水渠道连接处的渐窄部分长度l2＝L1/2＝2.22m5. 通过格栅的水头损失设栅条断面为锐边矩形断面，取 k＝3 β＝2.42(形状系数)£=β（s/e）4/3=2.42 （0.01/0.01）4/3=2.42(£为阻力系数，其值与栅条断面形状有关)h0 ＝£2sin a /（2g）＝2.42 0.82 sin60°/（2 9.8）＝0.07m h1= h0k=0.07 3=0.21m6. 栅后槽总高度设栅前渠道超高 h2＝0.3m，栅前槽高 H1＝h+h2＝1.0+0.3＝1.3mH＝h+h1+h2＝1.0+0.21+0.3＝1.51m7. 栅槽总长度、宽度L＝1＋2＋1.0＋0.5＋H1/（tg a） ＝4.44＋2.22＋1.0＋0.5＋1.3/（tg60°）＝11.73m8.每日栅渣量 取栅渣量 W1＝0.05m3/d103mW＝QW1 86400/（K2 1000） ＝1.74 0.05 86400/（1.35 1000） ＝5.57m3/d>0.2m3/d 宜采纳机械清渣9.用钢丝绳式格栅污机 采纳两台型号为 SG-1000 的格栅污机四．平流沉沙池1.设计参数最大设计流量时的流速 v＝0.25m/s (v=0.15～0.30 m/s)，最大设计流量时的流行时间 t=30s (t=30～60s)设计流量 Q＝15 万 m3/d=1.74 m3/s,城市污水沉沙量 X＝30 m3/106 m3污水2.设计计算平流式沉砂池计算示意图沉沙池设两座，每座取 2 格，每格宽 b=1.0m沉沙池长度：L=vt=0.25 30=7.5m水流断面面积：A=Q/v=1.74/0.25=6.96m2池总宽：B=nb=3 1.0=3.0有效水深：h2＝A/2B=6.96/(2 3.0)=1.16m沉沙斗容积：V=86400QXT/Kz106=86400 1.7430 2/1.35 106=6.6...
