博览中心工程测量施工方案

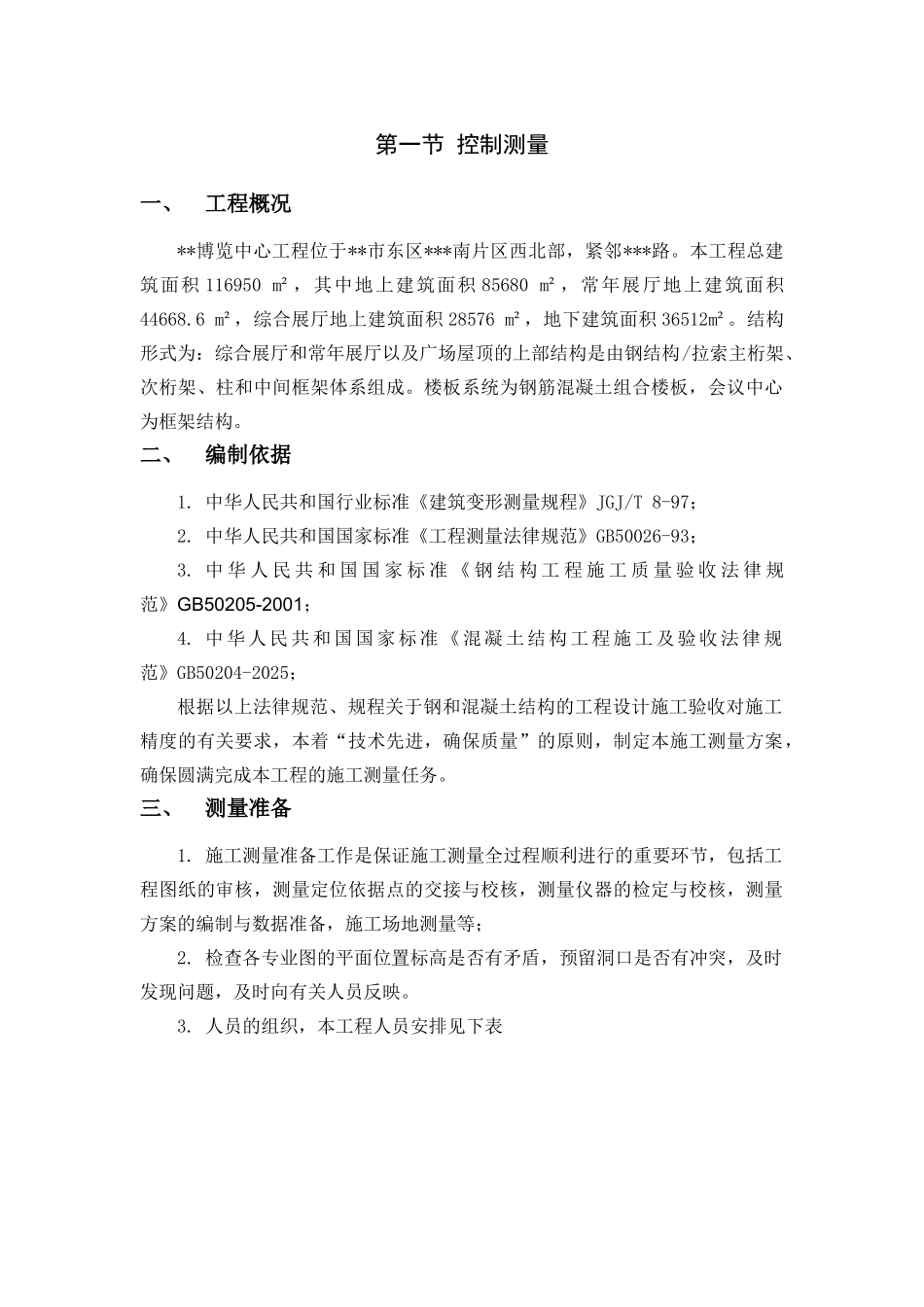

第一节 控制测量一、工程概况**博览中心工程位于**市东区***南片区西北部，紧邻***路。本工程总建筑面积 116950 m²，其中地上建筑面积 85680 m²，常年展厅地上建筑面积44668.6 m²，综合展厅地上建筑面积 28576 m²，地下建筑面积 36512m²。结构形式为：综合展厅和常年展厅以及广场屋顶的上部结构是由钢结构/拉索主桁架、次桁架、柱和中间框架体系组成。楼板系统为钢筋混凝土组合楼板，会议中心为框架结构。二、编制依据1. 中华人民共和国行业标准《建筑变形测量规程》JGJ/T 8-97；2. 中华人民共和国国家标准《工程测量法律规范》GB50026-93；3. 中 华 人 民 共 和 国 国 家 标 准 《 钢 结 构 工 程 施 工 质 量 验 收 法 律 规范》GB50205-2001；4. 中 华 人 民 共 和 国 国 家 标 准 《 混 凝 土 结 构 工 程 施 工 及 验 收 法 律 规范》GB50204-2025；根据以上法律规范、规程关于钢和混凝土结构的工程设计施工验收对施工精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。三、测量准备1. 施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括工程图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等；2. 检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映。3. 人员的组织，本工程人员安排见下表测量人员安排职 务姓 名岗位责任具备的条件测量主管工作组织安排，现场安全管理，工作质量，工作进度从事测量工作 5 年测量放线员测量放线操作从事测量工作 8 年测量放线员测量放线操作从事测量工作 6 年测量放线员测量放线操作从事测量工作 2 年4. 为了保证建筑物楼层放线及钢结构安装的测量精度，采纳了全站仪、激光经纬仪、精密水准仪、自动安平水准仪等。测量仪器配置详见下表：测量仪器配置名 称型 号数量用 途精 度全站仪Topcon 6021平面控制网的测设、闭合导线；楼层、钢结构的测量放线。角度测量精度±1″距离测量精度±(1mm+2ppm.D)水准仪AL1332标高抄测±0.7 mm精密水准仪AL132-C1沉降观测±0.3 mm激光经纬仪 TDJ2E1角度测量、轴线垂直引测2″钢卷尺50m2标高传递、量距1 级四、平面控制网的建立1. 平面控制网的测设平面控制应先从整体考虑，遵循先整体、后局部，高...
