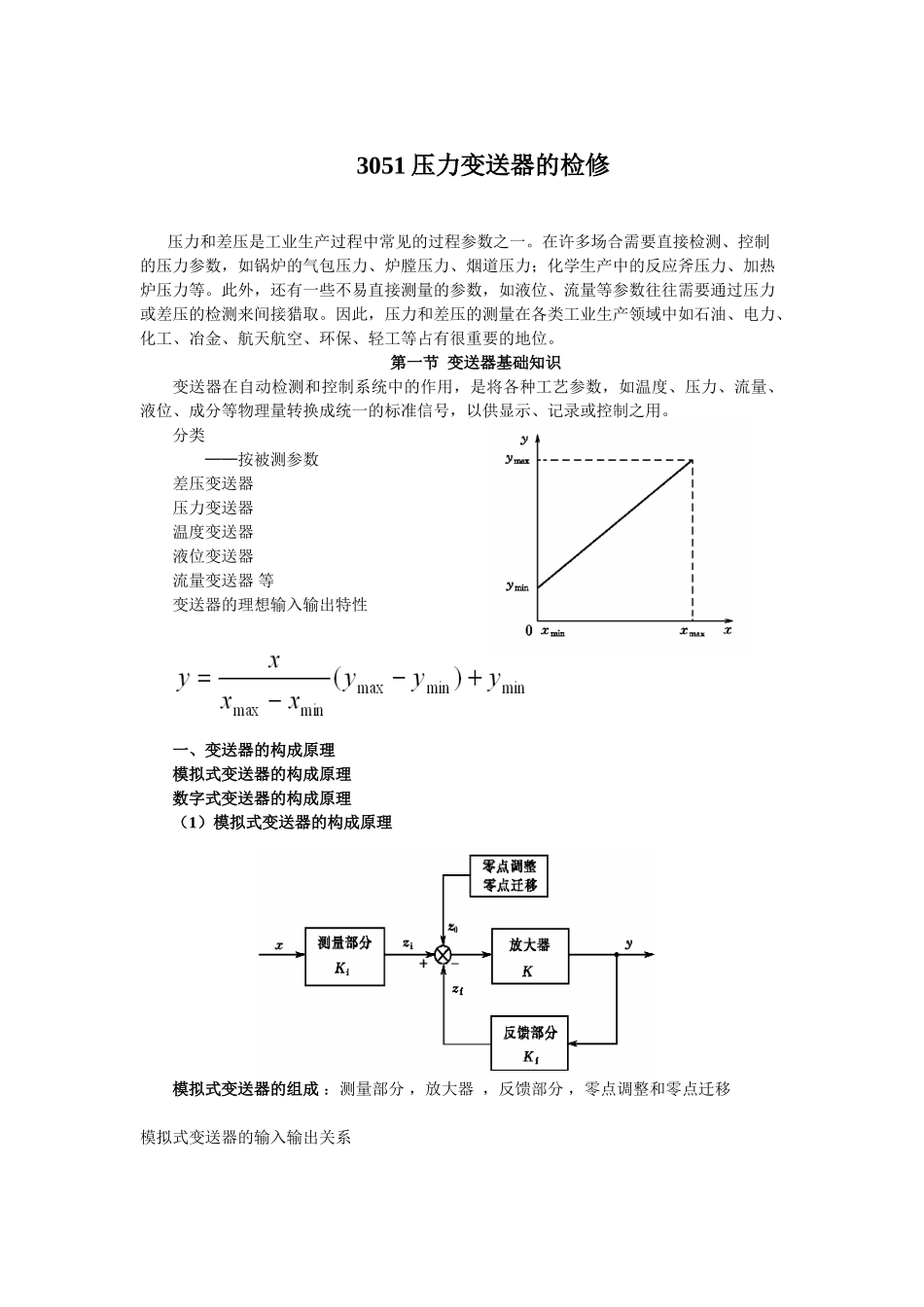

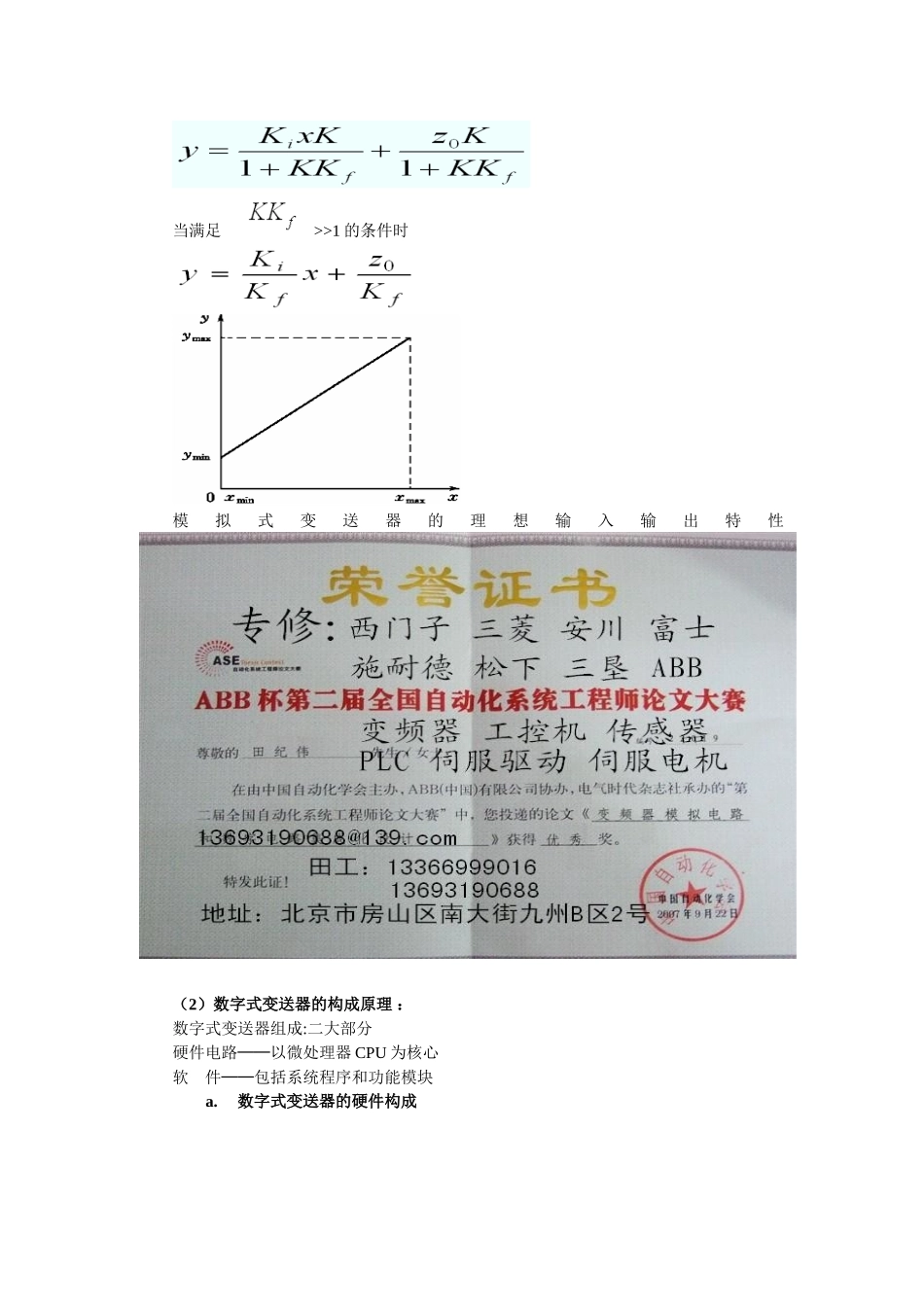

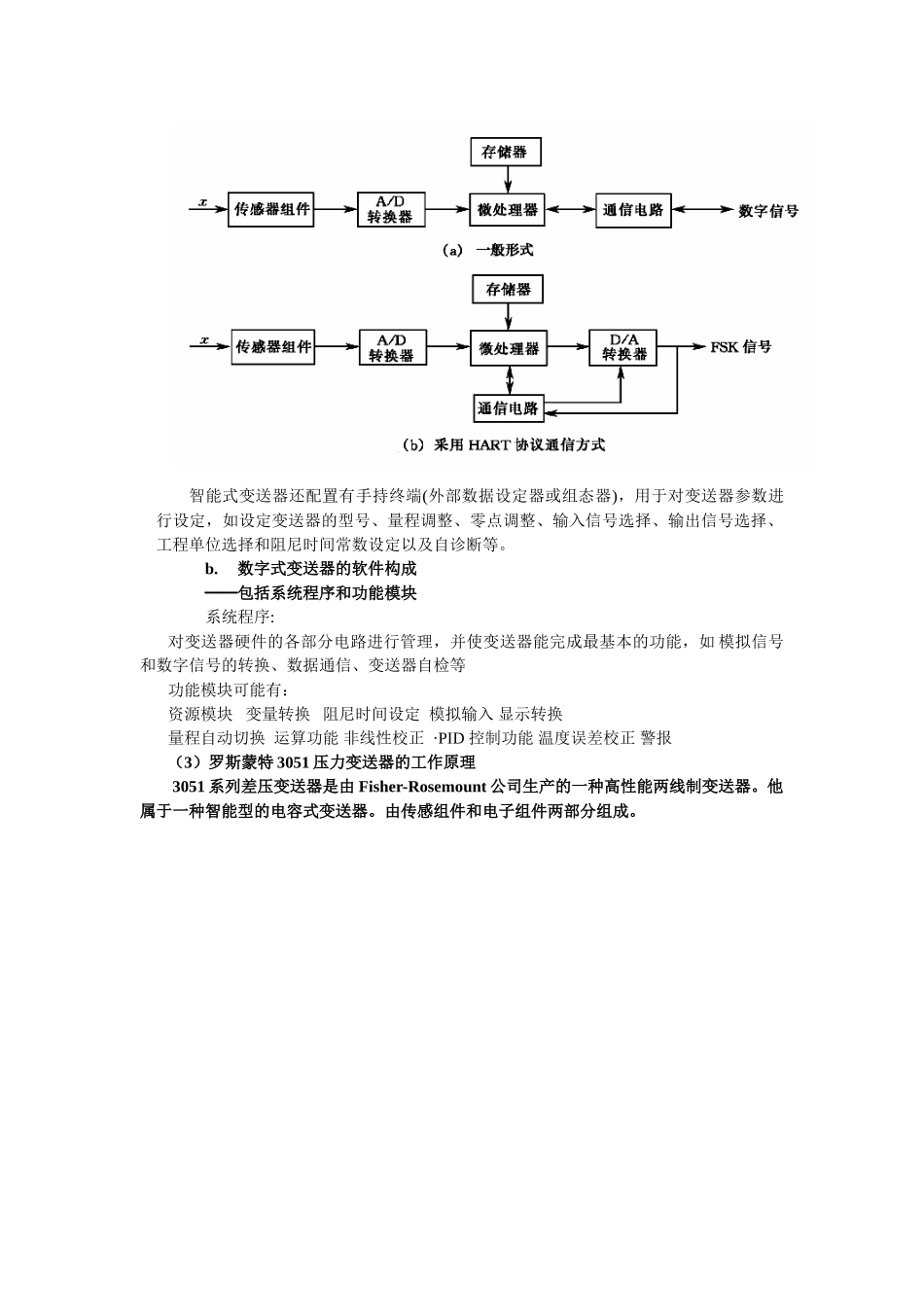

3051 压力变送器的检修压力和差压是工业生产过程中常见的过程参数之一。在许多场合需要直接检测、控制的压力参数，如锅炉的气包压力、炉膛压力、烟道压力；化学生产中的反应斧压力、加热炉压力等。此外，还有一些不易直接测量的参数，如液位、流量等参数往往需要通过压力或差压的检测来间接猎取。因此，压力和差压的测量在各类工业生产领域中如石油、电力、化工、冶金、航天航空、环保、轻工等占有很重要的地位。第一节 变送器基础知识变送器在自动检测和控制系统中的作用，是将各种工艺参数，如温度、压力、流量、液位、成分等物理量转换成统一的标准信号，以供显示、记录或控制之用。 分类 ──按被测参数差压变送器 压力变送器 温度变送器 液位变送器 流量变送器 等变送器的理想输入输出特性 一、变送器的构成原理 模拟式变送器的构成原理 数字式变送器的构成原理 （1）模拟式变送器的构成原理模拟式变送器的组成 ：测量部分 ，放大器 ，反馈部分 ，零点调整和零点迁移 模拟式变送器的输入输出关系 当满足 >>1 的条件时 模拟式变送器的理想输入输出特性（2）数字式变送器的构成原理 ：数字式变送器组成:二大部分硬件电路──以微处理器 CPU 为核心软 件──包括系统程序和功能模块a.数字式变送器的硬件构成智能式变送器还配置有手持终端(外部数据设定器或组态器)，用于对变送器参数进行设定，如设定变送器的型号、量程调整、零点调整、输入信号选择、输出信号选择、工程单位选择和阻尼时间常数设定以及自诊断等。b.数字式变送器的软件构成──包括系统程序和功能模块系统程序: 对变送器硬件的各部分电路进行管理，并使变送器能完成最基本的功能，如 模拟信号和数字信号的转换、数据通信、变送器自检等 功能模块可能有：资源模块 变量转换 阻尼时间设定 模拟输入 显示转换 量程自动切换 运算功能 非线性校正 ·PID 控制功能 温度误差校正 警报 （3）罗斯蒙特 3051 压力变送器的工作原理3051 系列差压变送器是由 Fisher-Rosemount 公司生产的一种高性能两线制变送器。他属于一种智能型的电容式变送器。由传感组件和电子组件两部分组成。 配线和组态 组态内容：① 变送器操作变量设置。线性或平方根输出、阻尼时间、工程单位选择等。② 变送器物理和初始信息。日期、标签、法兰材质等。二、 变送器的一些共性问题 量程调整 零点调整和零点迁移 线性化 变送器信号传输方式 1、量程...
