压实沥青混合料密度试验VIP专享

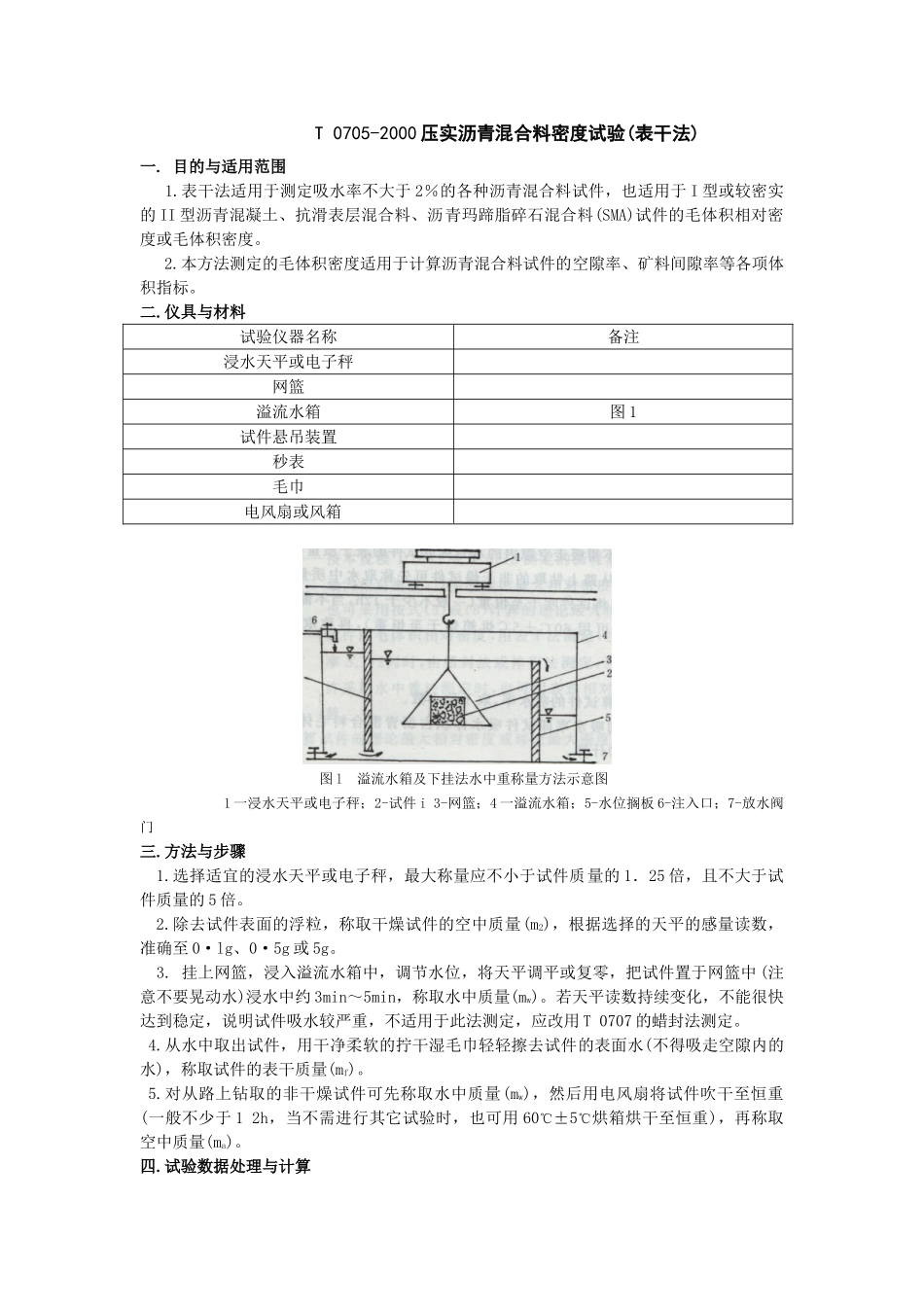

T 0705-2000 压实沥青混合料密度试验(表干法)一. 目的与适用范围 1.表干法适用于测定吸水率不大于 2％的各种沥青混合料试件，也适用于 I 型或较密实的 II 型沥青混凝土、抗滑表层混合料、沥青玛蹄脂碎石混合料(SMA)试件的毛体积相对密度或毛体积密度。 2.本方法测定的毛体积密度适用于计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。二.仪具与材料试验仪器名称备注浸水天平或电子秤网篮溢流水箱图 1试件悬吊装置秒表毛巾电风扇或风箱 图 l 溢流水箱及下挂法水中重称量方法示意图1 一浸水天平或电子秤；2-试件 i 3-网篮；4 一溢流水箱；5-水位搁板 6-注入口；7-放水阀门三.方法与步骤1.选择适宜的浸水天平或电子秤，最大称量应不小于试件质量的 1．25 倍，且不大于试件质量的 5 倍。2.除去试件表面的浮粒，称取干燥试件的空中质量(m2)，根据选择的天平的感量读数，准确至 0·lg、0·5g 或 5g。 3. 挂上网篮，浸入溢流水箱中，调节水位，将天平调平或复零，把试件置于网篮中 (注意不要晃动水)浸水中约 3min～5min，称取水中质量(mw)。若天平读数持续变化，不能很快达到稳定，说明试件吸水较严重，不适用于此法测定，应改用 T 0707 的蜡封法测定。 4.从水中取出试件，用干净柔软的拧干湿毛巾轻轻擦去试件的表面水(不得吸走空隙内的水)，称取试件的表干质量(mf)。5.对从路上钻取的非干燥试件可先称取水中质量(mw)，然后用电风扇将试件吹干至恒重(一般不少于 1 2h，当不需进行其它试验时，也可用 60℃±5℃烘箱烘干至恒重)，再称取空中质量(ma)。四.试验数据处理与计算1.记录表格压实沥青混合料密度试验 (表干法)2．计算1)计算试件的吸水率，取 1 位小数。 试件的吸水率即试件吸水体积占沥青混合料毛体积的百分率，按式(1)计算。 （1）式中：Sa——试件的吸水率，％； ma——干燥试件的空中质量，g； ma——试件的水中质量，g； mf——试件的表干质量，g。 2)计算试件的毛体积相对密度和毛体积密度，取 3 位小数。 当试件的吸水率符合 Sa <2％要求时，试件的毛体积相对密度和毛体积密度按式(2)及式(3)计算。当吸水率Sa >2％要求时，应改用蜡封法测定。 (2) (3)式中：——用表干法测定的试件毛体积相对密度，无量纲； ——用表干法测定的试件毛体积密度，g／cm3。； ——一常温水的密度，≈lg／cm3。。3)试件的空隙率按式(4)计算，取 1 位小数。VV= (4)式中：VV——试件的空隙率，...
