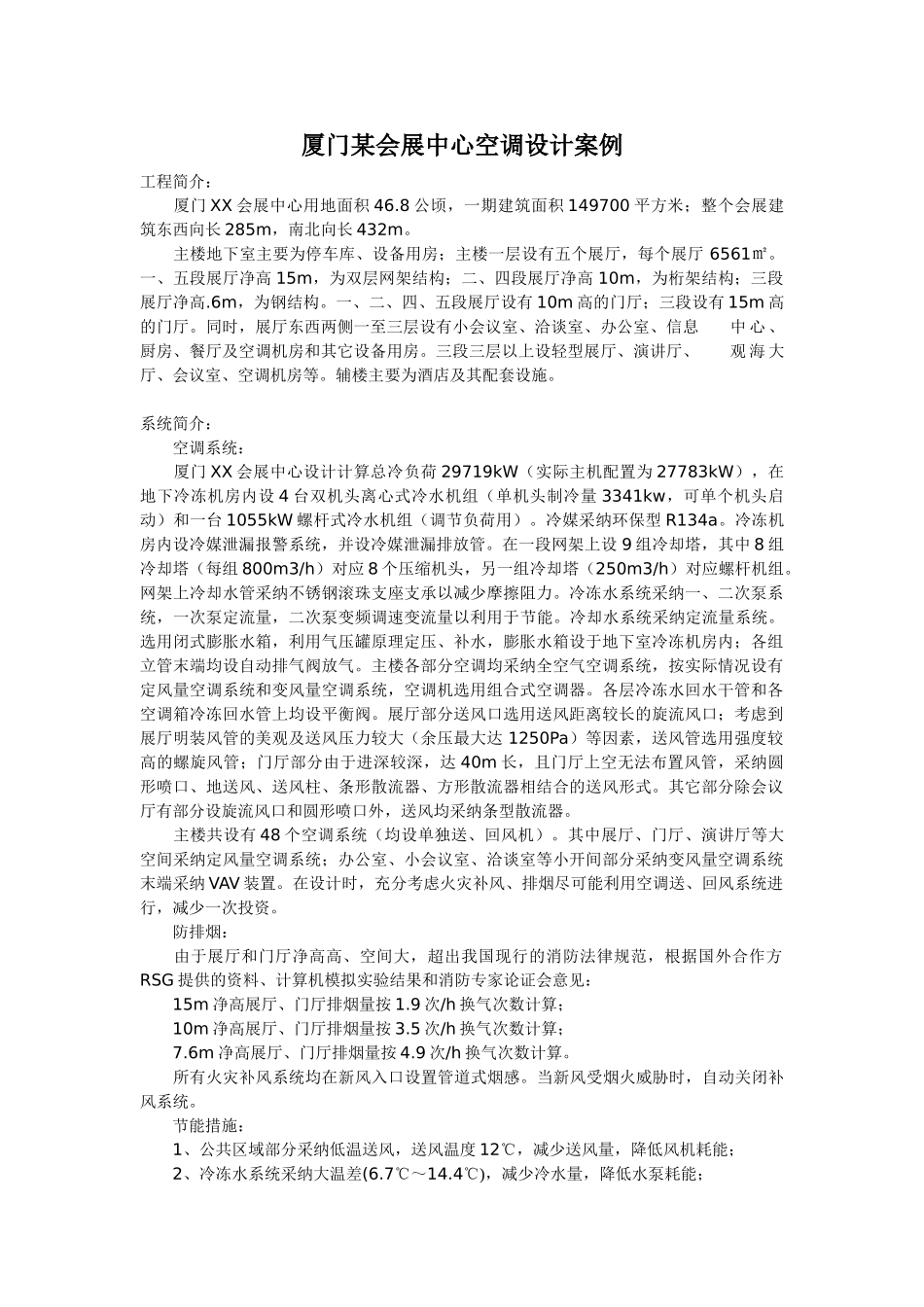

厦门某会展中心空调设计案例工程简介： 厦门 XX 会展中心用地面积 46.8 公顷，一期建筑面积 149700 平方米；整个会展建筑东西向长 285m，南北向长 432m。 主楼地下室主要为停车库、设备用房；主楼一层设有五个展厅，每个展厅 6561㎡。一、五段展厅净高 15m，为双层网架结构；二、四段展厅净高 10m，为桁架结构；三段展厅净高.6m，为钢结构。一、二、四、五段展厅设有 10m 高的门厅；三段设有 15m 高的门厅。同时，展厅东西两侧一至三层设有小会议室、洽谈室、办公室、信息中 心 、厨房、餐厅及空调机房和其它设备用房。三段三层以上设轻型展厅、演讲厅、观 海 大厅、会议室、空调机房等。辅楼主要为酒店及其配套设施。系统简介： 空调系统： 厦门 XX 会展中心设计计算总冷负荷 29719kW（实际主机配置为 27783kW），在地下冷冻机房内设 4 台双机头离心式冷水机组（单机头制冷量 3341kw，可单个机头启动）和一台 1055kW 螺杆式冷水机组（调节负荷用）。冷媒采纳环保型 R134a。冷冻机房内设冷媒泄漏报警系统，并设冷媒泄漏排放管。在一段网架上设 9 组冷却塔，其中 8 组冷却塔（每组 800m3/h）对应 8 个压缩机头，另一组冷却塔（250m3/h）对应螺杆机组。网架上冷却水管采纳不锈钢滚珠支座支承以减少摩擦阻力。冷冻水系统采纳一、二次泵系统，一次泵定流量，二次泵变频调速变流量以利用于节能。冷却水系统采纳定流量系统。选用闭式膨胀水箱，利用气压罐原理定压、补水，膨胀水箱设于地下室冷冻机房内；各组立管末端均设自动排气阀放气。主楼各部分空调均采纳全空气空调系统，按实际情况设有定风量空调系统和变风量空调系统，空调机选用组合式空调器。各层冷冻水回水干管和各空调箱冷冻回水管上均设平衡阀。展厅部分送风口选用送风距离较长的旋流风口；考虑到展厅明装风管的美观及送风压力较大（余压最大达 1250Pa）等因素，送风管选用强度较高的螺旋风管；门厅部分由于进深较深，达 40m 长，且门厅上空无法布置风管，采纳圆形喷口、地送风、送风柱、条形散流器、方形散流器相结合的送风形式。其它部分除会议厅有部分设旋流风口和圆形喷口外，送风均采纳条型散流器。 主楼共设有 48 个空调系统（均设单独送、回风机）。其中展厅、门厅、演讲厅等大空间采纳定风量空调系统；办公室、小会议室、洽谈室等小开间部分采纳变风量空调系统末端采纳 VAV 装置。在设计时，充分考虑火灾补风、排烟尽可能利用空调...
