厨房排油烟技术交底

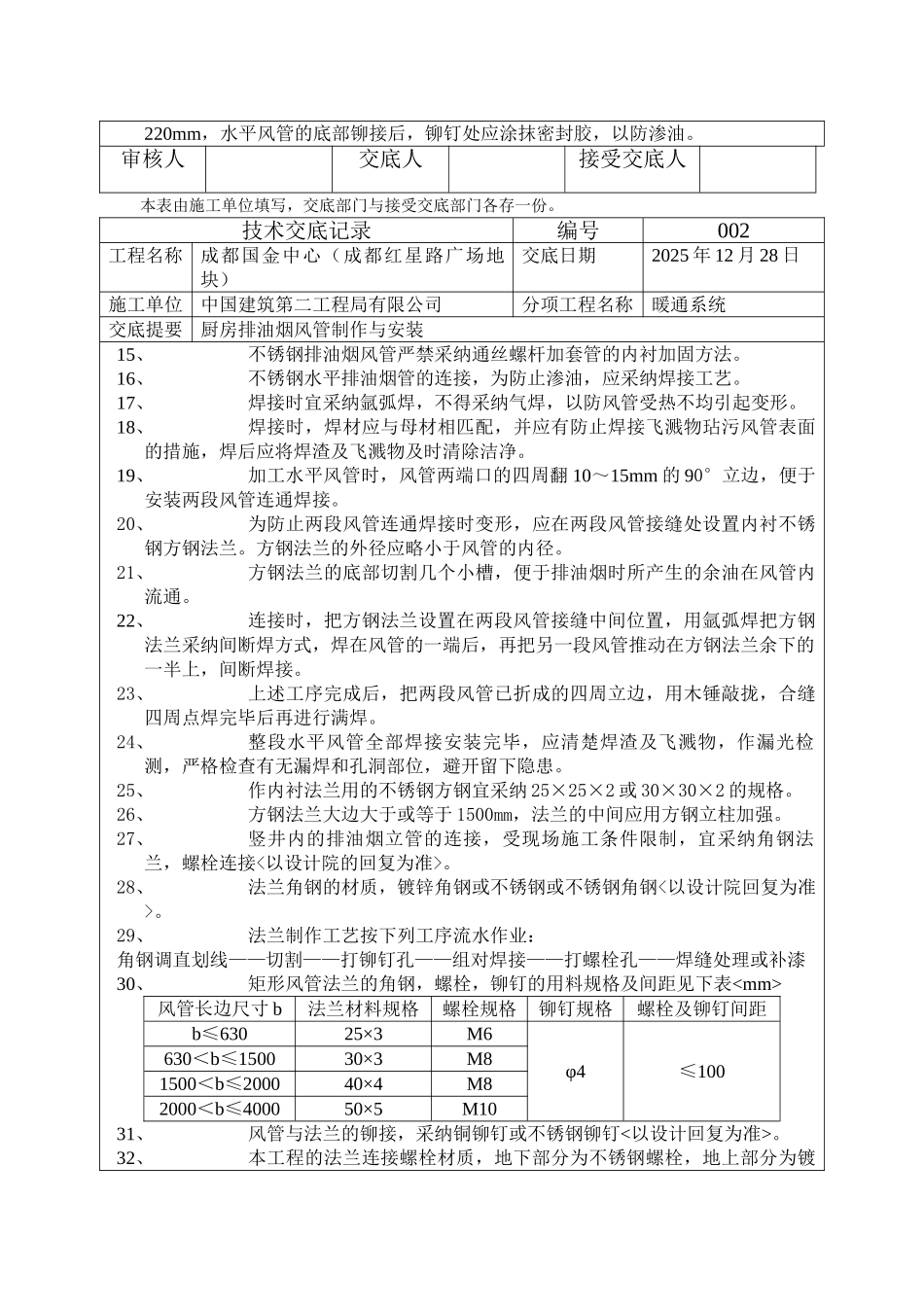

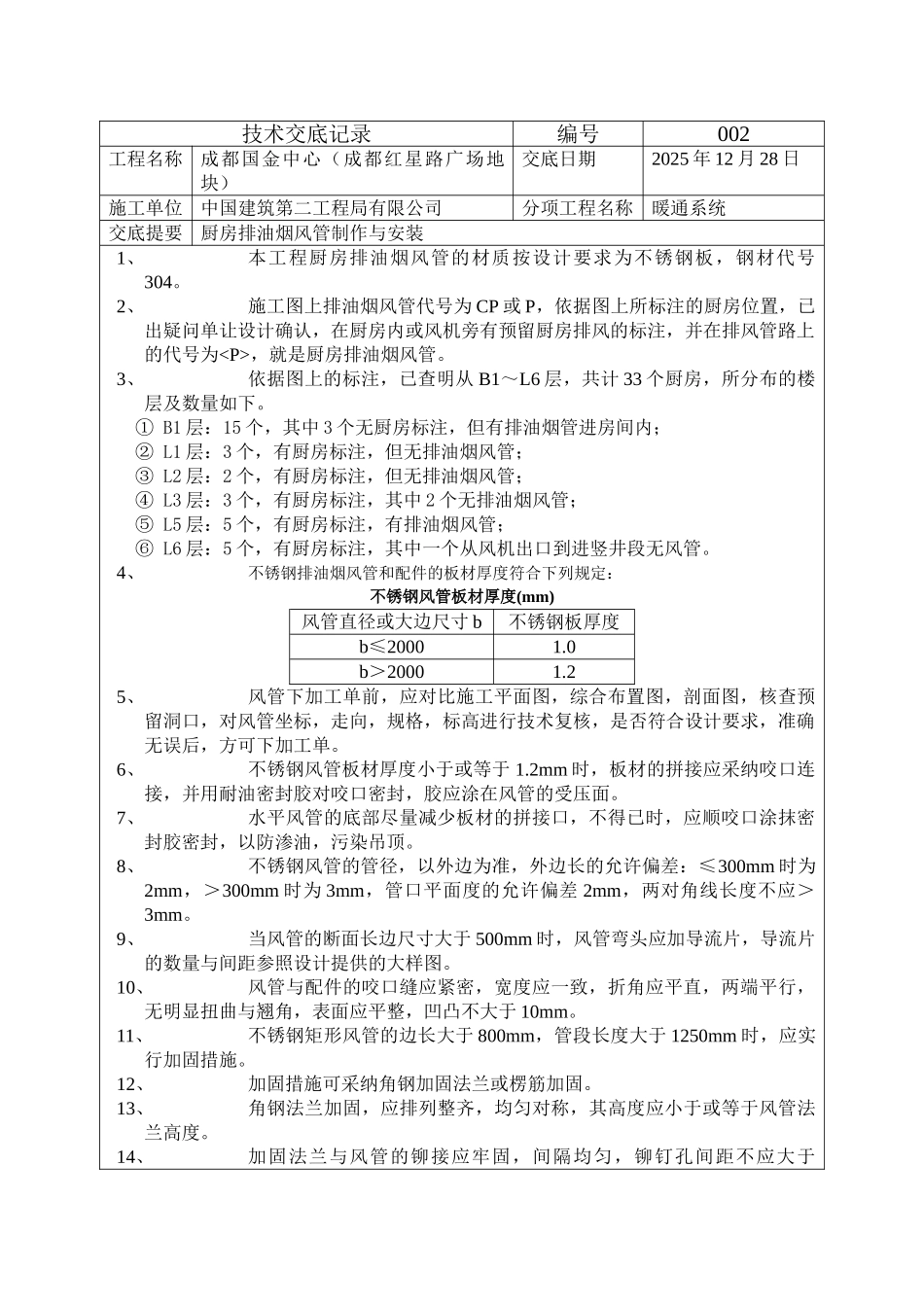

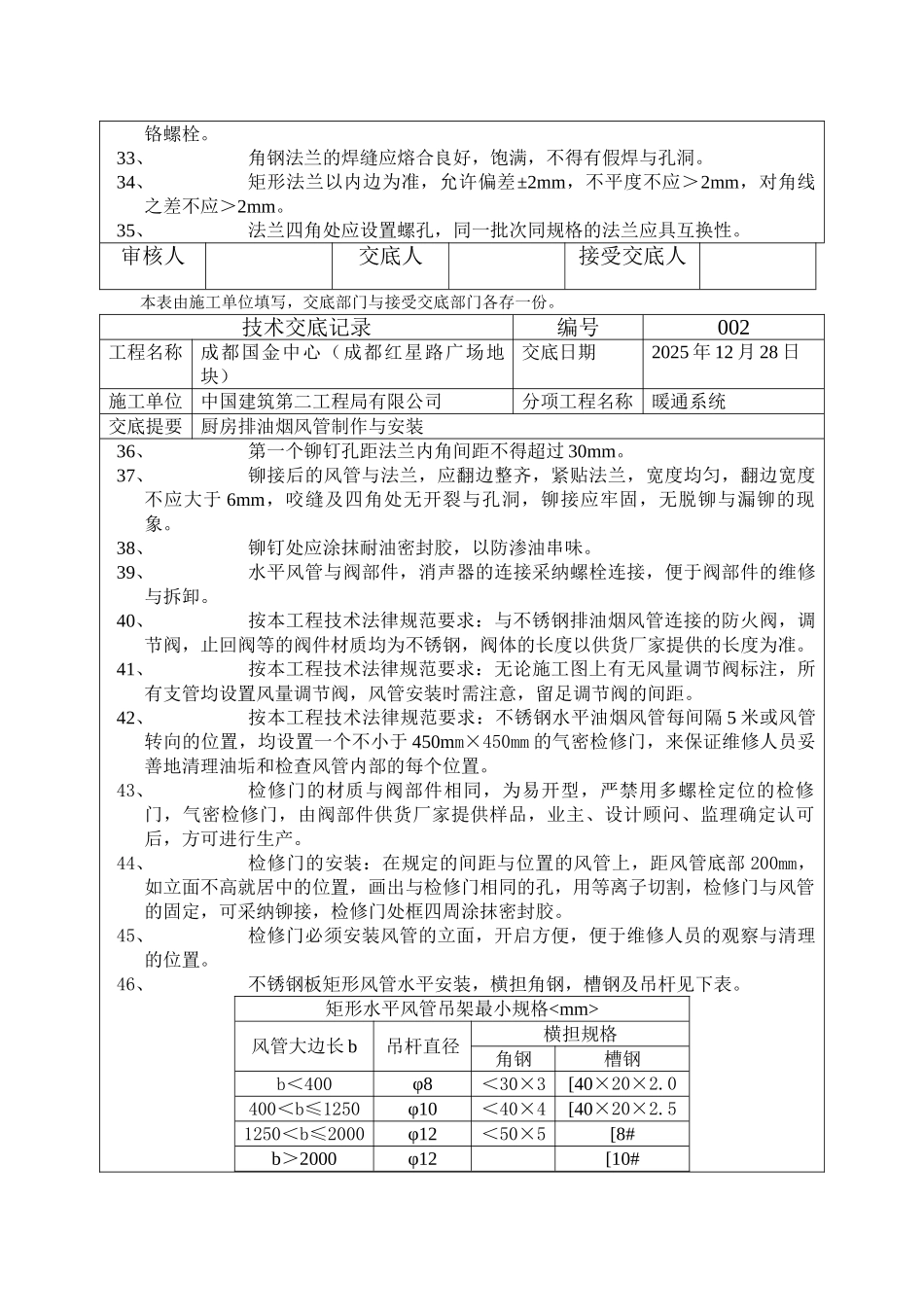

技术交底记录编号002工程名称成都国金中心（成都红星路广场地块）交底日期2025 年 12 月 28 日施工单位中国建筑第二工程局有限公司分项工程名称暖通系统交底提要厨房排油烟风管制作与安装1、本工程厨房排油烟风管的材质按设计要求为不锈钢板，钢材代号304。2、施工图上排油烟风管代号为 CP 或 P，依据图上所标注的厨房位置，已出疑问单让设计确认，在厨房内或风机旁有预留厨房排风的标注，并在排风管路上的代号为

，就是厨房排油烟风管。3、依据图上的标注，已查明从 B1～L6 层，共计 33 个厨房，所分布的楼层及数量如下。① B1 层：15 个，其中 3 个无厨房标注，但有排油烟管进房间内；② L1 层：3 个，有厨房标注，但无排油烟风管；③ L2 层：2 个，有厨房标注，但无排油烟风管；④ L3 层：3 个，有厨房标注，其中 2 个无排油烟风管；⑤ L5 层：5 个，有厨房标注，有排油烟风管；⑥ L6 层：5 个，有厨房标注，其中一个从风机出口到进竖井段无风管。4、不锈钢排油烟风管和配件的板材厚度符合下列规定：不锈钢风管板材厚度(mm)风管直径或大边尺寸 b不锈钢板厚度b≤20001.0b＞20001.25、风管下加工单前，应对比施工平面图，综合布置图，剖面图，核查预留洞口，对风管坐标，走向，规格，标高进行技术复核，是否符合设计要求，准确无误后，方可下加工单。6、不锈钢风管板材厚度小于或等于 1.2mm 时，板材的拼接应采纳咬口连接，并用耐油密封胶对咬口密封，胶应涂在风管的受压面。7、水平风管的底部尽量减少板材的拼接口，不得已时，应顺咬口涂抹密封胶密封，以防渗油，污染吊顶。8、不锈钢风管的管径，以外边为准，外边长的允许偏差：≤300mm 时为2mm，＞300mm 时为 3mm，管口平面度的允许偏差 2mm，两对角线长度不应＞3mm。9、当风管的断面长边尺寸大于 500mm 时，风管弯头应加导流片，导流片的数量与间距参照设计提供的大样图。10、风管与配件的咬口缝应紧密，宽度应一致，折角应平直，两端平行，无明显扭曲与翘角，表面应平整，凹凸不大于 10mm。11、不锈钢矩形风管的边长大于 800mm，管段长度大于 1250mm 时，应实行加固措施。12、加固措施可采纳角钢加固法兰或楞筋加固。13、角钢法兰加固，应排列整齐，均匀对称，其高度应小于或等于风管法兰高度。14、加固法兰与风管的铆接应牢固，间隔均匀，铆钉孔间距不应大于220mm，水平风管的底部铆接后，铆钉处应涂抹密封胶，以防渗油。审核人交底人接受...
