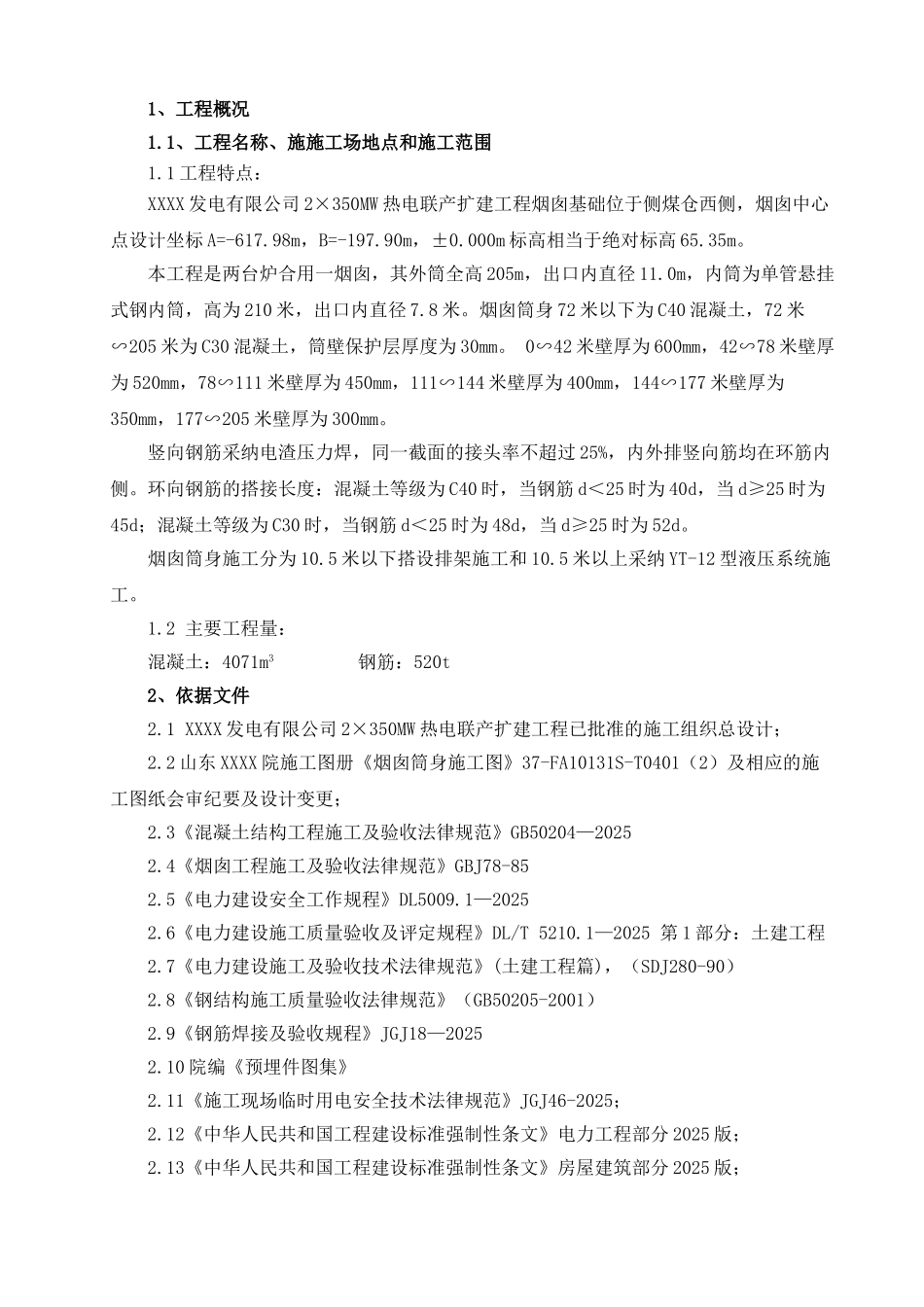

1、工程概况 1.1、工程名称、施施工场地点和施工范围1.1 工程特点：XXXX 发电有限公司 2×350MW 热电联产扩建工程烟囱基础位于侧煤仓西侧，烟囱中心点设计坐标 A=-617.98m，B=-197.90m，±0.000m 标高相当于绝对标高 65.35m。本工程是两台炉合用一烟囱，其外筒全高 205m，出口内直径 11.0m，内筒为单管悬挂式钢内筒，高为 210 米，出口内直径 7.8 米。烟囱筒身 72 米以下为 C40 混凝土，72 米∽205 米为 C30 混凝土，筒壁保护层厚度为 30mm。 0∽42 米壁厚为 600mm，42∽78 米壁厚为 520mm，78∽111 米壁厚为 450mm，111∽144 米壁厚为 400mm，144∽177 米壁厚为350mm，177∽205 米壁厚为 300mm。竖向钢筋采纳电渣压力焊，同一截面的接头率不超过 25%，内外排竖向筋均在环筋内侧。环向钢筋的搭接长度：混凝土等级为 C40 时，当钢筋 d＜25 时为 40d，当 d≥25 时为45d；混凝土等级为 C30 时，当钢筋 d＜25 时为 48d，当 d≥25 时为 52d。烟囱筒身施工分为 10.5 米以下搭设排架施工和 10.5 米以上采纳 YT-12 型液压系统施工。 1.2 主要工程量： 混凝土：4071m3 钢筋：520t 2、依据文件2.1 XXXX 发电有限公司 2×350MW 热电联产扩建工程已批准的施工组织总设计；2.2 山东 XXXX 院施工图册《烟囱筒身施工图》37-FA10131S-T0401（2）及相应的施工图纸会审纪要及设计变更；2.3《混凝土结构工程施工及验收法律规范》GB50204—20252.4《烟囱工程施工及验收法律规范》GBJ78-852.5《电力建设安全工作规程》DL5009.1—20252.6《电力建设施工质量验收及评定规程》DL/T 5210.1—2025 第 1 部分：土建工程2.7《电力建设施工及验收技术法律规范》(土建工程篇)，（SDJ280-90）2.8《钢结构施工质量验收法律规范》（GB50205-2001）2.9《钢筋焊接及验收规程》JGJ18—20252.10 院编《预埋件图集》2.11《施工现场临时用电安全技术法律规范》JGJ46-2025；2.12《中华人民共和国工程建设标准强制性条文》电力工程部分 2025 版；2.13《中华人民共和国工程建设标准强制性条文》房屋建筑部分 2025 版；2.14《QES 管理手册和体系程序》；2.15《绿色施工导则》2.16 山东电建一公司 2025 年度《重要环境因素清单及控制措施》；3、开工前具备的条件和施工前应做的准备3.1 施工前,组织有关人员进行图纸会审,设计院对图纸交底,对施工单位及监理公司提出的问题在开工前给予明确答复。3.2 熟悉图...
