发电机出线小室及封闭母线安装

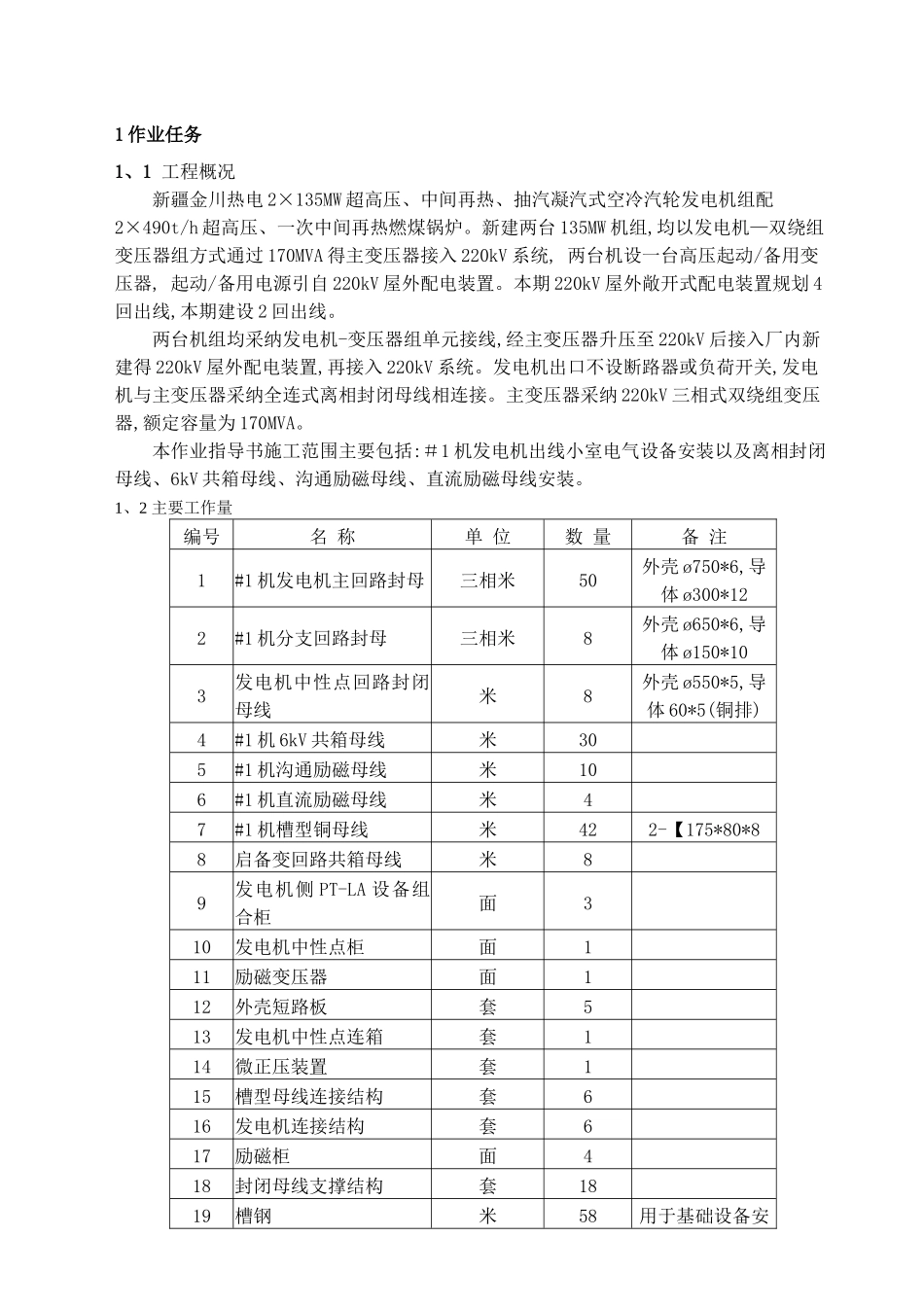

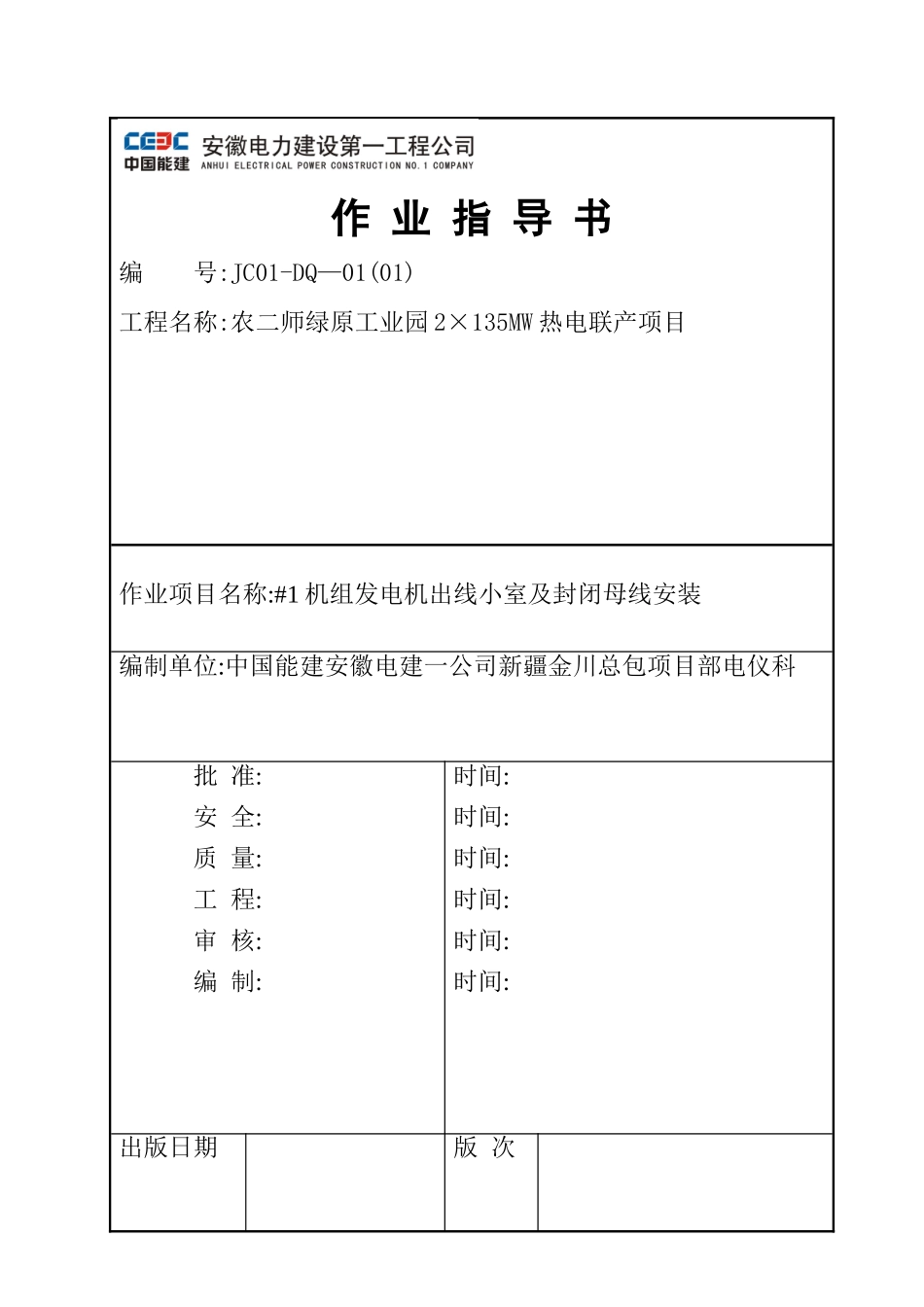

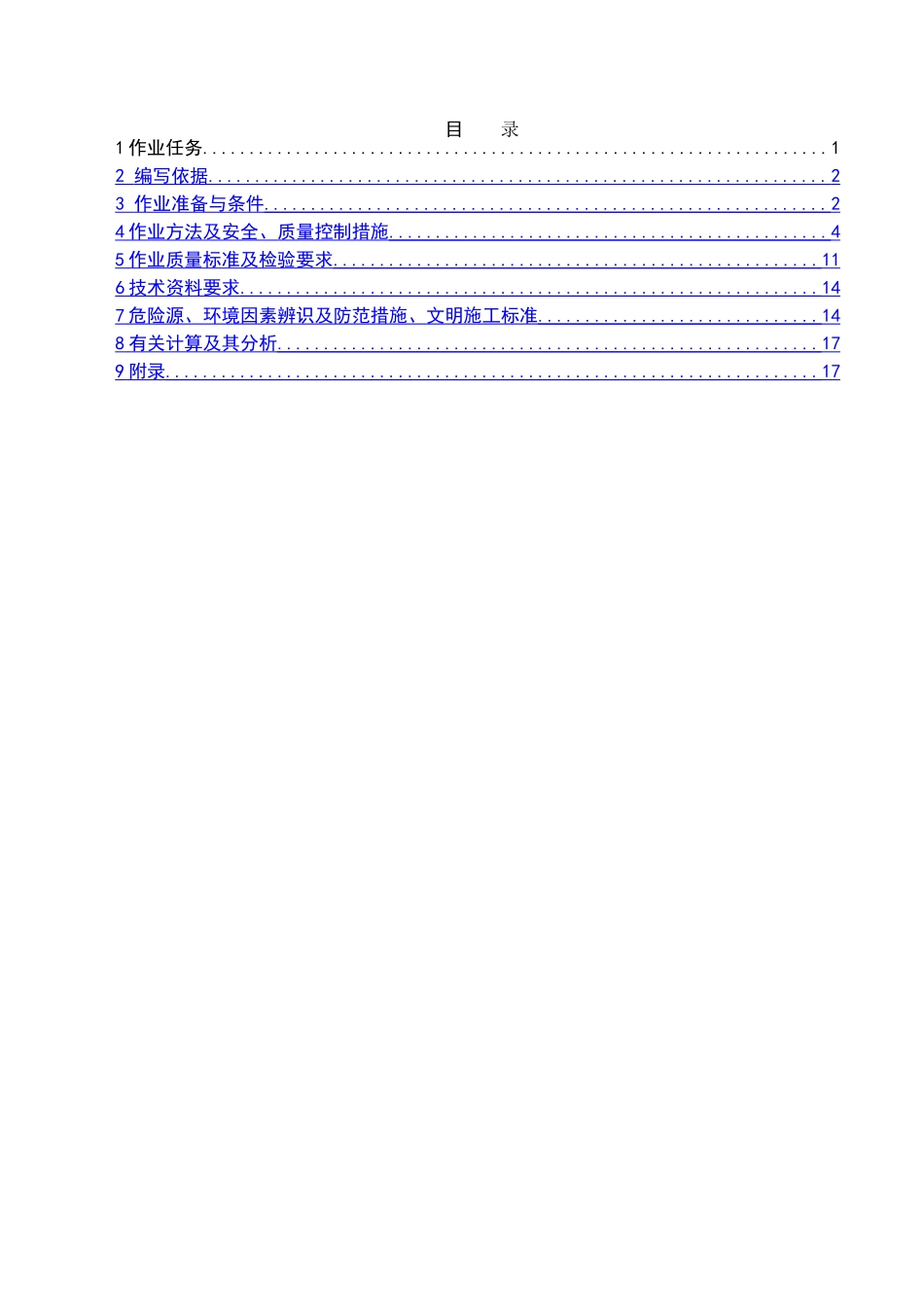

作 业 指 导 书编 号:JC01-DQ—01(01)工程名称:农二师绿原工业园 2×135MW 热电联产项目作业项目名称:#1 机组发电机出线小室及封闭母线安装编制单位:中国能建安徽电建一公司新疆金川总包项目部电仪科批 准:安 全:质 量:工 程:审 核:编 制:时间:时间:时间:时间:时间:时间: 出版日期版 次目 录1 作业任务...................................................................12 编写依据 .................................................................. 2 3 作业准备与条件 ............................................................ 2 4 作业方法及安全、质量控制措施 ............................................... 4 5 作业质量标准及检验要求 .................................................... 11 6 技术资料要求 .............................................................. 14 7 危险源、环境因素辨识及防范措施、文明施工标准 .............................. 14 8 有关计算及其分析 .......................................................... 17 9 附录 ...................................................................... 17 1 作业任务1、1 工程概况新疆金川热电 2×135MW 超高压、中间再热、抽汽凝汽式空冷汽轮发电机组配2×490t/h 超高压、一次中间再热燃煤锅炉。新建两台 135MW 机组,均以发电机—双绕组变压器组方式通过 170MVA 得主变压器接入 220kV 系统, 两台机设一台高压起动/备用变压器, 起动/备用电源引自 220kV 屋外配电装置。本期 220kV 屋外敞开式配电装置规划 4回出线,本期建设 2 回出线。两台机组均采纳发电机-变压器组单元接线,经主变压器升压至 220kV 后接入厂内新建得 220kV 屋外配电装置,再接入 220kV 系统。发电机出口不设断路器或负荷开关,发电机与主变压器采纳全连式离相封闭母线相连接。主变压器采纳 220kV 三相式双绕组变压器,额定容量为 170MVA。本作业指导书施工范围主要包括:＃1 机发电机出线小室电气设备安装以及离相封闭母线、6kV 共箱母线、沟通励磁母线、直流励磁母线安装。1、2 主要工作量编号名 称单 位数 量备 注1#1 机发电机主回路封母三相米50外壳 ø750*6,导体 ø300*122#1 机分支回路封母三相米8外壳 ø650*6,导体 ø150*103发电机中性点回路封闭母线米8外壳 ø55...
