取水泵站课程设计说明书

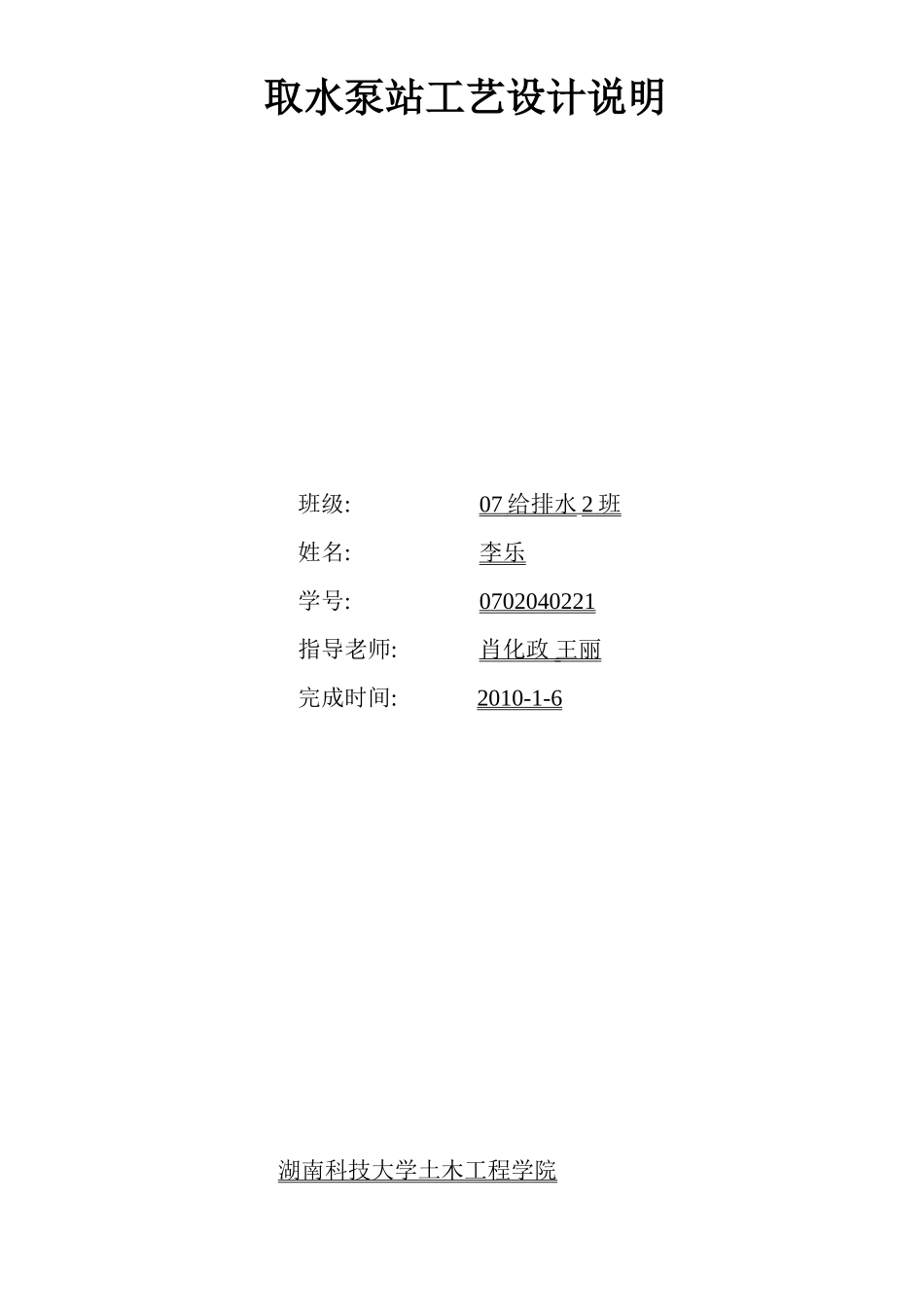

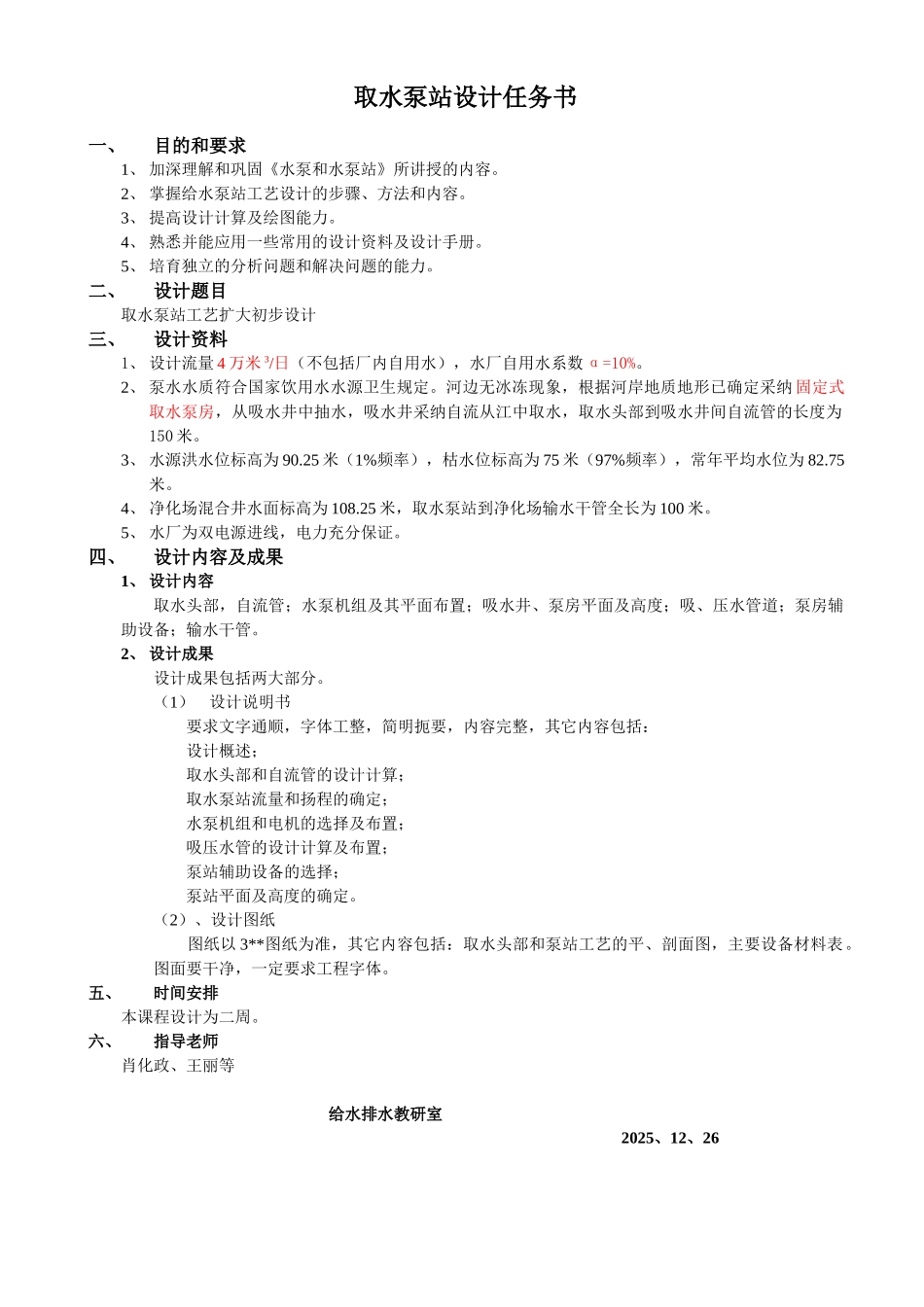

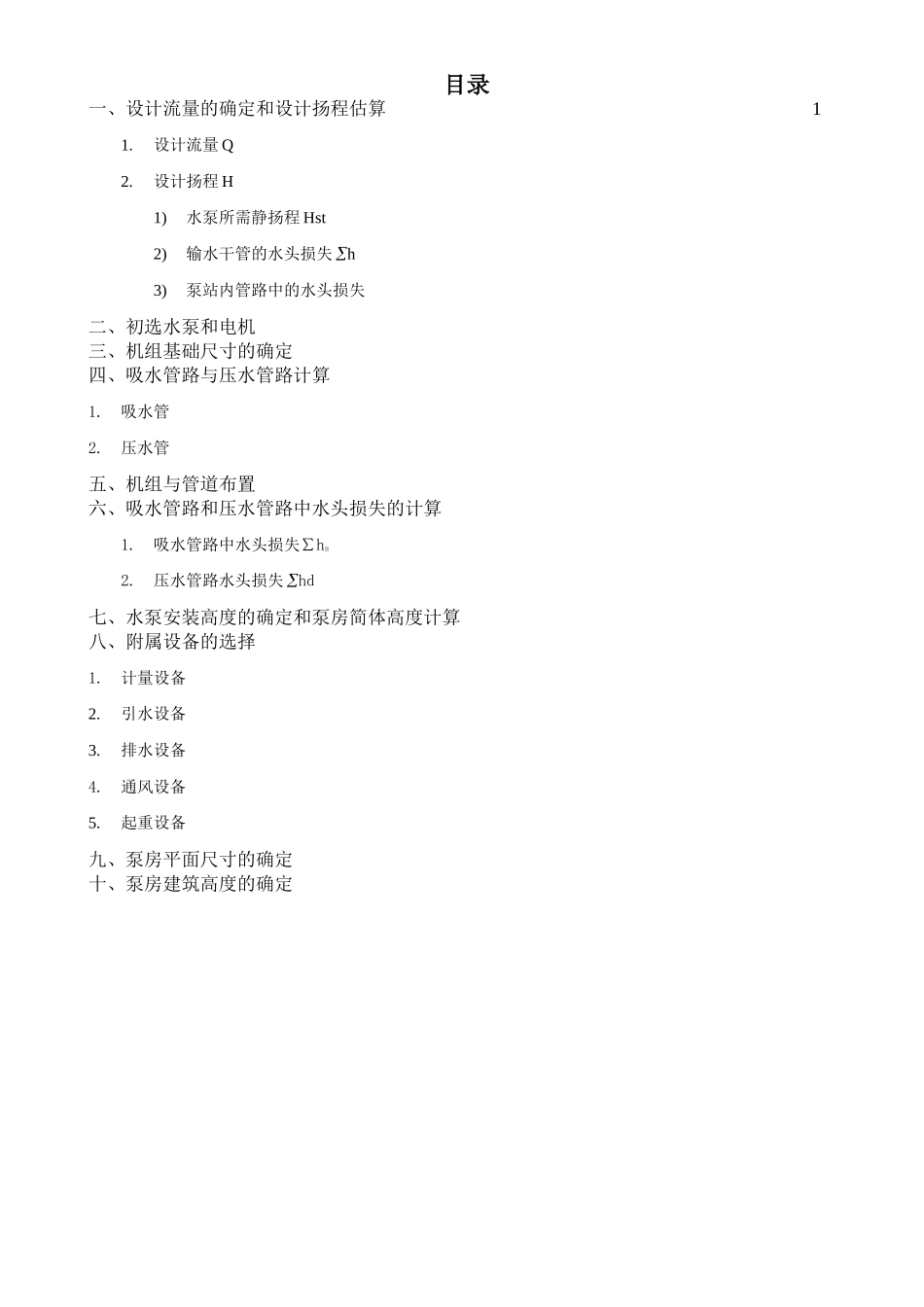

取水泵站工艺设计说明班级:07 给排水 2 班 姓名:李乐学号:0702040221指导老师:肖化政 王丽 完成时间:2010-1-6湖南科技大学土木工程学院目录一、设计流量的确定和设计扬程估算11.设计流量 Q2.设计扬程 H1)水泵所需静扬程 Hst2)输水干管的水头损失 åh3)泵站内管路中的水头损失二、初选水泵和电机三、机组基础尺寸的确定四、吸水管路与压水管路计算1.吸水管2.压水管五、机组与管道布置六、吸水管路和压水管路中水头损失的计算1.吸水管路中水头损失∑hs2.压水管路水头损失 åhd七、水泵安装高度的确定和泵房简体高度计算八、附属设备的选择1.计量设备2.引水设备3.排水设备4.通风设备5.起重设备九、泵房平面尺寸的确定十、泵房建筑高度的确定取水泵站设计任务书一、目的和要求1、 加深理解和巩固《水泵和水泵站》所讲授的内容。2、 掌握给水泵站工艺设计的步骤、方法和内容。3、 提高设计计算及绘图能力。4、 熟悉并能应用一些常用的设计资料及设计手册。5、 培育独立的分析问题和解决问题的能力。二、设计题目取水泵站工艺扩大初步设计三、设计资料1、 设计流量 4 万米 3/日（不包括厂内自用水），水厂自用水系数 α=10%。2、 泵水水质符合国家饮用水水源卫生规定。河边无冰冻现象，根据河岸地质地形已确定采纳 固定式取水泵房，从吸水井中抽水，吸水井采纳自流从江中取水，取水头部到吸水井间自流管的长度为150 米。3、 水源洪水位标高为 90.25 米（1%频率），枯水位标高为 75 米（97%频率），常年平均水位为 82.75米。4、 净化场混合井水面标高为 108.25 米，取水泵站到净化场输水干管全长为 100 米。5、 水厂为双电源进线，电力充分保证。四、设计内容及成果1、 设计内容取水头部，自流管；水泵机组及其平面布置；吸水井、泵房平面及高度；吸、压水管道；泵房辅助设备；输水干管。2、 设计成果设计成果包括两大部分。（1）设计说明书要求文字通顺，字体工整，简明扼要，内容完整，其它内容包括：设计概述；取水头部和自流管的设计计算；取水泵站流量和扬程的确定；水泵机组和电机的选择及布置；吸压水管的设计计算及布置；泵站辅助设备的选择；泵站平面及高度的确定。（2）、设计图纸图纸以 3**图纸为准，其它内容包括：取水头部和泵站工艺的平、剖面图，主要设备材料表。图面要干净，一定要求工程字体。五、时间安排本课程设计为二周。六、指导老师肖化政、王丽等 给水排水教研室2025、12、26一、一、设...
