变压器基础知识

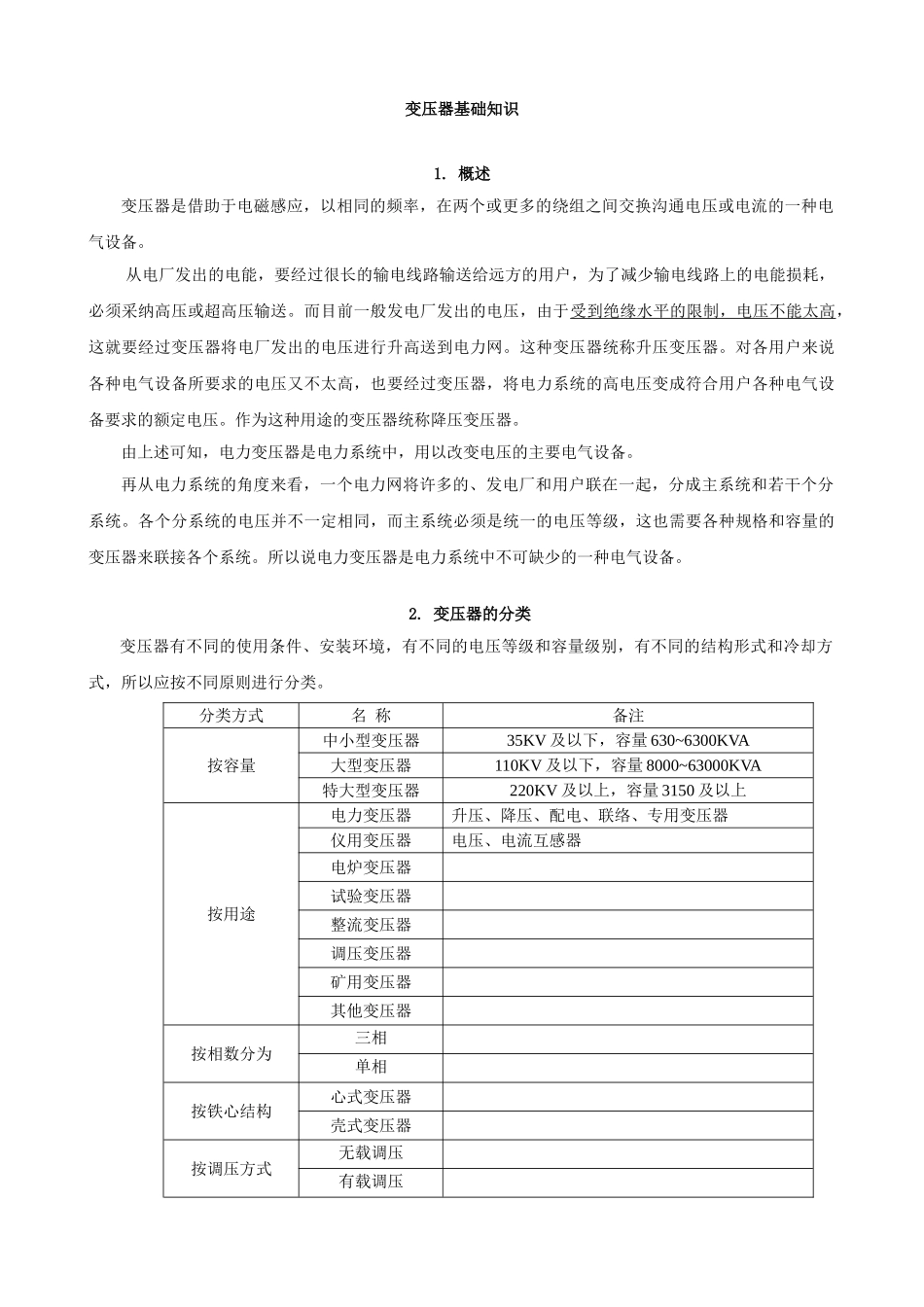

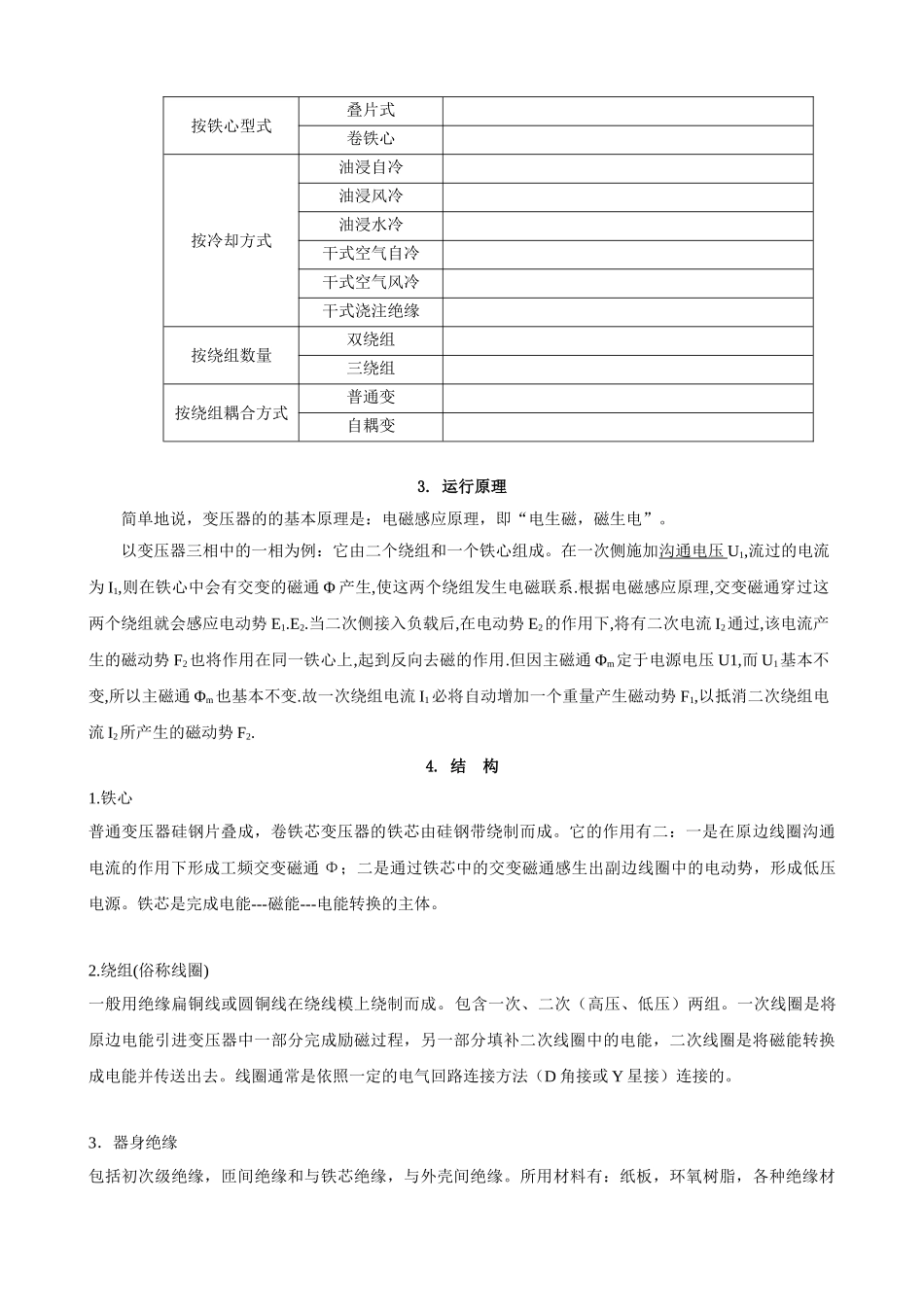

变压器基础知识1. 概述变压器是借助于电磁感应，以相同的频率，在两个或更多的绕组之间交换沟通电压或电流的一种电气设备。从电厂发出的电能，要经过很长的输电线路输送给远方的用户，为了减少输电线路上的电能损耗，必须采纳高压或超高压输送。而目前一般发电厂发出的电压，由于受到绝缘水平的限制，电压不能太高，这就要经过变压器将电厂发出的电压进行升高送到电力网。这种变压器统称升压变压器。对各用户来说各种电气设备所要求的电压又不太高，也要经过变压器，将电力系统的高电压变成符合用户各种电气设备要求的额定电压。作为这种用途的变压器统称降压变压器。由上述可知，电力变压器是电力系统中，用以改变电压的主要电气设备。再从电力系统的角度来看，一个电力网将许多的、发电厂和用户联在一起，分成主系统和若干个分系统。各个分系统的电压并不一定相同，而主系统必须是统一的电压等级，这也需要各种规格和容量的变压器来联接各个系统。所以说电力变压器是电力系统中不可缺少的一种电气设备。2. 变压器的分类变压器有不同的使用条件、安装环境，有不同的电压等级和容量级别，有不同的结构形式和冷却方式，所以应按不同原则进行分类。分类方式名 称备注按容量中小型变压器35KV 及以下，容量 630~6300KVA大型变压器110KV 及以下，容量 8000~63000KVA特大型变压器220KV 及以上，容量 3150 及以上按用途电力变压器升压、降压、配电、联络、专用变压器仪用变压器电压、电流互感器电炉变压器试验变压器整流变压器调压变压器矿用变压器其他变压器按相数分为三相单相按铁心结构心式变压器壳式变压器按调压方式无载调压有载调压按铁心型式叠片式卷铁心按冷却方式油浸自冷油浸风冷油浸水冷干式空气自冷干式空气风冷干式浇注绝缘按绕组数量双绕组三绕组按绕组耦合方式普通变自耦变3. 运行原理简单地说，变压器的的基本原理是：电磁感应原理，即“电生磁，磁生电”。以变压器三相中的一相为例：它由二个绕组和一个铁心组成。在一次侧施加沟通电压 U1,流过的电流为 I1,则在铁心中会有交变的磁通 Φ 产生,使这两个绕组发生电磁联系.根据电磁感应原理,交变磁通穿过这两个绕组就会感应电动势 E1.E2.当二次侧接入负载后,在电动势 E2的作用下,将有二次电流 I2通过,该电流产生的磁动势 F2也将作用在同一铁心上,起到反向去磁的作用.但因主磁通 Φm定于电源电压 U1,而 U1基本不变,所以主磁通 Φm也基本不变.故一次绕组电流 I1必将自...
