变电所中央空调风管制作技术交底

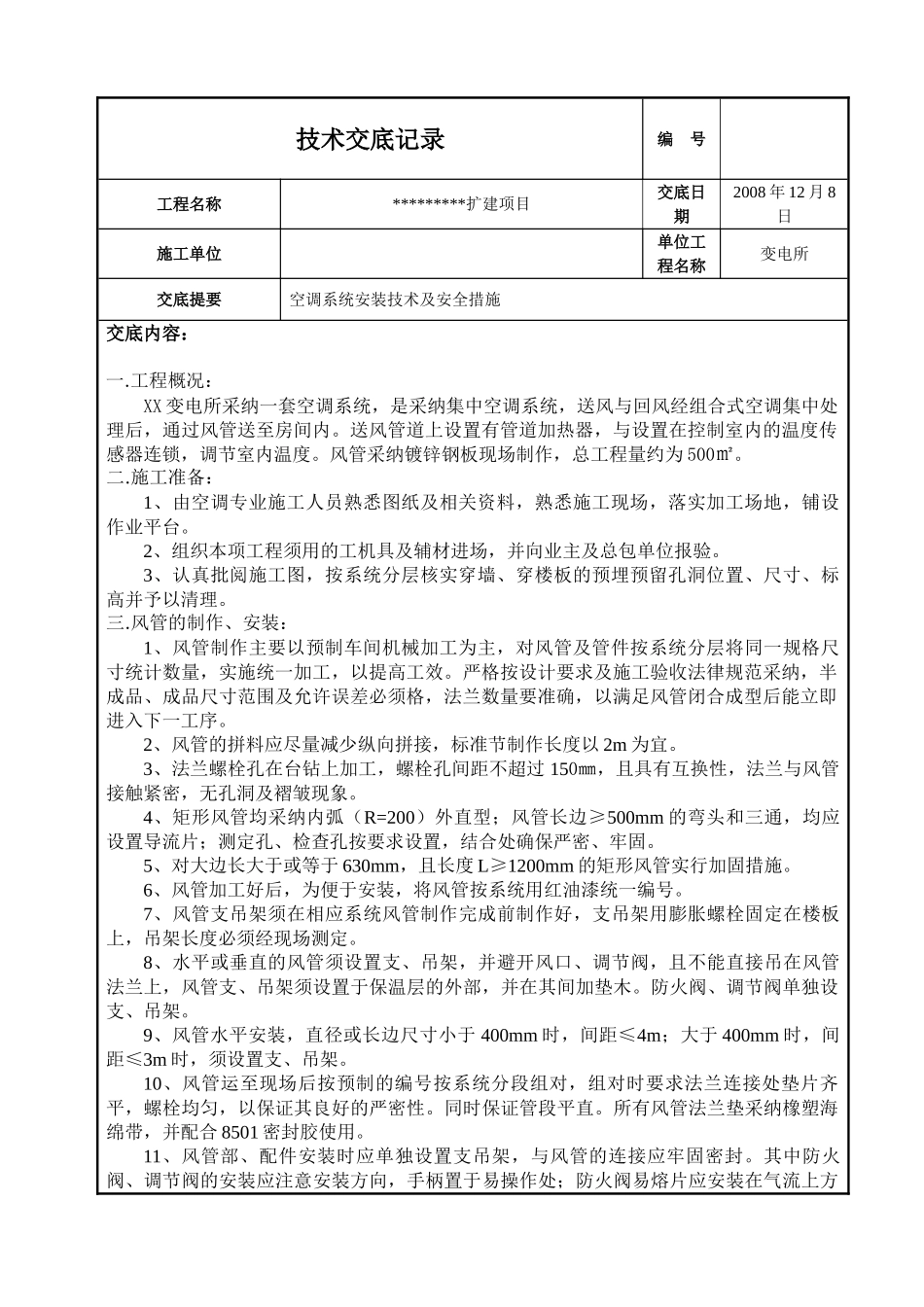

技术交底记录编 号工程名称*********扩建项目交底日期2008 年 12 月 8日施工单位单位工程名称变电所交底提要空调系统安装技术及安全措施交底内容：一.工程概况：XX 变电所采纳一套空调系统，是采纳集中空调系统，送风与回风经组合式空调集中处理后，通过风管送至房间内。送风管道上设置有管道加热器，与设置在控制室内的温度传感器连锁，调节室内温度。风管采纳镀锌钢板现场制作，总工程量约为 500㎡。二.施工准备：1、由空调专业施工人员熟悉图纸及相关资料，熟悉施工现场，落实加工场地，铺设作业平台。2、组织本项工程须用的工机具及辅材进场，并向业主及总包单位报验。3、认真批阅施工图，按系统分层核实穿墙、穿楼板的预埋预留孔洞位置、尺寸、标高并予以清理。三.风管的制作、安装：1、风管制作主要以预制车间机械加工为主，对风管及管件按系统分层将同一规格尺寸统计数量，实施统一加工，以提高工效。严格按设计要求及施工验收法律规范采纳，半成品、成品尺寸范围及允许误差必须格，法兰数量要准确，以满足风管闭合成型后能立即进入下一工序。2、风管的拼料应尽量减少纵向拼接，标准节制作长度以 2m 为宜。3、法兰螺栓孔在台钻上加工，螺栓孔间距不超过 150㎜，且具有互换性，法兰与风管接触紧密，无孔洞及褶皱现象。4、矩形风管均采纳内弧（R=200）外直型；风管长边≥500mm 的弯头和三通，均应设置导流片；测定孔、检查孔按要求设置，结合处确保严密、牢固。5、对大边长大于或等于 630mm，且长度 L≥1200mm 的矩形风管实行加固措施。6、风管加工好后，为便于安装，将风管按系统用红油漆统一编号。7、风管支吊架须在相应系统风管制作完成前制作好，支吊架用膨胀螺栓固定在楼板上，吊架长度必须经现场测定。8、水平或垂直的风管须设置支、吊架，并避开风口、调节阀，且不能直接吊在风管法兰上，风管支、吊架须设置于保温层的外部，并在其间加垫木。防火阀、调节阀单独设支、吊架。9、风管水平安装，直径或长边尺寸小于 400mm 时，间距≤4m；大于 400mm 时，间距≤3m 时，须设置支、吊架。10、风管运至现场后按预制的编号按系统分段组对，组对时要求法兰连接处垫片齐平，螺栓均匀，以保证其良好的严密性。同时保证管段平直。所有风管法兰垫采纳橡塑海绵带，并配合 8501 密封胶使用。11、风管部、配件安装时应单独设置支吊架，与风管的连接应牢固密封。其中防火阀、调节阀的安装应注意安装方向，手柄置于易操作处；防火阀...
