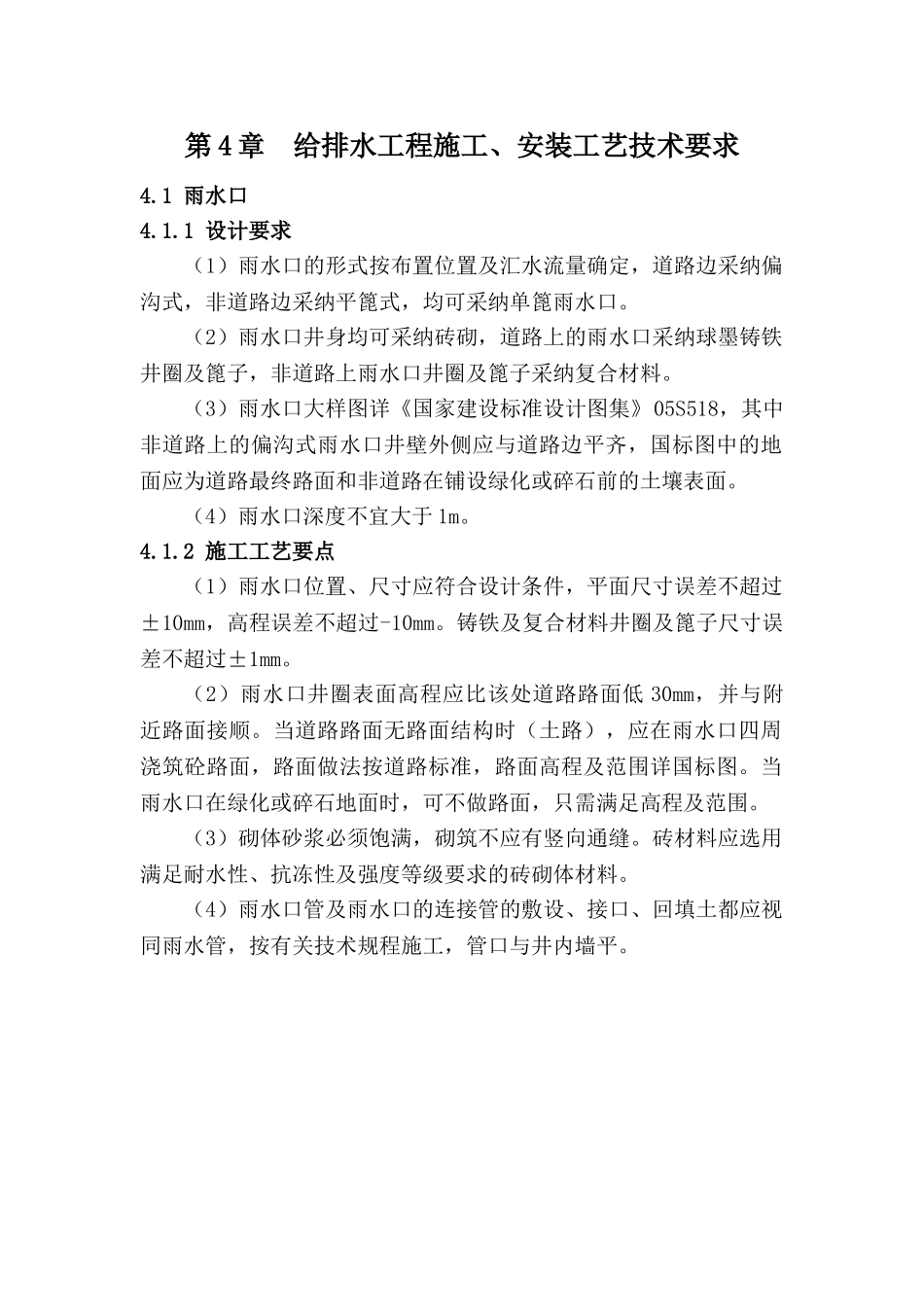

第 4 章 给排水工程施工、安装工艺技术要求4.1 雨水口4.1.1 设计要求（1）雨水口的形式按布置位置及汇水流量确定，道路边采纳偏沟式，非道路边采纳平篦式，均可采纳单篦雨水口。（2）雨水口井身均可采纳砖砌，道路上的雨水口采纳球墨铸铁井圈及篦子，非道路上雨水口井圈及篦子采纳复合材料。（3）雨水口大样图详《国家建设标准设计图集》05S518，其中非道路上的偏沟式雨水口井壁外侧应与道路边平齐，国标图中的地面应为道路最终路面和非道路在铺设绿化或碎石前的土壤表面。（4）雨水口深度不宜大于 1m。4.1.2 施工工艺要点（1）雨水口位置、尺寸应符合设计条件，平面尺寸误差不超过±10mm，高程误差不超过-10mm。铸铁及复合材料井圈及篦子尺寸误差不超过±1mm。（2）雨水口井圈表面高程应比该处道路路面低 30mm，并与附近路面接顺。当道路路面无路面结构时（土路），应在雨水口四周浇筑砼路面，路面做法按道路标准，路面高程及范围详国标图。当雨水口在绿化或碎石地面时，可不做路面，只需满足高程及范围。（3）砌体砂浆必须饱满，砌筑不应有竖向通缝。砖材料应选用满足耐水性、抗冻性及强度等级要求的砖砌体材料。（4）雨水口管及雨水口的连接管的敷设、接口、回填土都应视同雨水管，按有关技术规程施工，管口与井内墙平。4.1.3 样板图片图 4.1-1 雨水口效果图4.2 检查井4.2.1 设计要求（1）各类排水系统采纳的检查井应与系统相适应，雨水排水系统及含油废水排水系统采纳雨水检查井，生活污水排水系统采纳污水检查井。（2）各类检查井均可采纳砖砌，道路上的检查井采纳重型球墨铸铁井盖及支座，非道路上检查井采纳复合材料井盖及支座，井盖及支座规格均采纳∮700，踏步采纳塑钢踏步。（3）检查井大样图详《国家建设标准设计图集》02S515，铸铁井盖及盖座和塑钢踏步大样图详 97S501-1，复合材料井盖及盖座由设备供应商提供。（4）当排水管道布置在道路中心线时，检查井井盖应对应布置在道路中心线处。4.2.2 施工工艺要点（1）各类检查的型号、规格及布置位置必须严格执行设计图纸要求。（2）道路上的检查井井盖与路面持平，非道路上的井盖不应低于最终绿化或碎石表面。（3）各类检查井均应设置流槽，流槽的设置要求详 02S515。（4）砖砌体必须砂浆饱满，灰浆均匀。壁面处理前必须清除表面污物，浮灰等。盖板、井盖安装时加 1:2 防水水泥砂浆座浆及抹三角灰。（5）回填土时，先将座浆盖好，在井墙和井筒周围同时回填，回填土密实...
