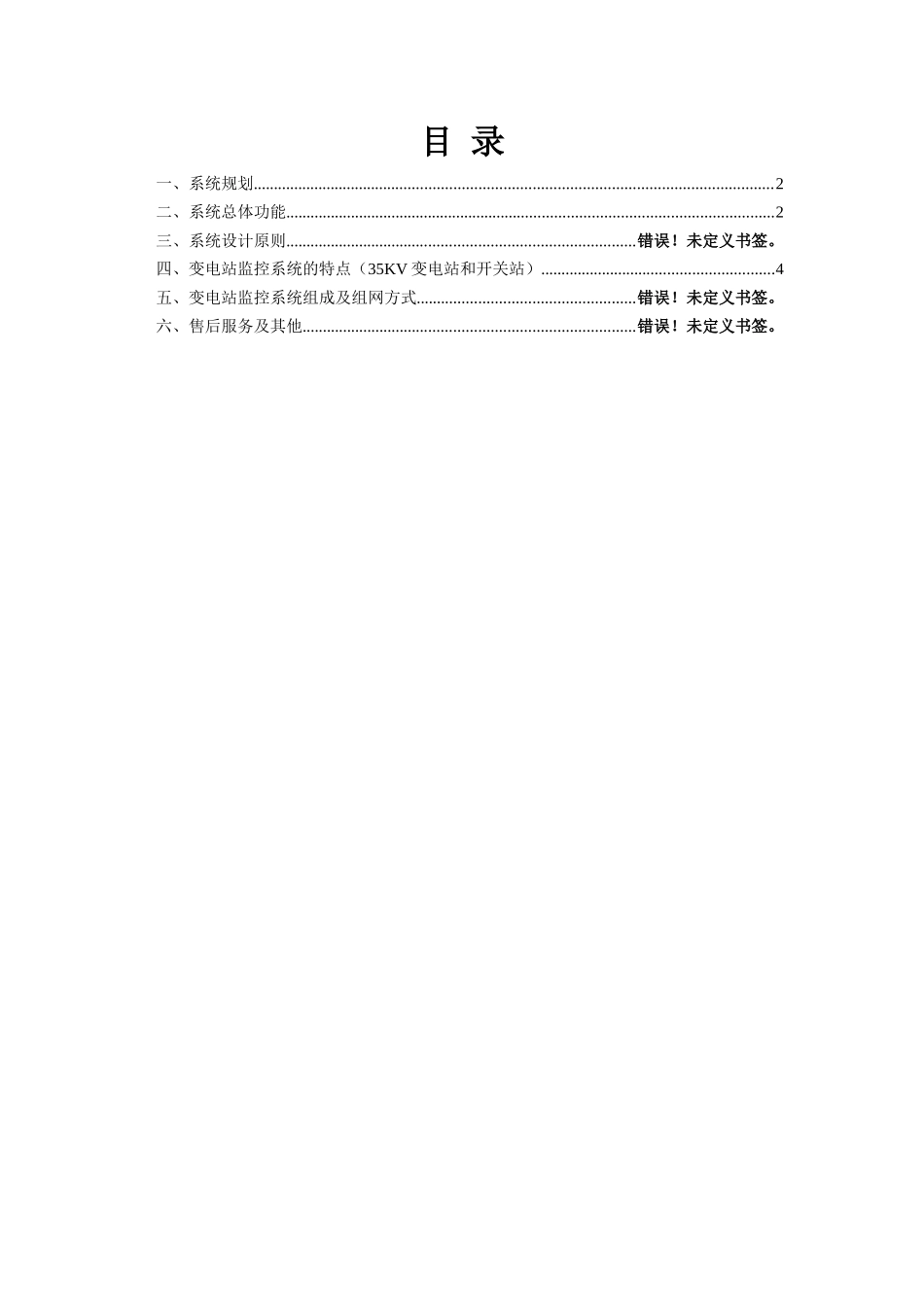

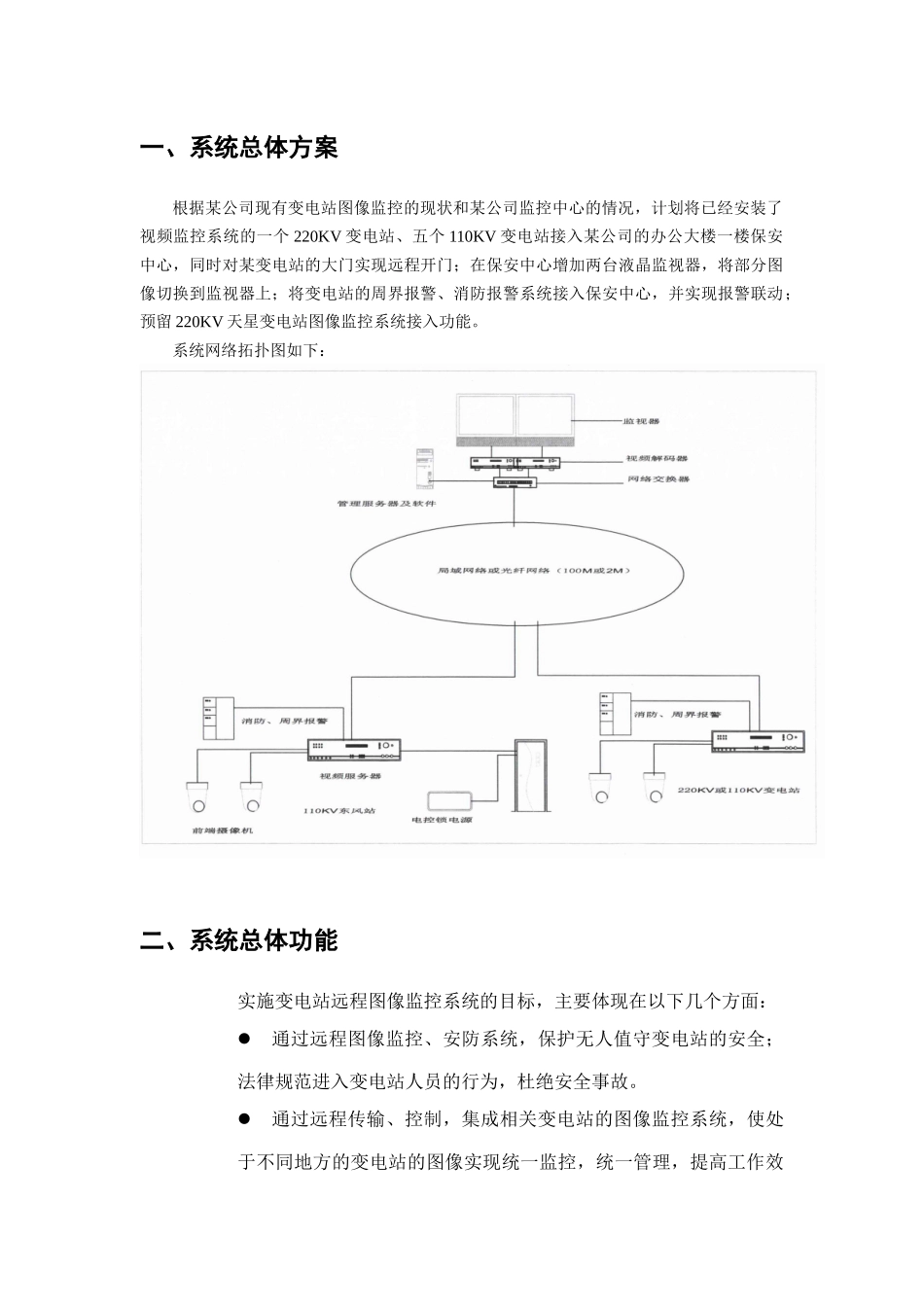

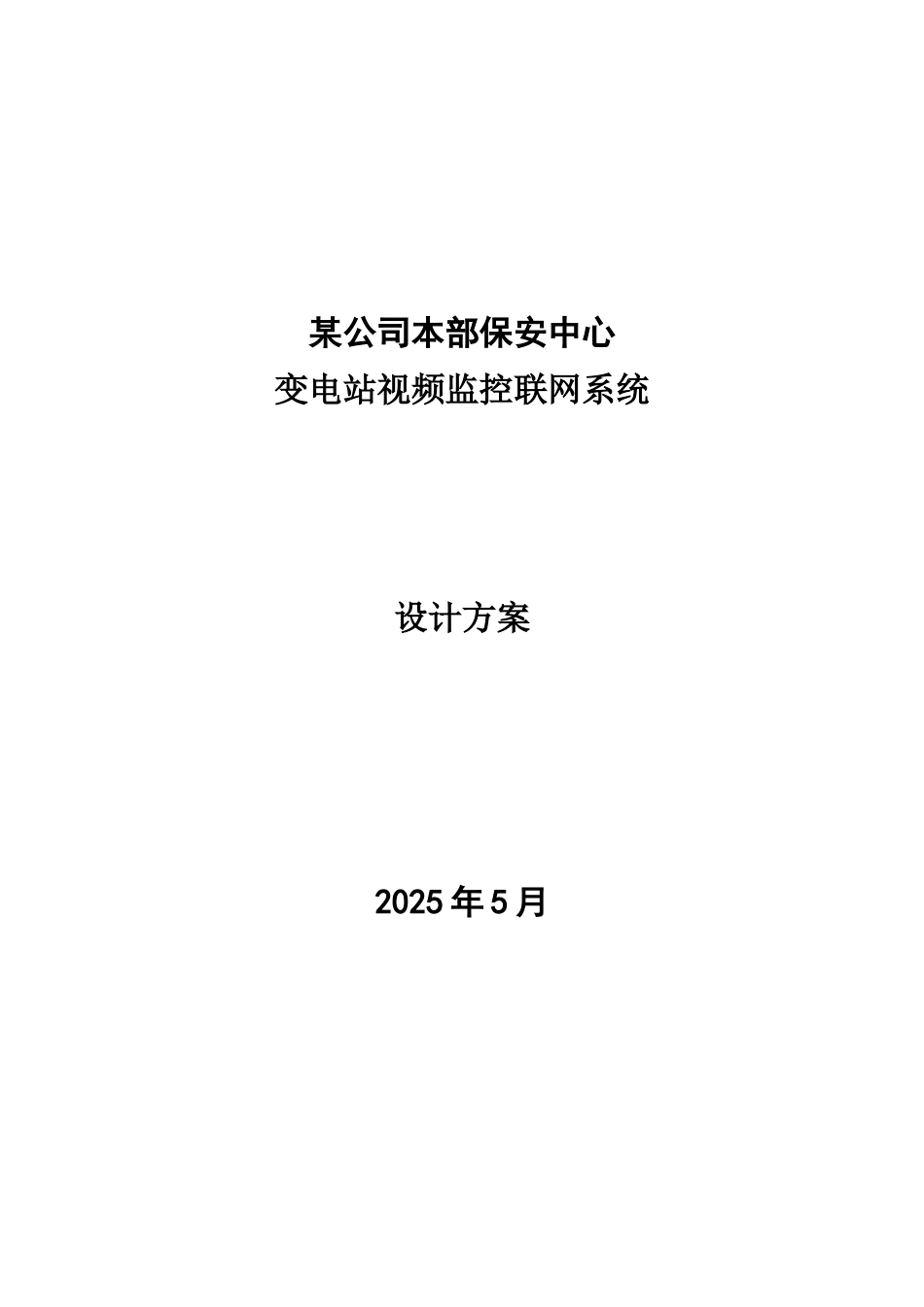

某公司本部保安中心变电站视频监控联网系统设计方案2025 年 5 月目 录一、系统规划..............................................................................................................................2二、系统总体功能.......................................................................................................................2三、系统设计原则.....................................................................................错误！未定义书签。四、变电站监控系统的特点（35KV 变电站和开关站）.........................................................4五、变电站监控系统组成及组网方式.....................................................错误！未定义书签。六、售后服务及其他.................................................................................错误！未定义书签。一、系统总体方案根据某公司现有变电站图像监控的现状和某公司监控中心的情况，计划将已经安装了视频监控系统的一个 220KV 变电站、五个 110KV 变电站接入某公司的办公大楼一楼保安中心，同时对某变电站的大门实现远程开门；在保安中心增加两台液晶监视器，将部分图像切换到监视器上；将变电站的周界报警、消防报警系统接入保安中心，并实现报警联动；预留 220KV 天星变电站图像监控系统接入功能。系统网络拓扑图如下：二、系统总体功能实施变电站远程图像监控系统的目标，主要体现在以下几个方面：通过远程图像监控、安防系统，保护无人值守变电站的安全；法律规范进入变电站人员的行为，杜绝安全事故。通过远程传输、控制，集成相关变电站的图像监控系统，使处于不同地方的变电站的图像实现统一监控，统一管理，提高工作效率和科学管理水平。 通过远程图像监控，起到预警和保护作用。配合其他系统（如变电站综合自动化系统等）的工作。2.1 监控对像  变电站内重要设备，重要场地，现场环境，大门及薄弱环节； 对 10KV 开关间进行监控。2.2 系统的基本功能 实时监视功能：利用安装在监视目标区域的摄像机监控区域进行现场实时监控，并将监视目标的动态图像远程传输到监控中心。同时，实现监控设备的现场控制和远程控制，包括左右、上下、聚焦、变焦、画面切换、远程开关机等。 录像功能：可通过定时计划录像、报警录像、手动随机录像等方式，随时保存现场录像资料...
