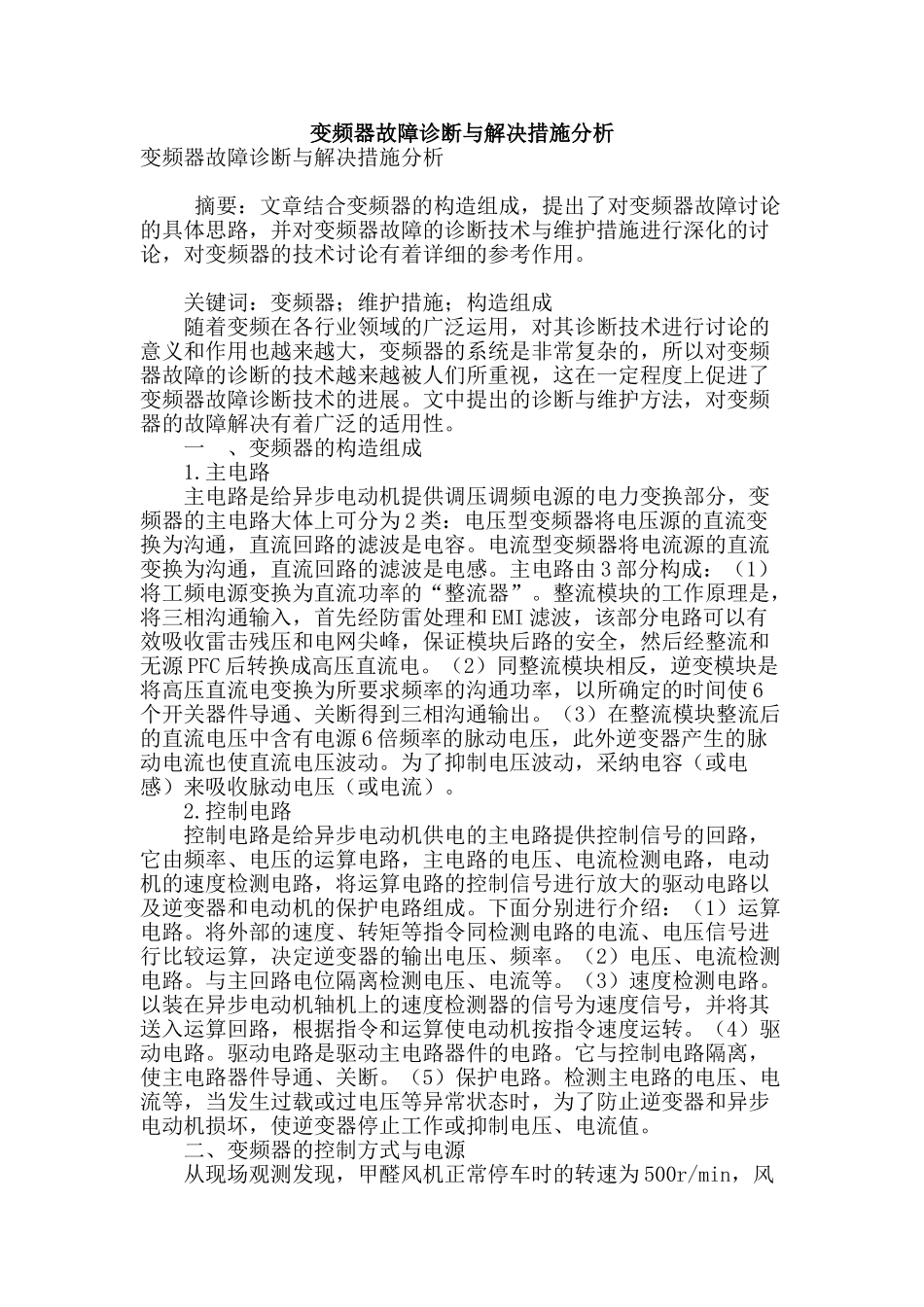

变频器故障诊断与解决措施分析变频器故障诊断与解决措施分析 摘要：文章结合变频器的构造组成，提出了对变频器故障讨论的具体思路，并对变频器故障的诊断技术与维护措施进行深化的讨论，对变频器的技术讨论有着详细的参考作用。 关键词：变频器；维护措施；构造组成 随着变频在各行业领域的广泛运用，对其诊断技术进行讨论的意义和作用也越来越大，变频器的系统是非常复杂的，所以对变频器故障的诊断的技术越来越被人们所重视，这在一定程度上促进了变频器故障诊断技术的进展。文中提出的诊断与维护方法，对变频器的故障解决有着广泛的适用性。 一 、变频器的构造组成 1.主电路 主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为 2 类：电压型变频器将电压源的直流变换为沟通，直流回路的滤波是电容。电流型变频器将电流源的直流变换为沟通，直流回路的滤波是电感。主电路由 3 部分构成：（1）将工频电源变换为直流功率的“整流器”。整流模块的工作原理是，将三相沟通输入，首先经防雷处理和 EMI 滤波，该部分电路可以有效吸收雷击残压和电网尖峰，保证模块后路的安全，然后经整流和无源 PFC 后转换成高压直流电。（2）同整流模块相反，逆变模块是将高压直流电变换为所要求频率的沟通功率，以所确定的时间使 6个开关器件导通、关断得到三相沟通输出。（3）在整流模块整流后的直流电压中含有电源 6 倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压波动。为了抑制电压波动，采纳电容（或电感）来吸收脉动电压（或电流）。 2.控制电路 控制电路是给异步电动机供电的主电路提供控制信号的回路，它由频率、电压的运算电路，主电路的电压、电流检测电路，电动机的速度检测电路，将运算电路的控制信号进行放大的驱动电路以及逆变器和电动机的保护电路组成。下面分别进行介绍：（1）运算电路。将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。（2）电压、电流检测电路。与主回路电位隔离检测电压、电流等。（3）速度检测电路。以装在异步电动机轴机上的速度检测器的信号为速度信号，并将其送入运算回路，根据指令和运算使电动机按指令速度运转。（4）驱动电路。驱动电路是驱动主电路器件的电路。它与控制电路隔离，使主电路器件导通、关断。（5）保护电路。检测主电路的电压、电流等，当发生过载或过电压等异常状态时，为了防止逆变器和异步...
