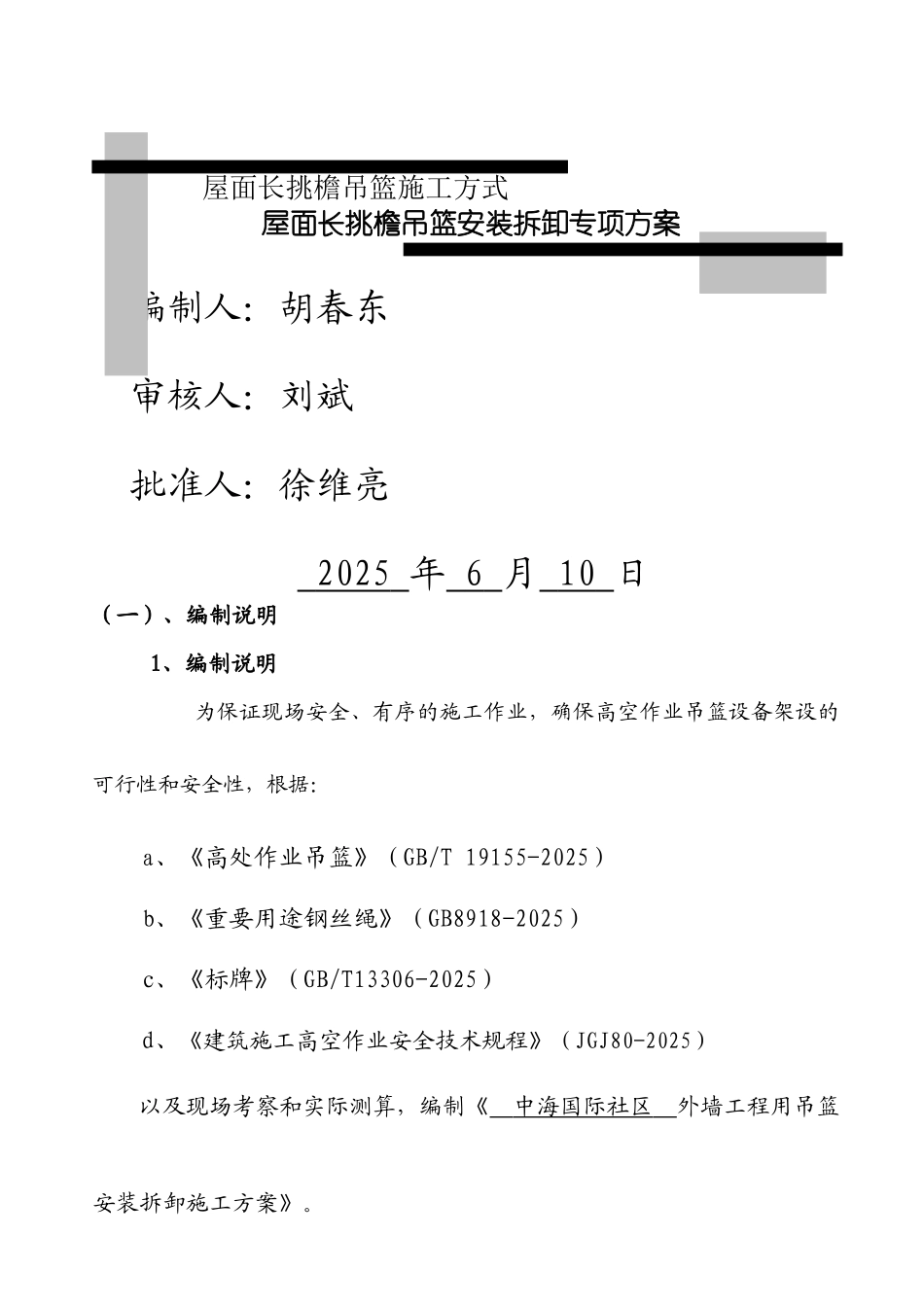

吊篮斜屋面穿孔方式施工方案

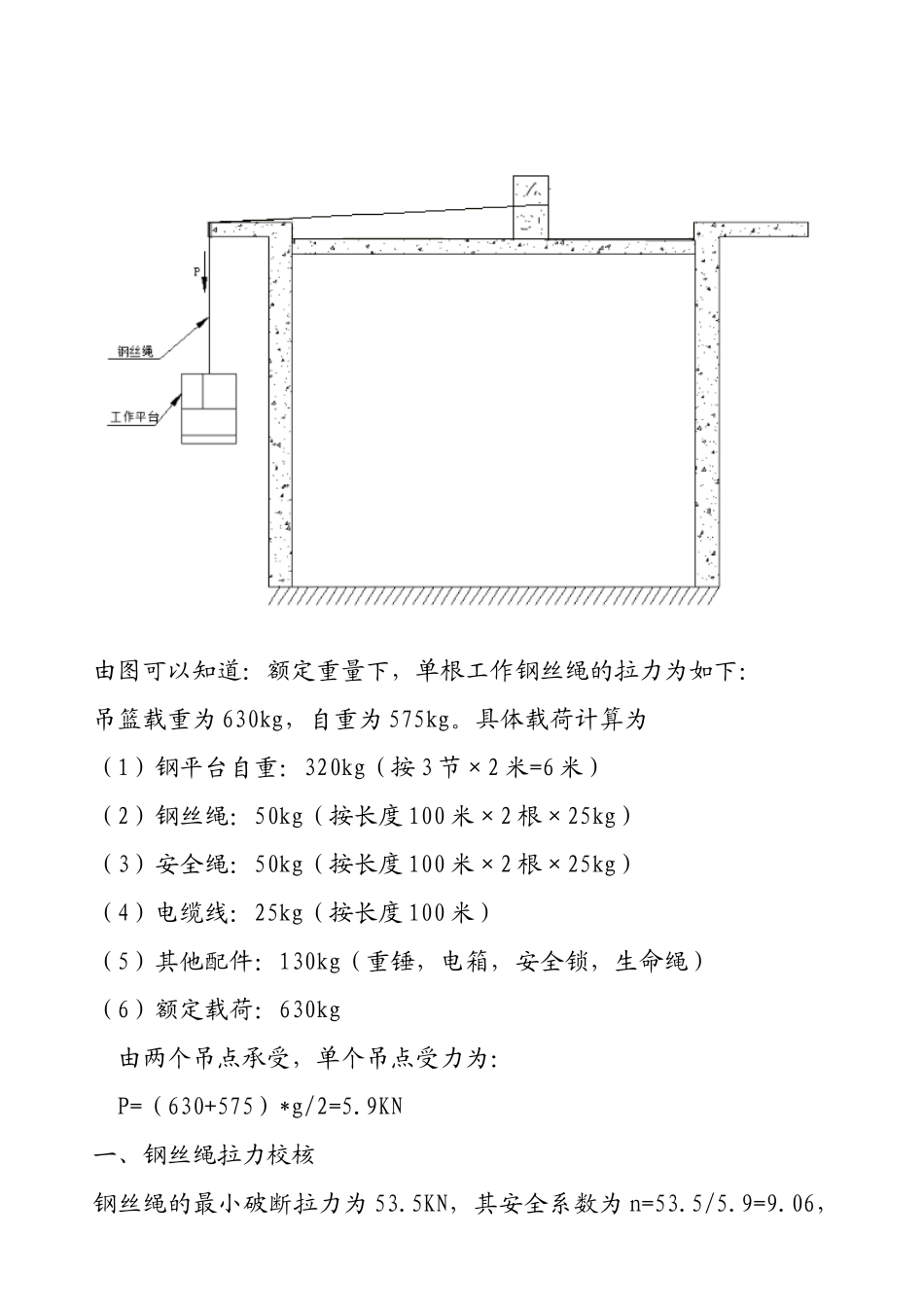

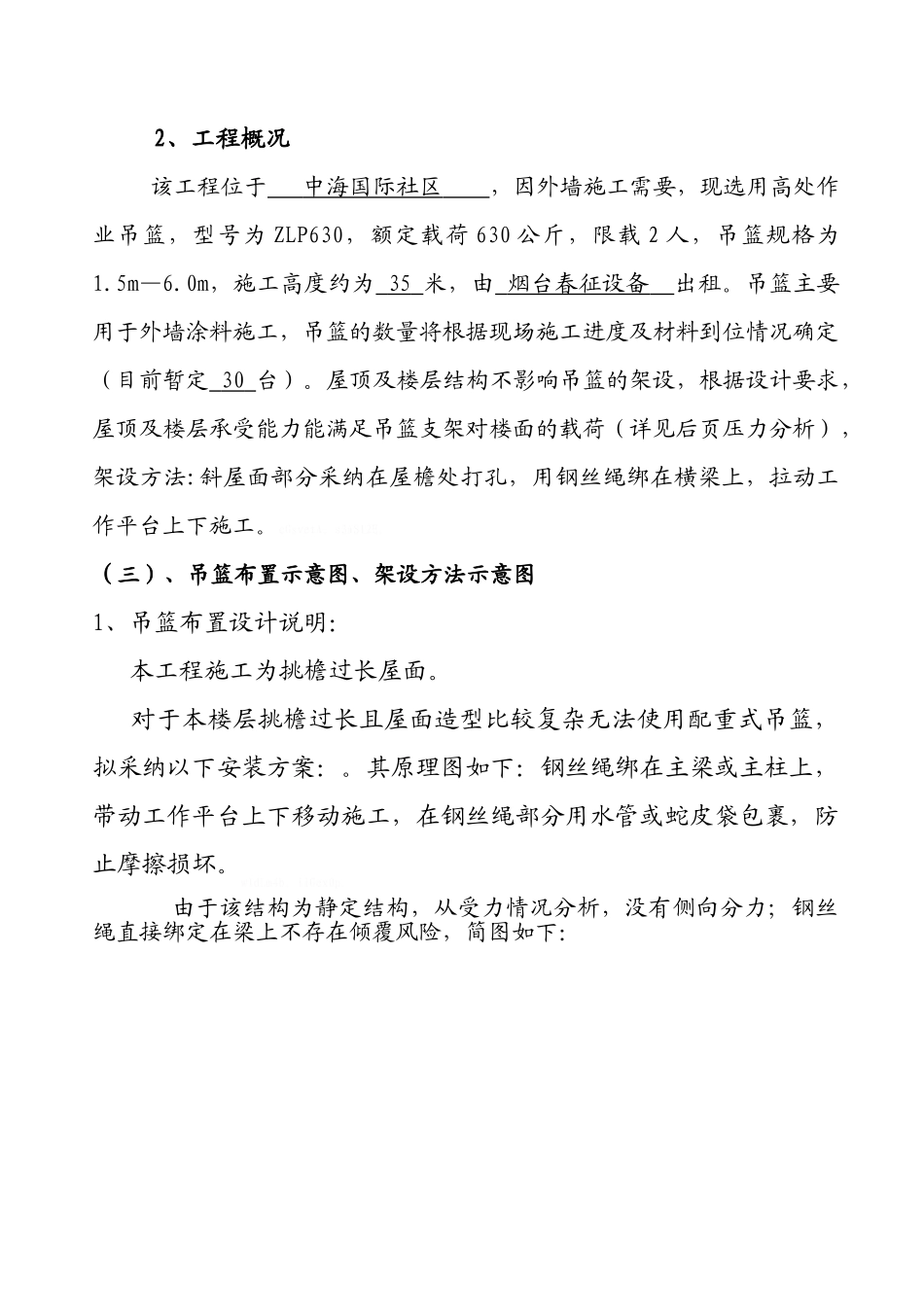

编制人：胡春东审核人：刘斌批准人：徐维亮 2025 年 6 月 10 日（一）、编制说明1、编制说明 为保证现场安全、有序的施工作业，确保高空作业吊篮设备架设的可行性和安全性，根据：a、《高处作业吊篮》（GB/T 19155-2025）b、《重要用途钢丝绳》（GB8918-2025） c、《标牌》（GB/T13306-2025）d、《建筑施工高空作业安全技术规程》（JGJ80-2025）以及现场考察和实际测算，编制《 中海国际社区 外墙工程用吊篮安装拆卸施工方案》。 屋面长挑檐吊篮施工方式屋面长挑檐吊篮安装拆卸专项方案2、工程概况该工程位于 中海国际社区 ，因外墙施工需要，现选用高处作业吊篮，型号为 ZLP630，额定载荷 630 公斤，限载 2 人，吊篮规格为1.5m—6.0m，施工高度约为 35 米，由 烟台春征设备 出租。吊篮主要用于外墙涂料施工，吊篮的数量将根据现场施工进度及材料到位情况确定（目前暂定 30 台）。屋顶及楼层结构不影响吊篮的架设，根据设计要求，屋顶及楼层承受能力能满足吊篮支架对楼面的载荷（详见后页压力分析），架设方法:斜屋面部分采纳在屋檐处打孔，用钢丝绳绑在横梁上，拉动工作平台上下施工。cGsvetA。s3aSl2E。（三）、吊篮布置示意图、架设方法示意图1、吊篮布置设计说明：本工程施工为挑檐过长屋面。 对于本楼层挑檐过长且屋面造型比较复杂无法使用配重式吊篮，拟采纳以下安装方案：。其原理图如下：钢丝绳绑在主梁或主柱上，带动工作平台上下移动施工，在钢丝绳部分用水管或蛇皮袋包裹，防止摩擦损坏。wldLm4b。iiGex0p。 由于该结构为静定结构，从受力情况分析，没有侧向分力；钢丝绳直接绑定在梁上不存在倾覆风险，简图如下： 由图可以知道：额定重量下，单根工作钢丝绳的拉力为如下：吊篮载重为 630kg，自重为 575kg。具体载荷计算为（1）钢平台自重：320kg（按 3 节×2 米=6 米）（2）钢丝绳：50kg（按长度 100 米×2 根×25kg）（3）安全绳：50kg（按长度 100 米×2 根×25kg）（4）电缆线：25kg（按长度 100 米）（5）其他配件：130kg（重锤，电箱，安全锁，生命绳）（6）额定载荷：630kg 由两个吊点承受，单个吊点受力为： P=（630+575）*g/2=5.9KN一、钢丝绳拉力校核钢丝绳的最小破断拉力为 53.5KN，其安全系数为 n=53.5/5.9=9.06，符合安全系数大于 9 的国标要求.h7WcLhn。x0g6pqp。使用此方案时，钢丝绳与平台尖锐接触处，裹上蛇皮袋，防止磨损断丝，确保安全使用从以上校核计算分析，采...
