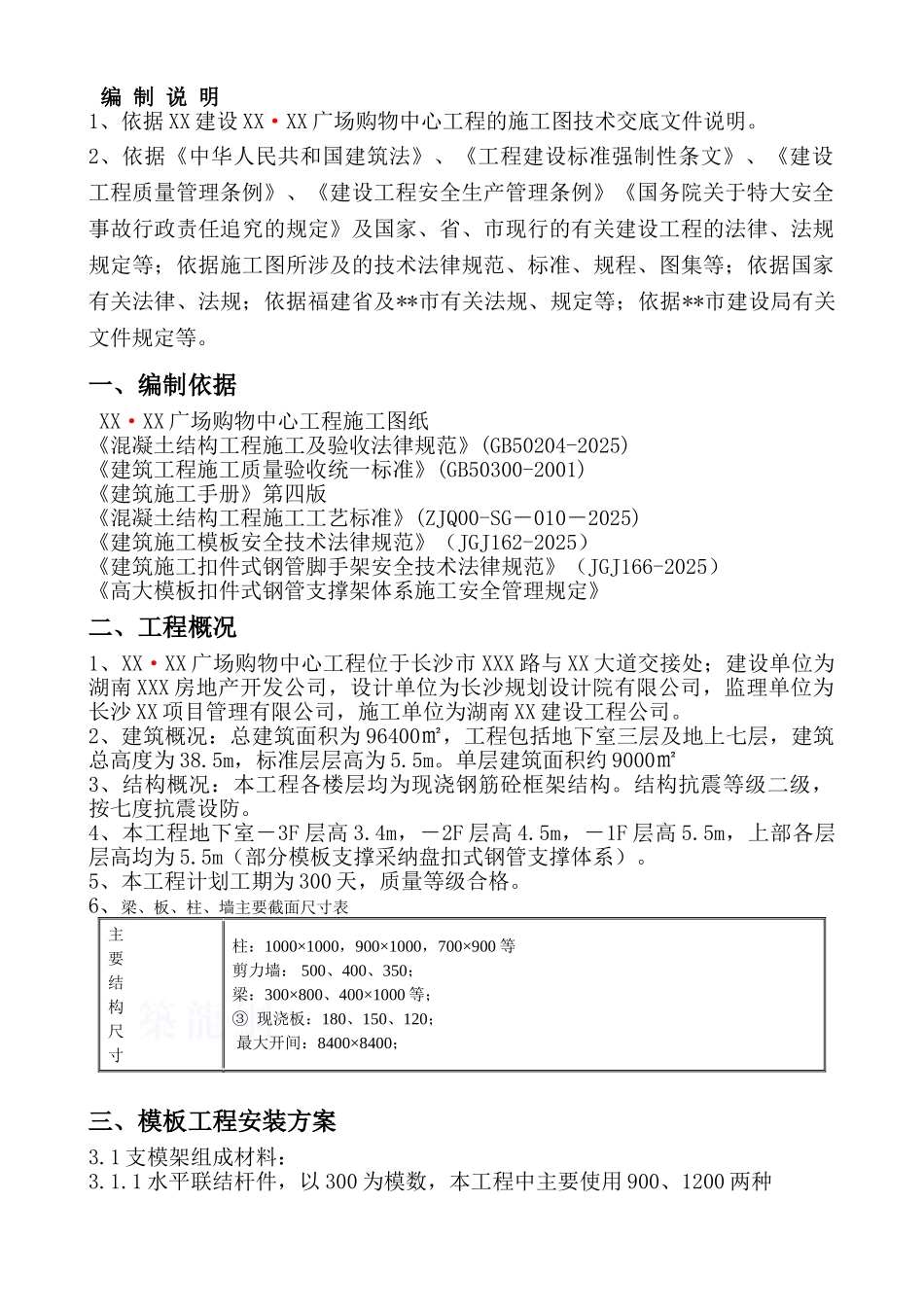

盘扣式钢管模板支撑架施 工 方 案工程名称： XX · XX 广场购物中心 编 制 人： 审 核 人： 编 制 说 明1、依据 XX 建设 XX·XX 广场购物中心工程的施工图技术交底文件说明。2、依据《中华人民共和国建筑法》、《工程建设标准强制性条文》、《建设工程质量管理条例》、《建设工程安全生产管理条例》《国务院关于特大安全事故行政责任追究的规定》及国家、省、市现行的有关建设工程的法律、法规规定等；依据施工图所涉及的技术法律规范、标准、规程、图集等；依据国家有关法律、法规；依据福建省及**市有关法规、规定等；依据**市建设局有关文件规定等。一、编制依据XX·XX 广场购物中心工程施工图纸《混凝土结构工程施工及验收法律规范》(GB50204-2025)《建筑工程施工质量验收统一标准》(GB50300-2001)《建筑施工手册》第四版《混凝土结构工程施工工艺标准》(ZJQ00-SG－010－2025)《建筑施工模板安全技术法律规范》（JGJ162-2025）《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ166-2025）《高大模板扣件式钢管支撑架体系施工安全管理规定》二、工程概况1、XX·XX 广场购物中心工程位于长沙市 XXX 路与 XX 大道交接处；建设单位为湖南 XXX 房地产开发公司，设计单位为长沙规划设计院有限公司，监理单位为长沙 XX 项目管理有限公司，施工单位为湖南 XX 建设工程公司。2、建筑概况：总建筑面积为 96400㎡，工程包括地下室三层及地上七层，建筑总高度为 38.5m，标准层层高为 5.5m。单层建筑面积约 9000㎡3、结构概况：本工程各楼层均为现浇钢筋砼框架结构。结构抗震等级二级，按七度抗震设防。4、本工程地下室－3F 层高 3.4m，－2F 层高 4.5m，－1F 层高 5.5m，上部各层层高均为 5.5m（部分模板支撑采纳盘扣式钢管支撑体系）。5、本工程计划工期为 300 天，质量等级合格。6、梁、板、柱、墙主要截面尺寸表主要结构尺寸柱：1000×1000，900×1000，700×900 等剪力墙： 500、400、350；梁：300×800、400×1000 等；③ 现浇板：180、150、120； 最大开间：8400×8400；三、模板工程安装方案3.1 支模架组成材料：3.1.1 水平联结杆件，以 300 为模数，本工程中主要使用 900、1200 两种3.1.2 立杆与水平杆联结节点大样图： 3.1.3 轮扣大样图：3.1.4 模板底面托梁结构 3.1.5 支架系统工程实际3.2 盘扣式模板支撑架节点构造要求（详见附图 1）：盘扣式插销采纳 5mm 厚的型钢成品支...
