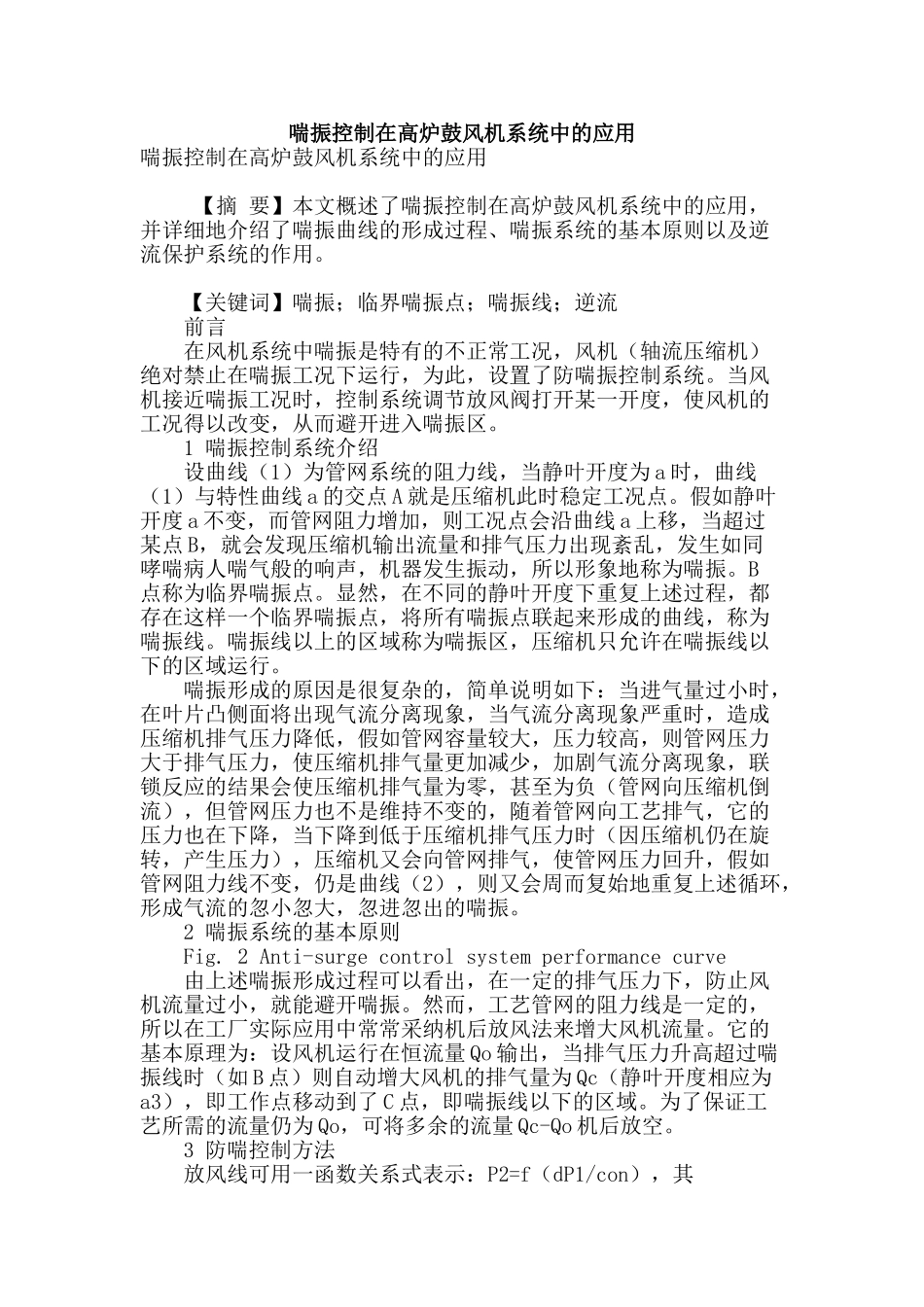

喘振控制在高炉鼓风机系统中的应用喘振控制在高炉鼓风机系统中的应用 【摘 要】本文概述了喘振控制在高炉鼓风机系统中的应用，并详细地介绍了喘振曲线的形成过程、喘振系统的基本原则以及逆流保护系统的作用。 【关键词】喘振；临界喘振点；喘振线；逆流 前言 在风机系统中喘振是特有的不正常工况，风机（轴流压缩机）绝对禁止在喘振工况下运行，为此，设置了防喘振控制系统。当风机接近喘振工况时，控制系统调节放风阀打开某一开度，使风机的工况得以改变，从而避开进入喘振区。 1 喘振控制系统介绍 设曲线（1）为管网系统的阻力线，当静叶开度为 a 时，曲线（1）与特性曲线 a 的交点 A 就是压缩机此时稳定工况点。假如静叶开度 a 不变，而管网阻力增加，则工况点会沿曲线 a 上移，当超过某点 B，就会发现压缩机输出流量和排气压力出现紊乱，发生如同哮喘病人喘气般的响声，机器发生振动，所以形象地称为喘振。B点称为临界喘振点。显然，在不同的静叶开度下重复上述过程，都存在这样一个临界喘振点，将所有喘振点联起来形成的曲线，称为喘振线。喘振线以上的区域称为喘振区，压缩机只允许在喘振线以下的区域运行。 喘振形成的原因是很复杂的，简单说明如下：当进气量过小时，在叶片凸侧面将出现气流分离现象，当气流分离现象严重时，造成压缩机排气压力降低，假如管网容量较大，压力较高，则管网压力大于排气压力，使压缩机排气量更加减少，加剧气流分离现象，联锁反应的结果会使压缩机排气量为零，甚至为负（管网向压缩机倒流），但管网压力也不是维持不变的，随着管网向工艺排气，它的压力也在下降，当下降到低于压缩机排气压力时（因压缩机仍在旋转，产生压力），压缩机又会向管网排气，使管网压力回升，假如管网阻力线不变，仍是曲线（2），则又会周而复始地重复上述循环，形成气流的忽小忽大，忽进忽出的喘振。 2 喘振系统的基本原则 Fig. 2 Anti-surge control system performance curve 由上述喘振形成过程可以看出，在一定的排气压力下，防止风机流量过小，就能避开喘振。然而，工艺管网的阻力线是一定的，所以在工厂实际应用中常常采纳机后放风法来增大风机流量。它的基本原理为：设风机运行在恒流量 Qo 输出，当排气压力升高超过喘振线时（如 B 点）则自动增大风机的排气量为 Qc（静叶开度相应为a3），即工作点移动到了 C 点，即喘振线以下的区域。为了保证工艺所需的流量仍为 Qo，可将多余的流...
