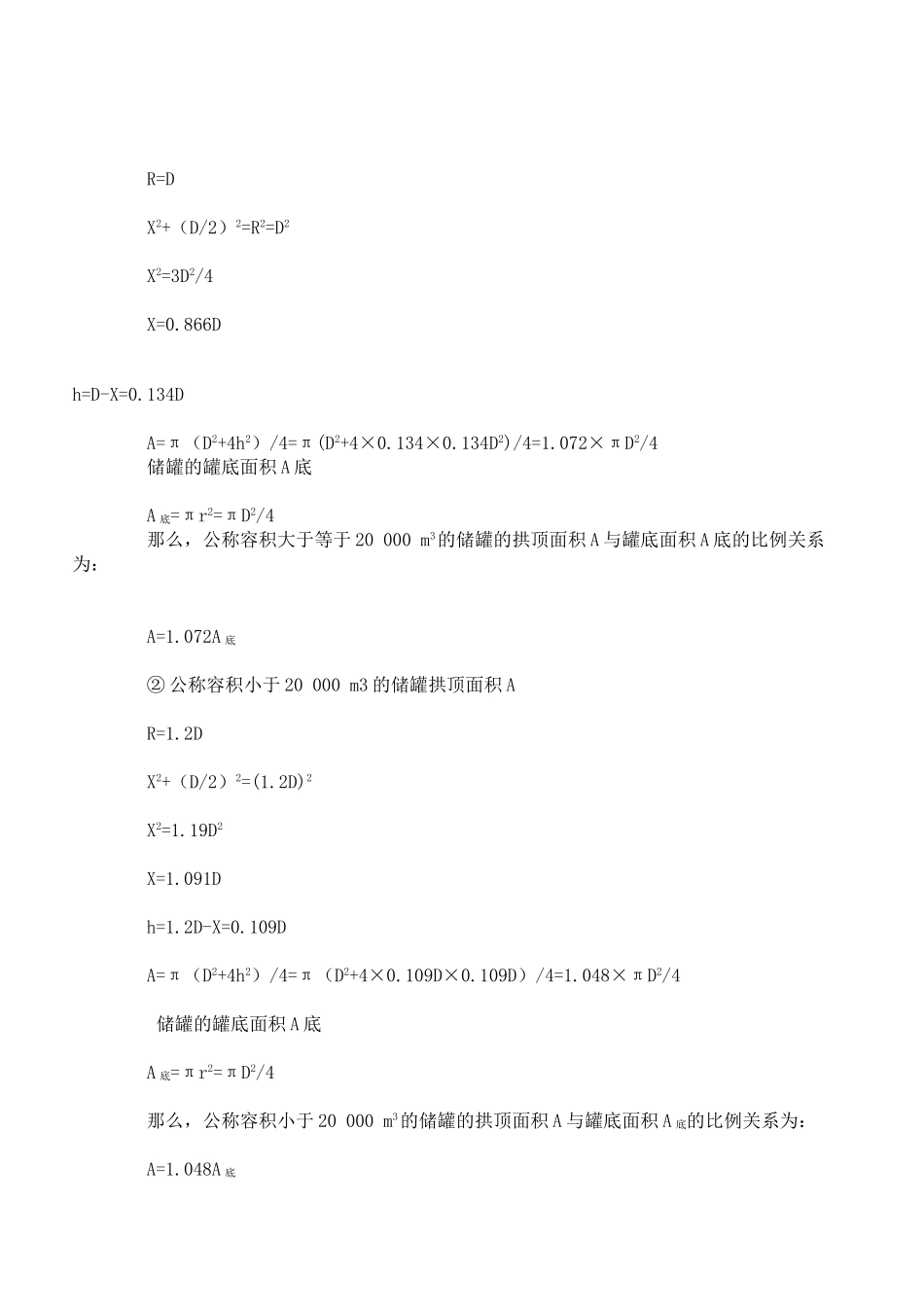

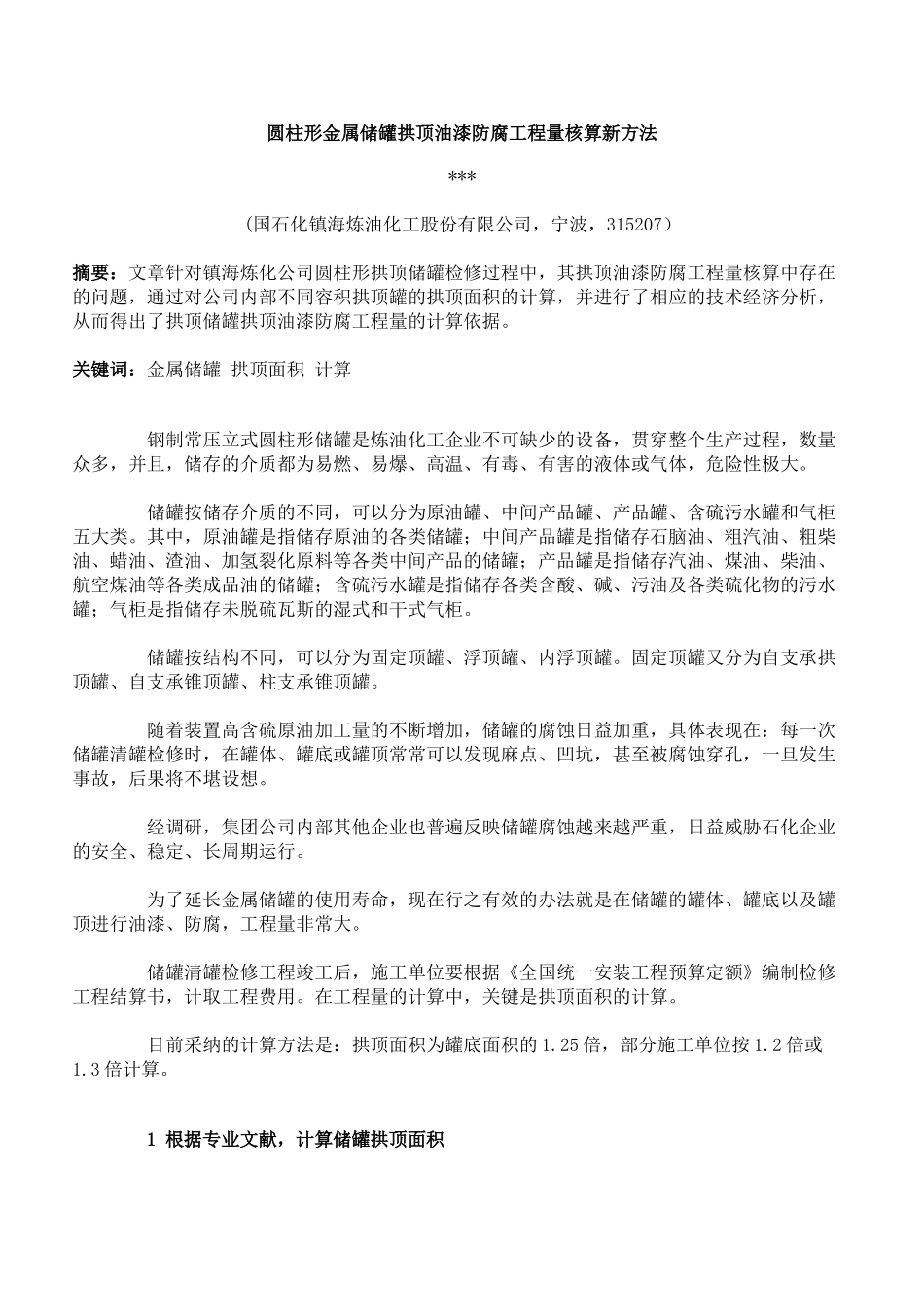

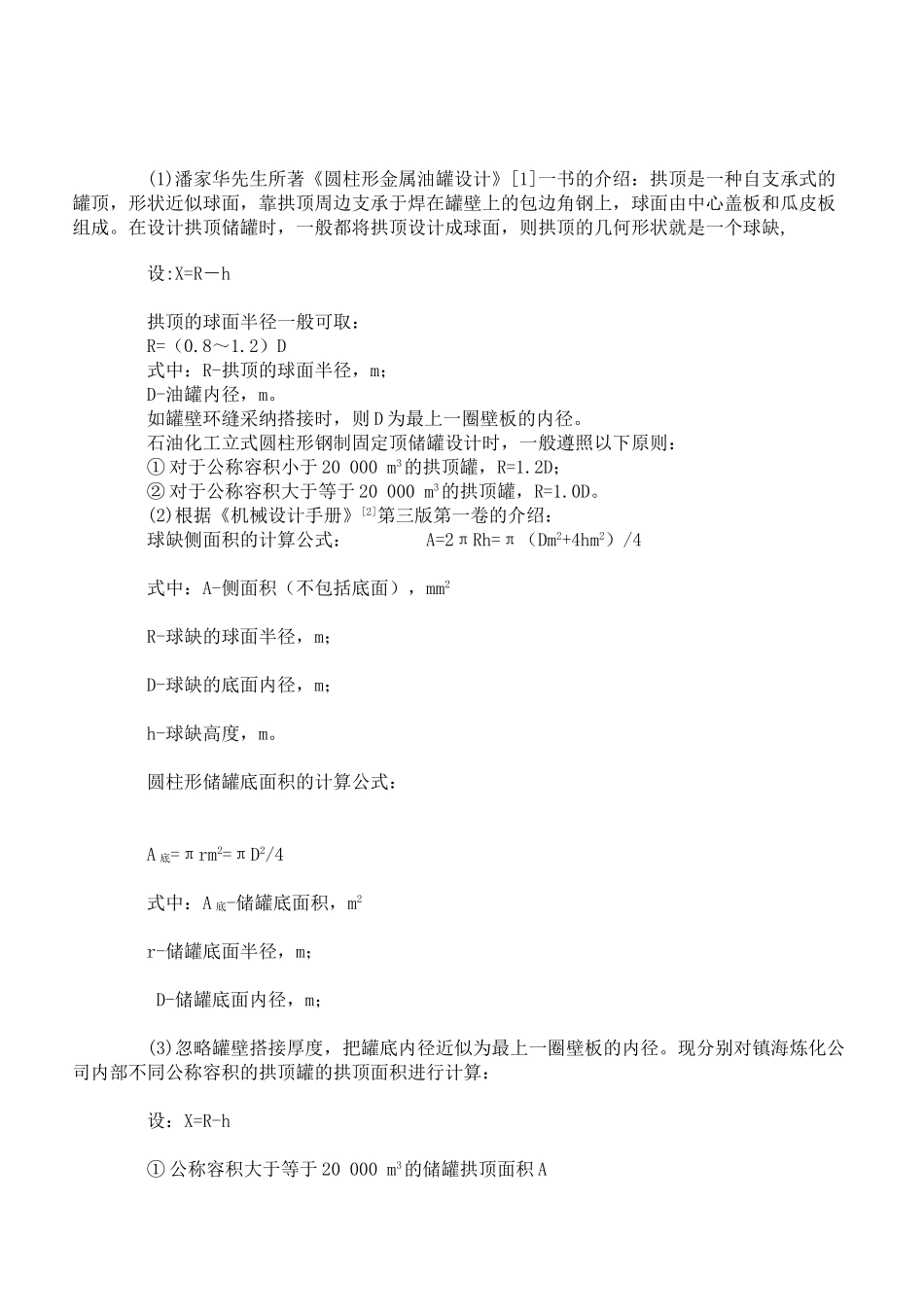

圆柱形金属储罐拱顶油漆防腐工程量核算新方法 ***(国石化镇海炼油化工股份有限公司，宁波，315207）摘要：文章针对镇海炼化公司圆柱形拱顶储罐检修过程中，其拱顶油漆防腐工程量核算中存在的问题，通过对公司内部不同容积拱顶罐的拱顶面积的计算，并进行了相应的技术经济分析，从而得出了拱顶储罐拱顶油漆防腐工程量的计算依据。 关键词：金属储罐 拱顶面积 计算 钢制常压立式圆柱形储罐是炼油化工企业不可缺少的设备，贯穿整个生产过程，数量众多，并且，储存的介质都为易燃、易爆、高温、有毒、有害的液体或气体，危险性极大。 储罐按储存介质的不同，可以分为原油罐、中间产品罐、产品罐、含硫污水罐和气柜五大类。其中，原油罐是指储存原油的各类储罐；中间产品罐是指储存石脑油、粗汽油、粗柴油、蜡油、渣油、加氢裂化原料等各类中间产品的储罐；产品罐是指储存汽油、煤油、柴油、航空煤油等各类成品油的储罐；含硫污水罐是指储存各类含酸、碱、污油及各类硫化物的污水罐；气柜是指储存未脱硫瓦斯的湿式和干式气柜。 储罐按结构不同，可以分为固定顶罐、浮顶罐、内浮顶罐。固定顶罐又分为自支承拱顶罐、自支承锥顶罐、柱支承锥顶罐。 随着装置高含硫原油加工量的不断增加，储罐的腐蚀日益加重，具体表现在：每一次储罐清罐检修时，在罐体、罐底或罐顶常常可以发现麻点、凹坑，甚至被腐蚀穿孔，一旦发生事故，后果将不堪设想。 经调研，集团公司内部其他企业也普遍反映储罐腐蚀越来越严重，日益威胁石化企业的安全、稳定、长周期运行。 为了延长金属储罐的使用寿命，现在行之有效的办法就是在储罐的罐体、罐底以及罐顶进行油漆、防腐，工程量非常大。 储罐清罐检修工程竣工后，施工单位要根据《全国统一安装工程预算定额》编制检修工程结算书，计取工程费用。在工程量的计算中，关键是拱顶面积的计算。 目前采纳的计算方法是：拱顶面积为罐底面积的 1.25 倍，部分施工单位按 1.2 倍或1.3 倍计算。 1 根据专业文献，计算储罐拱顶面积 (1)潘家华先生所著《圆柱形金属油罐设计》[1]一书的介绍：拱顶是一种自支承式的罐顶，形状近似球面，靠拱顶周边支承于焊在罐壁上的包边角钢上，球面由中心盖板和瓜皮板组成。在设计拱顶储罐时，一般都将拱顶设计成球面，则拱顶的几何形状就是一个球缺, 设:X=R－h 拱顶的球面半径一般可取： R=（0.8～1.2）D 式中：R-拱顶的球面半径，m； D-油罐内径，m。 如罐壁环缝采纳搭接时，则 D...
