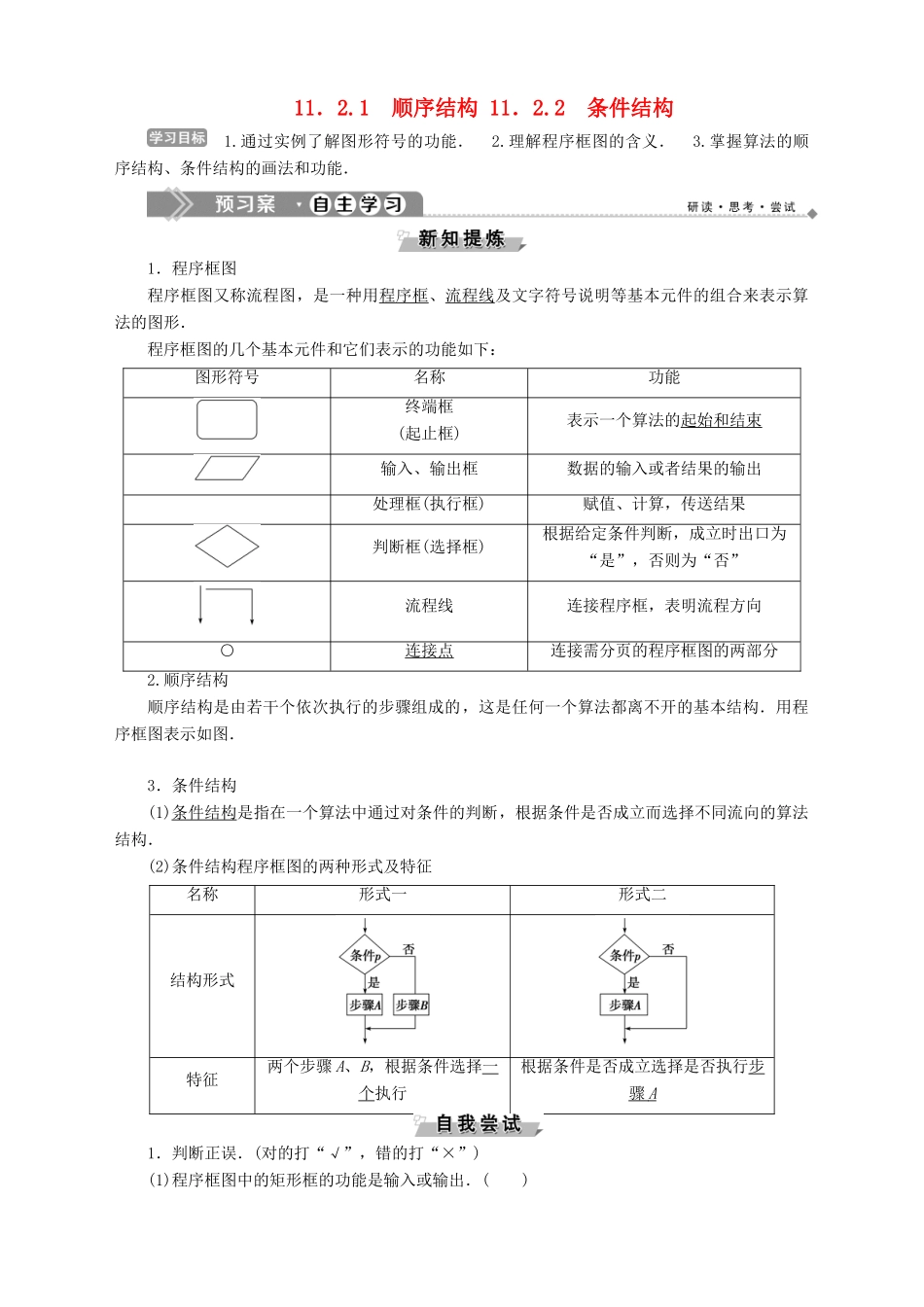

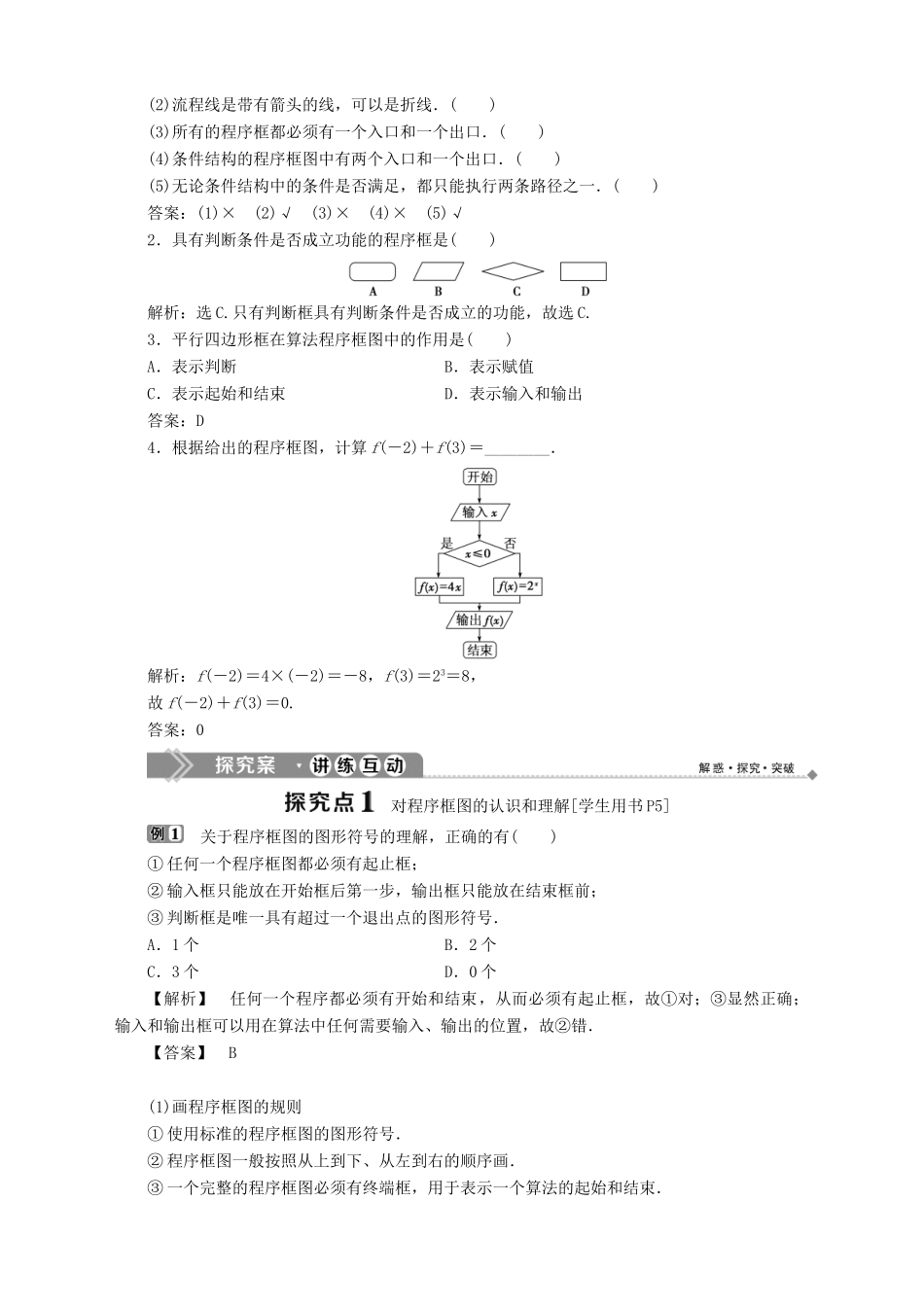

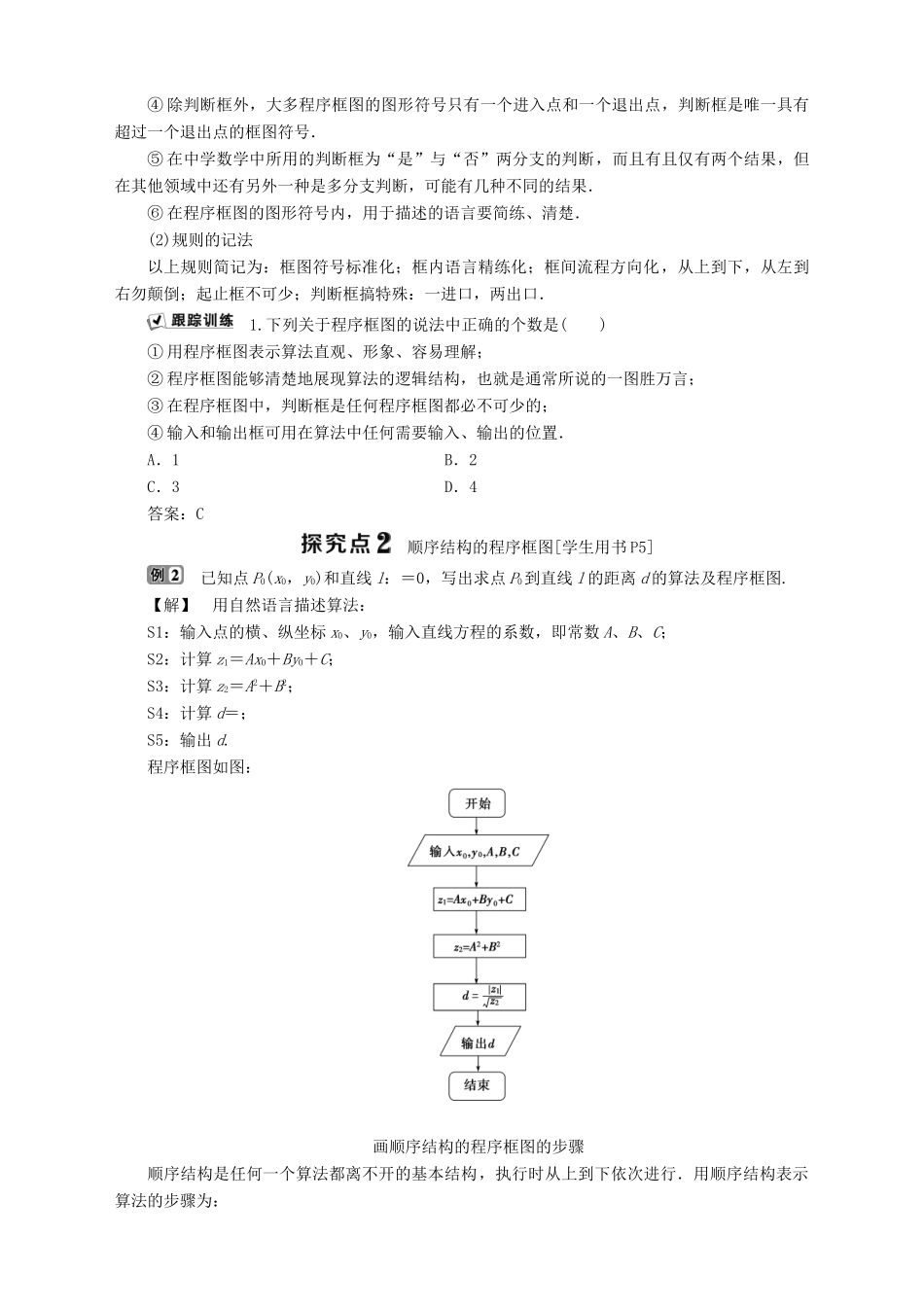

11．2.1 顺序结构 11．2.2 条件结构 1.通过实例了解图形符号的功能． 2.理解程序框图的含义． 3.掌握算法的顺序结构、条件结构的画法和功能．1．程序框图程序框图又称流程图，是一种用程序框、流程线及文字符号说明等基本元件的组合来表示算法的图形．程序框图的几个基本元件和它们表示的功能如下：图形符号名称功能终端框(起止框)表示一个算法的起始和结束输入、输出框数据的输入或者结果的输出处理框(执行框)赋值、计算，传送结果判断框(选择框)根据给定条件判断，成立时出口为“是”，否则为“否”流程线连接程序框，表明流程方向○连接点连接需分页的程序框图的两部分2.顺序结构顺序结构是由若干个依次执行的步骤组成的，这是任何一个算法都离不开的基本结构．用程序框图表示如图．3．条件结构(1)条件结构是指在一个算法中通过对条件的判断，根据条件是否成立而选择不同流向的算法结构．(2)条件结构程序框图的两种形式及特征名称形式一形式二结构形式特征两个步骤 A、B，根据条件选择一个执行根据条件是否成立选择是否执行步骤 A 1．判断正误．(对的打“√”，错的打“×”)(1)程序框图中的矩形框的功能是输入或输出．( )(2)流程线是带有箭头的线，可以是折线．( )(3)所有的程序框都必须有一个入口和一个出口．( )(4)条件结构的程序框图中有两个入口和一个出口．( )(5)无论条件结构中的条件是否满足，都只能执行两条路径之一．( )答案：(1)× (2)√ (3)× (4)× (5)√2．具有判断条件是否成立功能的程序框是( )解析：选 C.只有判断框具有判断条件是否成立的功能，故选 C.3．平行四边形框在算法程序框图中的作用是( )A．表示判断 B．表示赋值C．表示起始和结束 D．表示输入和输出答案：D4．根据给出的程序框图，计算 f(－2)＋f(3)＝________．解析：f(－2)＝4×(－2)＝－8，f(3)＝23＝8，故 f(－2)＋f(3)＝0.答案：0 对程序框图的认识和理解[学生用书 P5] 关于程序框图的图形符号的理解，正确的有( )① 任何一个程序框图都必须有起止框；② 输入框只能放在开始框后第一步，输出框只能放在结束框前；③ 判断框是唯一具有超过一个退出点的图形符号．A．1 个 B．2 个C．3 个 D．0 个【解析】 任何一个程序都必须有开始和结束，从而必须有起止框，故①对；③显然正确；输入和输出框可以用在算法中任何需要输入、输出的位置，故②错．【答案】 B(1)画程序框图的规则① 使用标准的程序框图的图形符号．② ...
