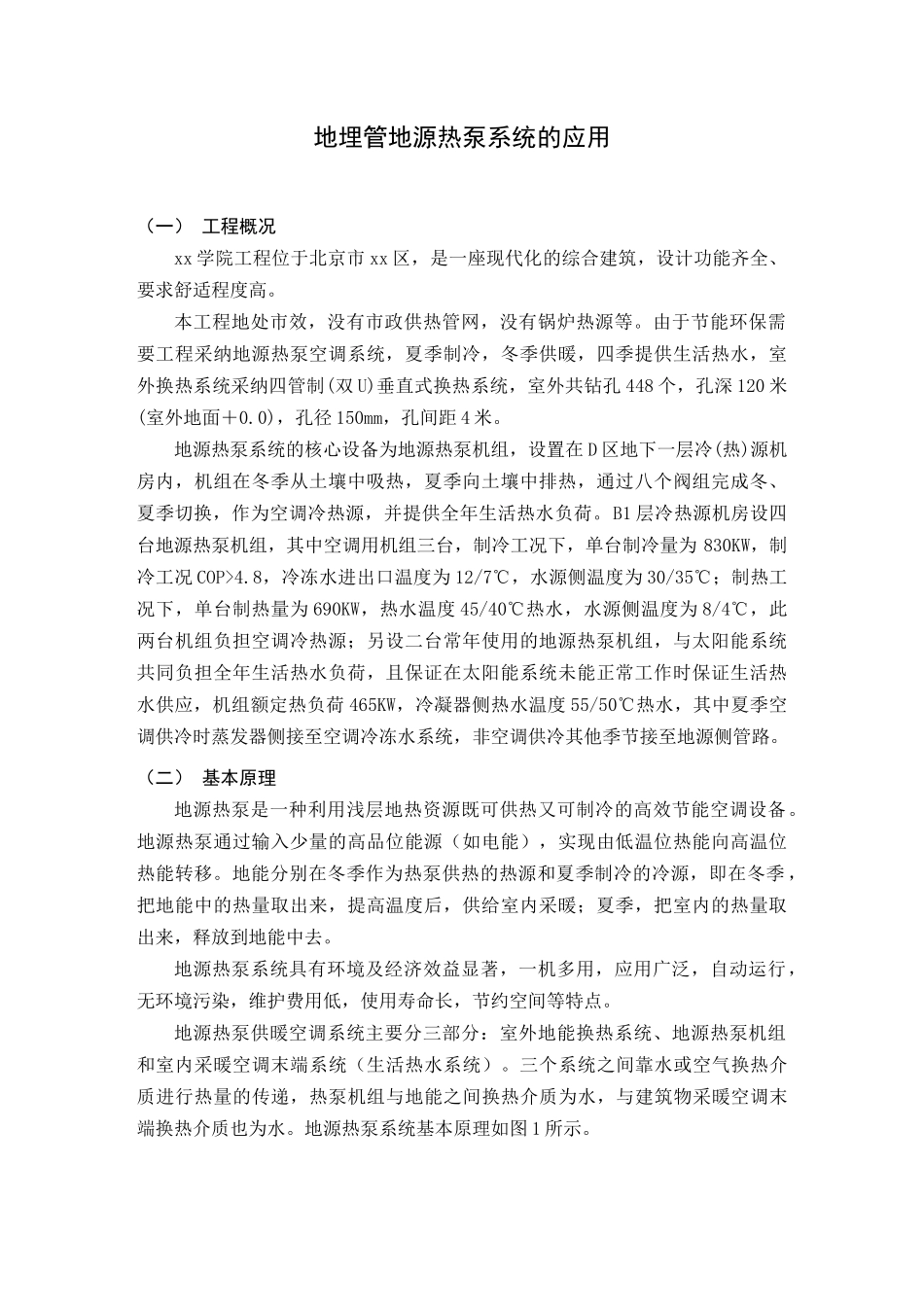

地埋管地源热泵系统的应用（一） 工程概况xx 学院工程位于北京市 xx 区，是一座现代化的综合建筑，设计功能齐全、要求舒适程度高。 本工程地处市效，没有市政供热管网，没有锅炉热源等。由于节能环保需要工程采纳地源热泵空调系统，夏季制冷，冬季供暖，四季提供生活热水，室外换热系统采纳四管制(双 U)垂直式换热系统，室外共钻孔 448 个，孔深 120 米(室外地面＋0.0)，孔径 150mm，孔间距 4 米。地源热泵系统的核心设备为地源热泵机组，设置在 D 区地下一层冷(热)源机房内，机组在冬季从土壤中吸热，夏季向土壤中排热，通过八个阀组完成冬、夏季切换，作为空调冷热源，并提供全年生活热水负荷。B1 层冷热源机房设四台地源热泵机组，其中空调用机组三台，制冷工况下，单台制冷量为 830KW，制冷工况 COP>4.8，冷冻水进出口温度为 12/7℃，水源侧温度为 30/35℃；制热工况下，单台制热量为 690KW，热水温度 45/40℃热水，水源侧温度为 8/4℃，此两台机组负担空调冷热源；另设二台常年使用的地源热泵机组，与太阳能系统共同负担全年生活热水负荷，且保证在太阳能系统未能正常工作时保证生活热水供应，机组额定热负荷 465KW，冷凝器侧热水温度 55/50℃热水，其中夏季空调供冷时蒸发器侧接至空调冷冻水系统，非空调供冷其他季节接至地源侧管路。（二） 基本原理地源热泵是一种利用浅层地热资源既可供热又可制冷的高效节能空调设备。地源热泵通过输入少量的高品位能源（如电能），实现由低温位热能向高温位热能转移。地能分别在冬季作为热泵供热的热源和夏季制冷的冷源，即在冬季 ，把地能中的热量取出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地能中去。地源热泵系统具有环境及经济效益显著，一机多用，应用广泛，自动运行，无环境污染，维护费用低，使用寿命长，节约空间等特点。地源热泵供暖空调系统主要分三部分：室外地能换热系统、地源热泵机组和室内采暖空调末端系统（生活热水系统）。三个系统之间靠水或空气换热介质进行热量的传递，热泵机组与地能之间换热介质为水，与建筑物采暖空调末端换热介质也为水。地源热泵系统基本原理如图 1 所示。图 1 地源热泵系统原理图（三）主要施工方法1 地源热泵地埋管施工工艺流程，详见图 22 垂直孔施工方法2.1 U 型换热管安装及压力试验首先根据设计图纸的要求，使用专业的管剪截取相应的管道长度，连接完成的 U 型换热管，进行水压试验，等...
