地辐热采暖施工方案

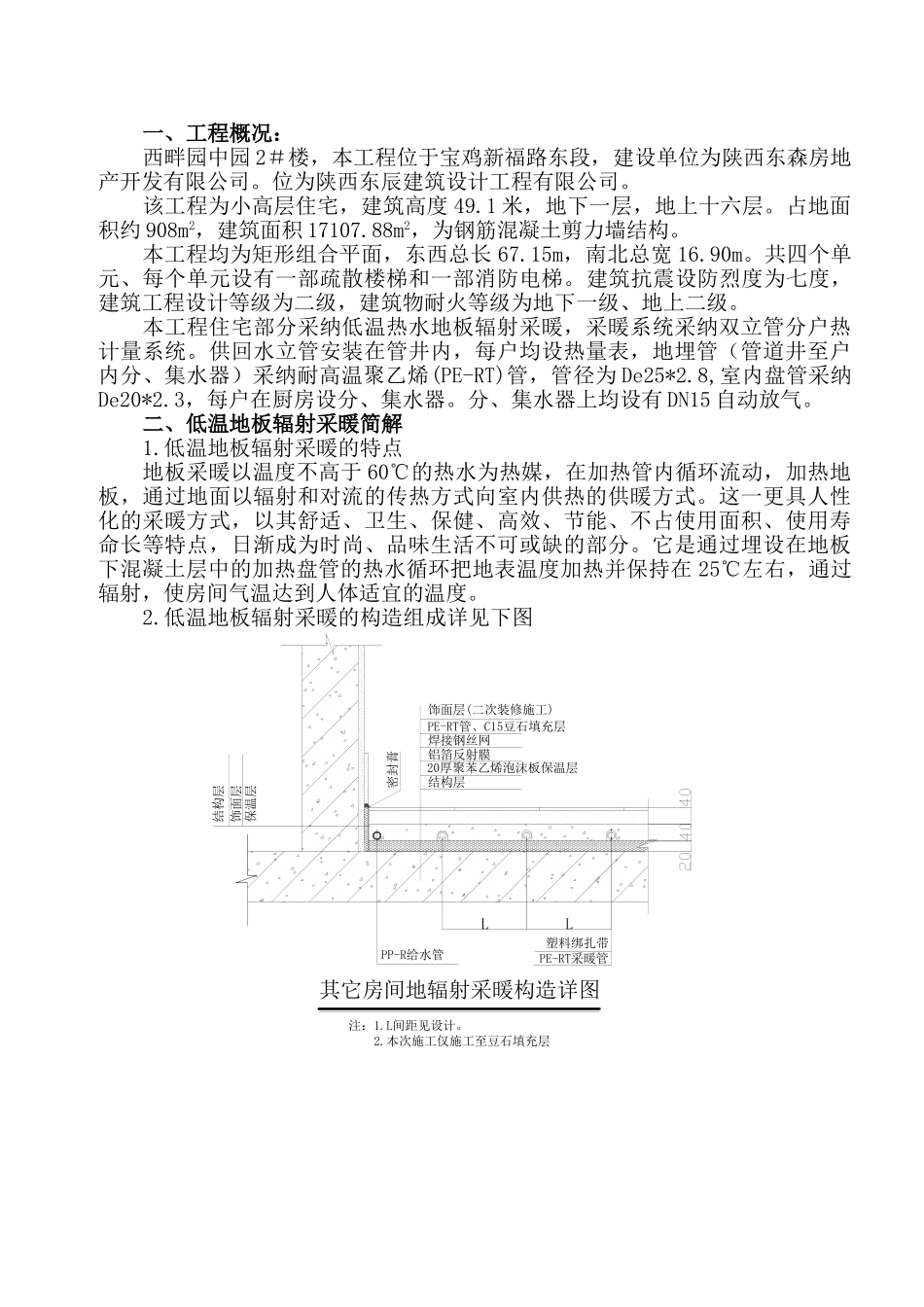

一、工程概况：西畔园中园 2＃楼，本工程位于宝鸡新福路东段，建设单位为陕西东森房地产开发有限公司。位为陕西东辰建筑设计工程有限公司。该工程为小高层住宅，建筑高度 49.1 米，地下一层，地上十六层。占地面积约 908m2，建筑面积 17107.88m2，为钢筋混凝土剪力墙结构。本工程均为矩形组合平面，东西总长 67.15m，南北总宽 16.90m。共四个单元、每个单元设有一部疏散楼梯和一部消防电梯。建筑抗震设防烈度为七度，建筑工程设计等级为二级，建筑物耐火等级为地下一级、地上二级。本工程住宅部分采纳低温热水地板辐射采暖，采暖系统采纳双立管分户热计量系统。供回水立管安装在管井内，每户均设热量表，地埋管（管道井至户内分、集水器）采纳耐高温聚乙烯(PE-RT)管，管径为 De25*2.8,室内盘管采纳De20*2.3，每户在厨房设分、集水器。分、集水器上均设有 DN15 自动放气。二、低温地板辐射采暖简解1.低温地板辐射采暖的特点地板采暖以温度不高于 60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。这一更具人性化的采暖方式，以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点，日渐成为时尚、品味生活不可或缺的部分。它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在 25℃左右，通过辐射，使房间气温达到人体适宜的温度。2.低温地板辐射采暖的构造组成详见下图结构层 20厚聚苯乙烯泡沫板保温层 铝箔反射膜 PE-RT管、C15豆石填充层 饰面层(二次装修施工) 结构层 饰面层 保温层 密封膏 焊接钢丝网 PE-RT采暖管 塑料绑扎带 其它房间地辐射采暖构造详图 PP-R给水管 LL注：1.L间距见设计。 2.本次施工仅施工至豆石填充层 结构层 找平层防水层找平层 1.5厚聚氨酯防水层 20厚聚苯乙烯泡沫板保温层 铝箔反射膜 PE-RT管、C15豆石填充层 饰面层(二次装修施工) 结构层 找平层 防水层 保温层 密封膏 饰面层 焊接钢丝网 PE-RT采暖管 塑料绑扎带 卫生间地辐射采暖构造详图 PP-R给水管 注：1.L间距见设计。 2.本次施工仅施工至豆石填充层 LL三、低温地板辐射采暖施工1.施工准备1.施工材料及技术要求1.1 聚苯乙烯泡沫塑料板项 目单 位指 标表观密度㎏/m3≥20压缩强度（即在 10﹪形变下的压缩应力）kpa≥100导热系数W/m.k≤0.041吸水率（体积分数）﹪（v∕v）≤4尺寸稳定性%≤3水蒸气透过系数ng∕(pa·m·s...
