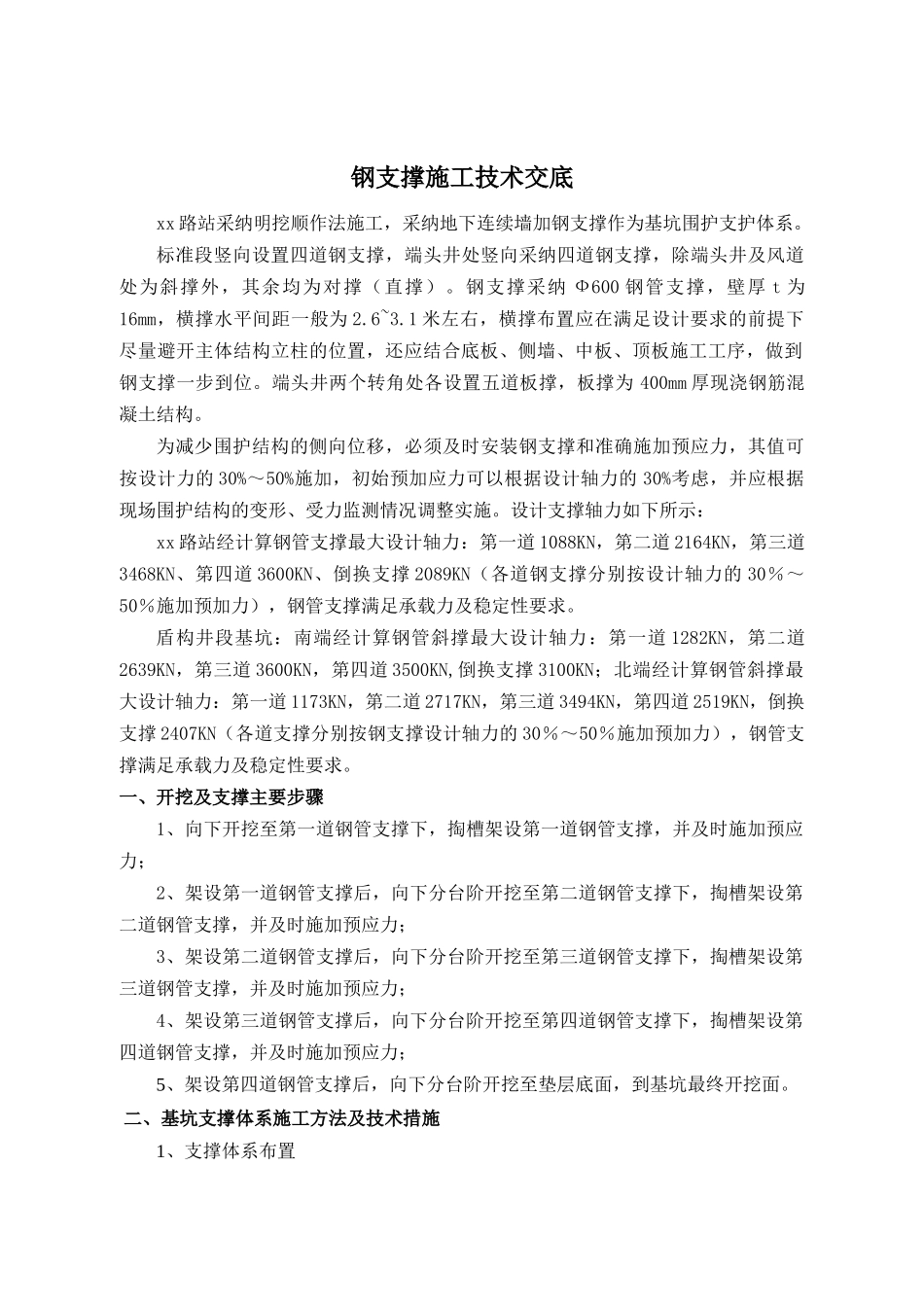

钢支撑施工技术交底xx 路站采纳明挖顺作法施工,采纳地下连续墙加钢支撑作为基坑围护支护体系
标准段竖向设置四道钢支撑,端头井处竖向采纳四道钢支撑,除端头井及风道处为斜撑外,其余均为对撑(直撑)
钢支撑采纳 Ф600 钢管支撑,壁厚 t 为16mm,横撑水平间距一般为 2
1 米左右,横撑布置应在满足设计要求的前提下尽量避开主体结构立柱的位置,还应结合底板、侧墙、中板、顶板施工工序,做到钢支撑一步到位
端头井两个转角处各设置五道板撑,板撑为 400mm 厚现浇钢筋混凝土结构
为减少围护结构的侧向位移,必须及时安装钢支撑和准确施加预应力,其值可按设计力的 30%~50%施加,初始预加应力可以根据设计轴力的 30%考虑,并应根据现场围护结构的变形、受力监测情况调整实施
设计支撑轴力如下所示:xx 路站经计算钢管支撑最大设计轴力:第一道 1088KN,第二道 2164KN,第三道3468KN、第四道 3600KN、倒换支撑 2089KN(各道钢支撑分别按设计轴力的 30%~50%施加预加力),钢管支撑满足承载力及稳定性要求
盾构井段基坑:南端经计算钢管斜撑最大设计轴力:第一道 1282KN,第二道2639KN,第三道 3600KN,第四道 3500KN,倒换支撑 3100KN;北端经计算钢管斜撑最大设计轴力:第一道 1173KN,第二道 2717KN,第三道 3494KN,第四道 2519KN,倒换支撑 2407KN(各道支撑分别按钢支撑设计轴力的 30%~50%施加预加力),钢管支撑满足承载力及稳定性要求
一、开挖及支撑主要步骤1、向下开挖至第一道钢管支撑下,掏槽架设第一道钢管支撑,并及时施加预应力;2、架设第一道钢管支撑后,向下分台阶开挖至第二道钢管支撑下,掏槽架设第二道钢管支撑,并及时施加预应力;3、架设第二道钢管支撑后,向下分台阶开挖至第三道钢管支撑下,掏槽架设第三
