地铁通道施工方案

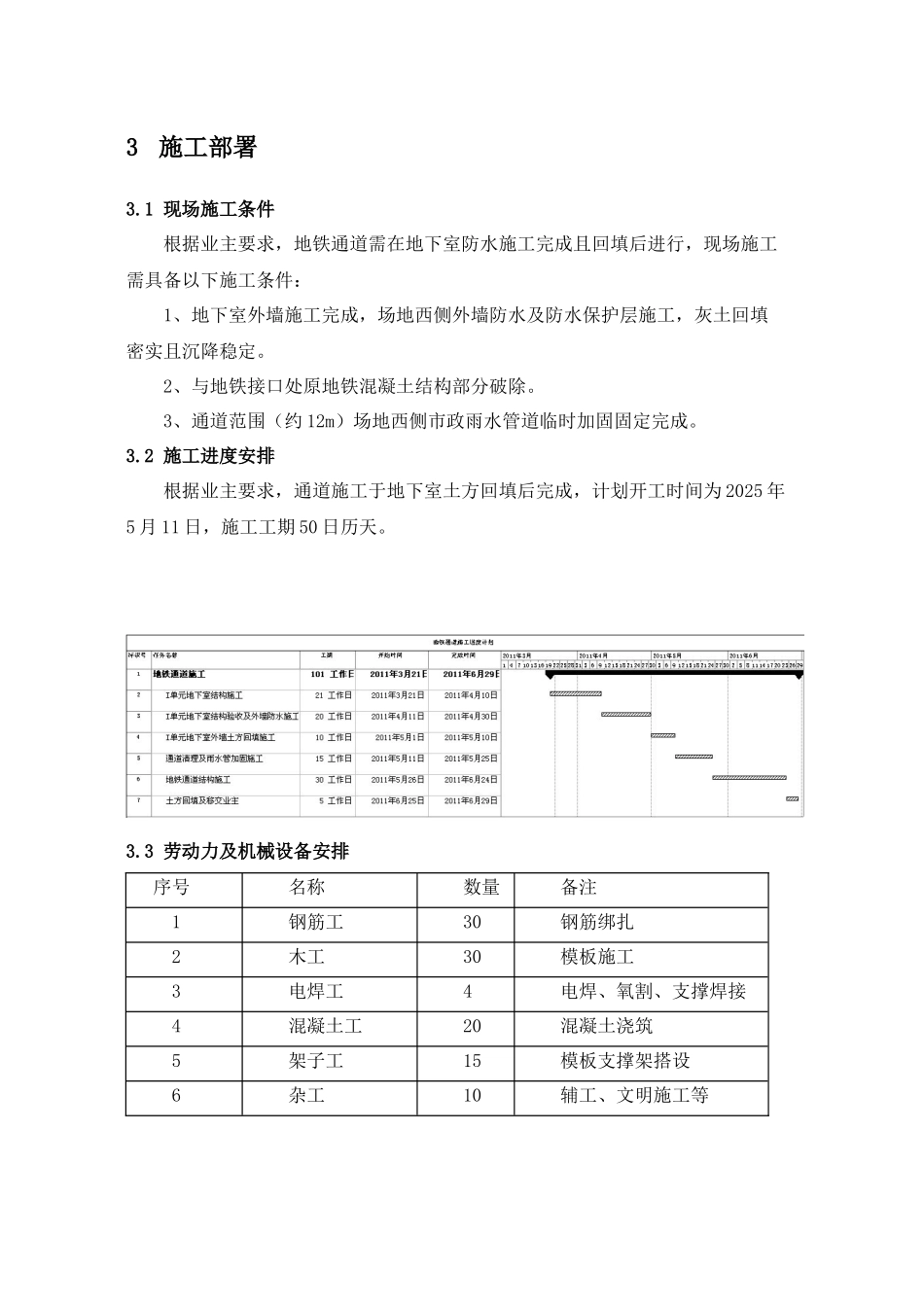

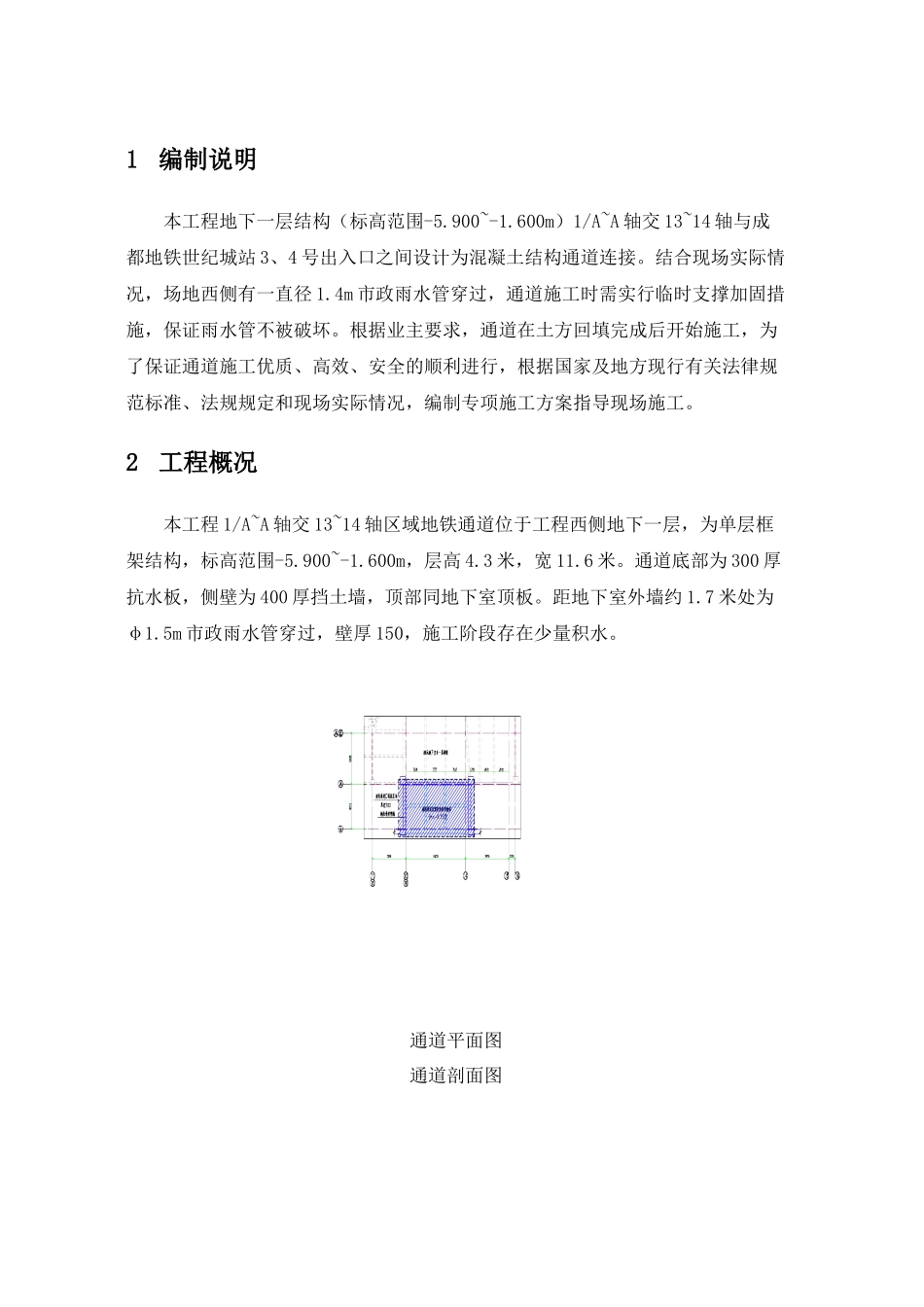

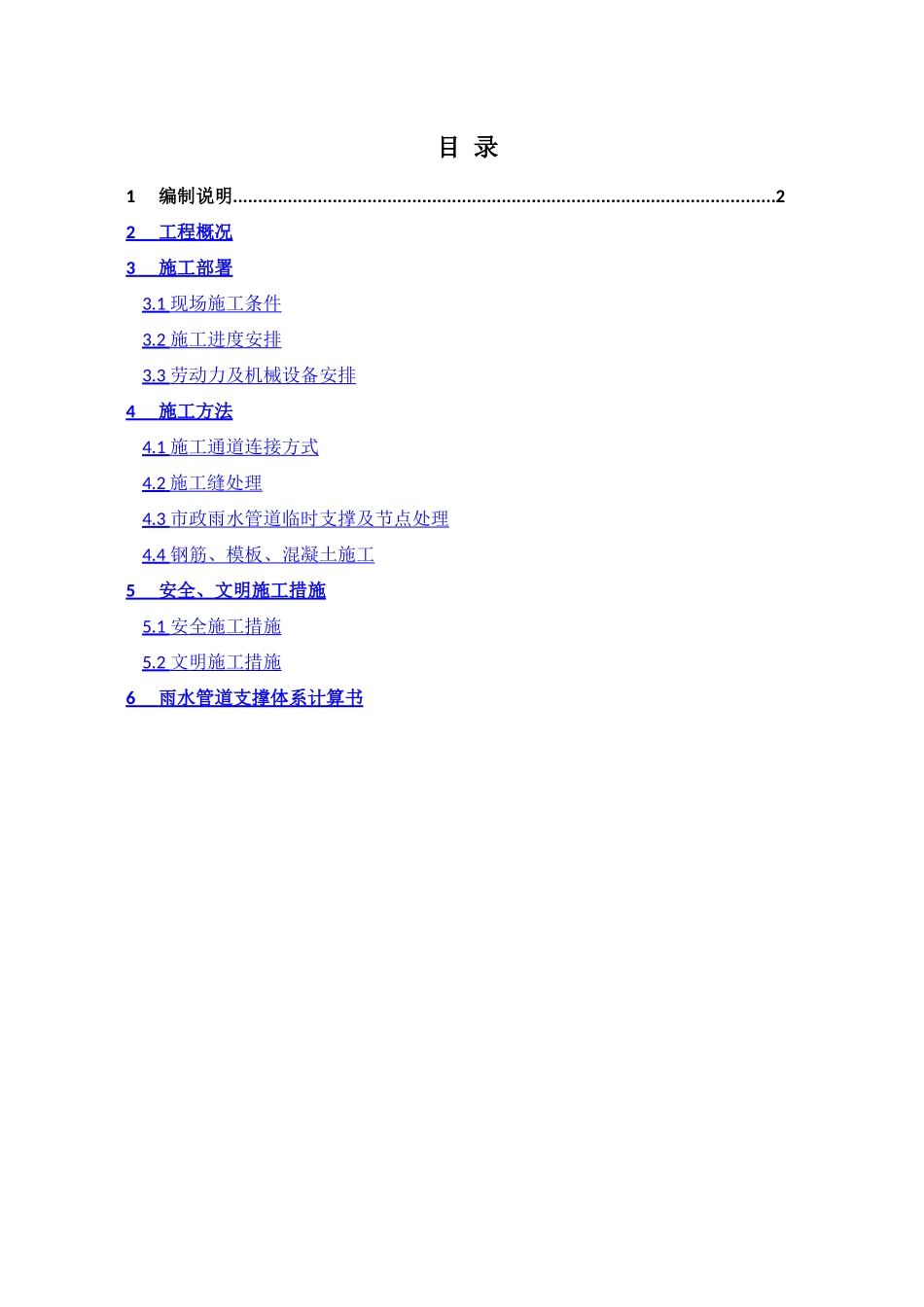

目 录1编制说明.............................................................................................................22 工程概况 3 施工部署 3.1 现场施工条件 3.2 施工进度安排 3.3 劳动力及机械设备安排 4 施工方法 4.1 施工通道连接方式 4.2 施工缝处理 4.3 市政雨水管道临时支撑及节点处理 4.4 钢筋、模板、混凝土施工 5 安全、文明施工措施 5.1 安全施工措施 5.2 文明施工措施 6 雨水管道支撑体系计算书 1编制说明本工程地下一层结构（标高范围-5.900~-1.600m）1/A~A 轴交 13~14 轴与成都地铁世纪城站 3、4 号出入口之间设计为混凝土结构通道连接。结合现场实际情况，场地西侧有一直径 1.4m 市政雨水管穿过，通道施工时需实行临时支撑加固措施，保证雨水管不被破坏。根据业主要求，通道在土方回填完成后开始施工，为了保证通道施工优质、高效、安全的顺利进行，根据国家及地方现行有关法律规范标准、法规规定和现场实际情况，编制专项施工方案指导现场施工。2工程概况本工程 1/A~A 轴交 13~14 轴区域地铁通道位于工程西侧地下一层，为单层框架结构，标高范围-5.900~-1.600m，层高 4.3 米，宽 11.6 米。通道底部为 300 厚抗水板，侧壁为 400 厚挡土墙，顶部同地下室顶板。距地下室外墙约 1.7 米处为φ1.5m 市政雨水管穿过，壁厚 150，施工阶段存在少量积水。通道平面图通道剖面图3施工部署3.1 现场施工条件根据业主要求，地铁通道需在地下室防水施工完成且回填后进行，现场施工需具备以下施工条件：1、地下室外墙施工完成，场地西侧外墙防水及防水保护层施工，灰土回填密实且沉降稳定。2、与地铁接口处原地铁混凝土结构部分破除。3、通道范围（约 12m）场地西侧市政雨水管道临时加固固定完成。3.2 施工进度安排根据业主要求，通道施工于地下室土方回填后完成，计划开工时间为 2025 年5 月 11 日，施工工期 50 日历天。3.3 劳动力及机械设备安排序号名称数量备注1钢筋工30钢筋绑扎2木工30模板施工3电焊工4电焊、氧割、支撑焊接4混凝土工20混凝土浇筑5架子工15模板支撑架搭设6杂工10辅工、文明施工等4施工方法4.1 施工通道连接方式根据设计要求，连接通道与地铁接口处及地下室车库连接方式如下：1、与地铁结构处连接方式破除原地铁已施工完成的扶壁柱及 500mm 范围剪力墙，保留原结构钢筋，通道钢筋锚入原扶壁柱内锚固区域后进行混凝土浇筑。如下图所示：2、与...
