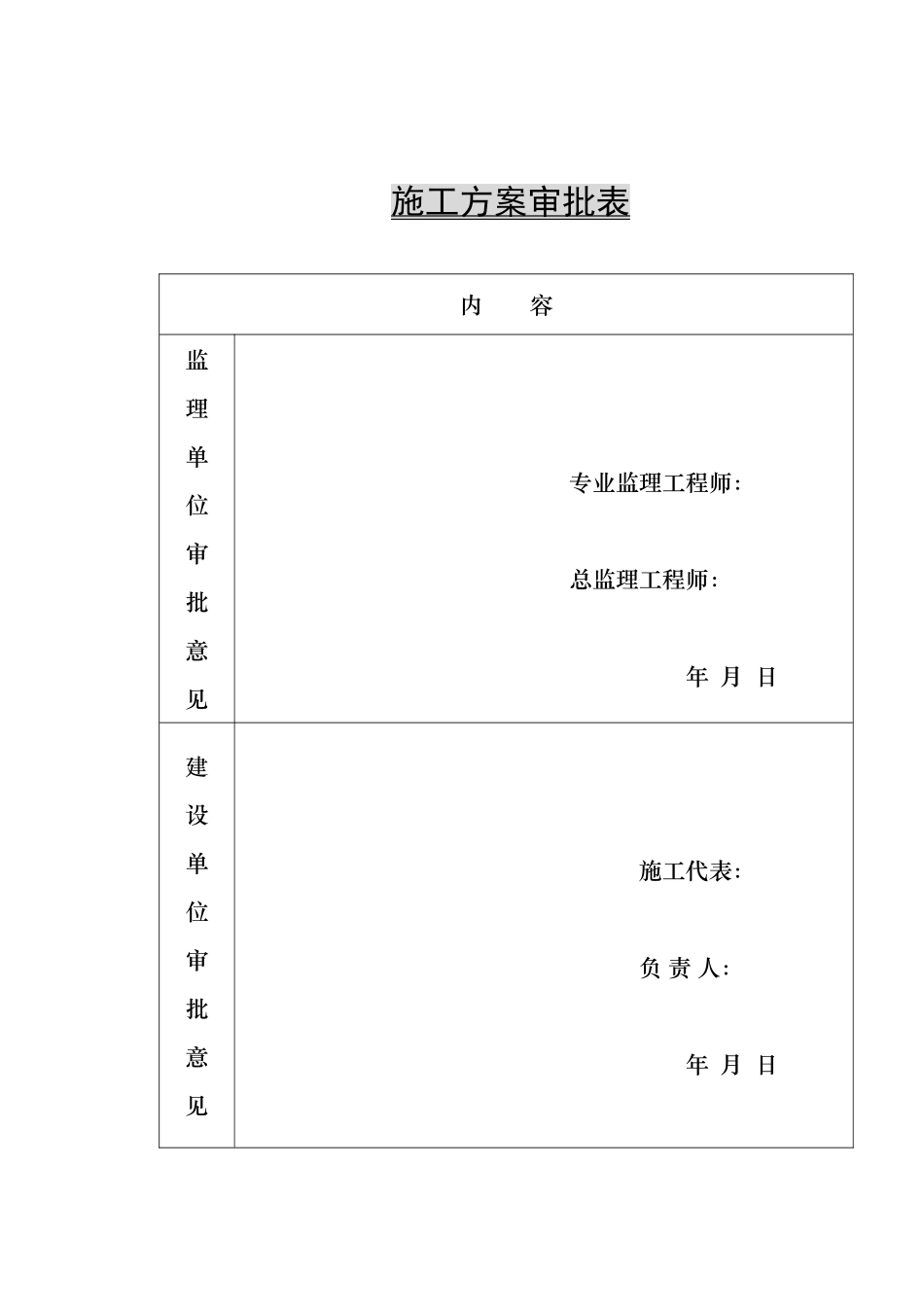

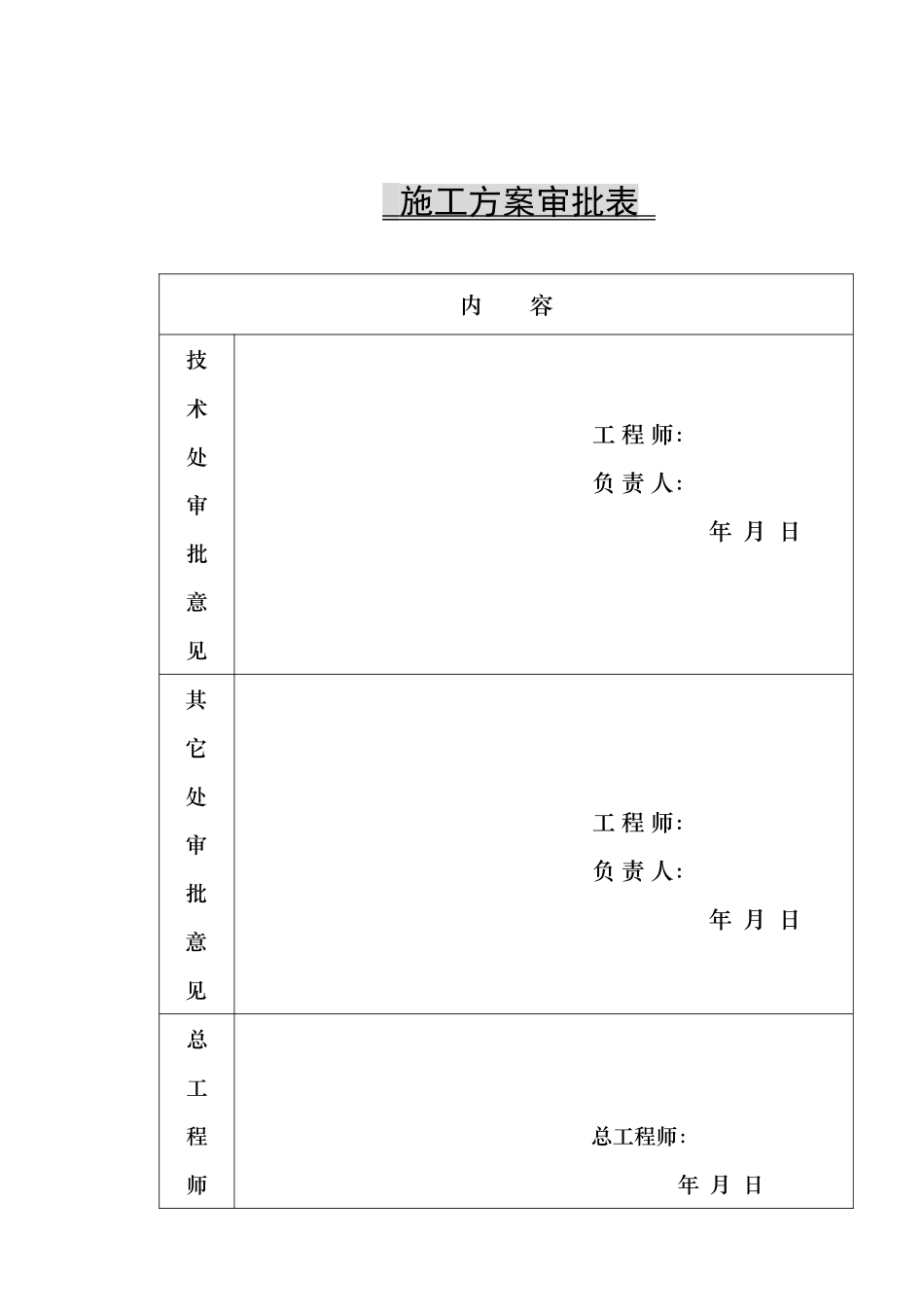

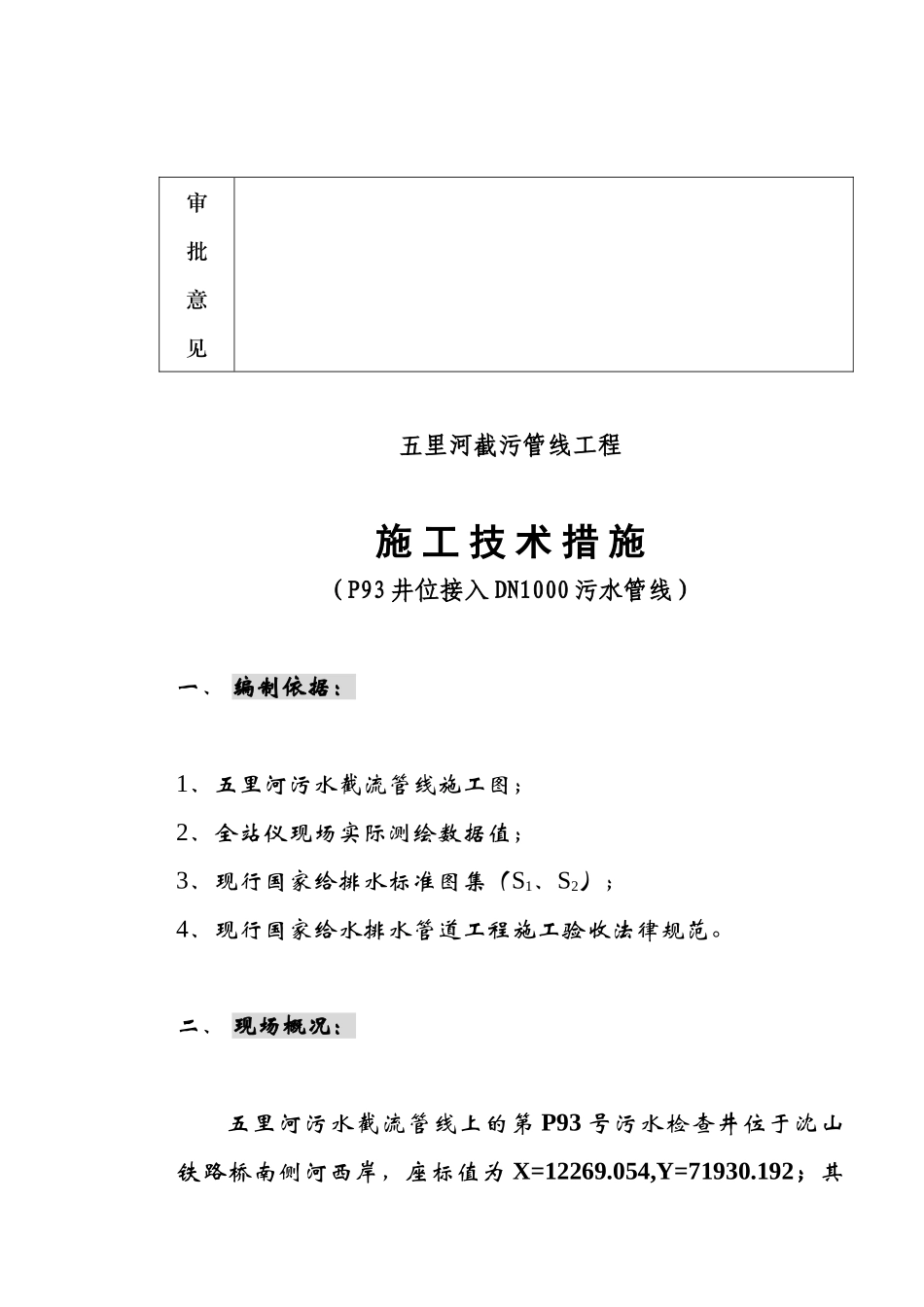

施工方案审批表内 容监理单位审批意见专业监理工程师：总监理工程师：年 月 日建设单位审批意见施工代表：负 责 人：年 月 日 施工方案审批表 内 容技术处审批意见工 程 师：负 责 人：年 月 日其它处审批意见工 程 师：负 责 人：年 月 日总工程师总工程师：年 月 日审批意见五里河截污管线工程施 工 技 术 措 施（P93 井位接入 DN1000 污水管线）一、 编制依据：1、五里河污水截流管线施工图；2、全站仪现场实际测绘数据值；3、现行国家给排水标准图集（S1、S2）；4、现行国家给水排水管道工程施工验收法律规范。二、 现场概况：五里河污水截流管线上的第 P93 号污水检查井位于沈山铁路桥南侧河西岸，座标值为 X=12269.054,Y=71930.192；其出水口管内底标高为 7.228m,自然地表标高为 10.2m；接入井（井位号定为 P93j）位于沈山铁路桥南侧河东岸，为 Φ1500钢 筋 混 凝 土 检 查 井 ， 井 壁 厚 250mm ； 其 座 标 值 为X=12387.222,Y=71950.978;出水口管内底高程为 9.684m,井内底高程：9.2m,井盖顶高程为 12.6m,地表高程为 12.3m；两井间距为（P93~P93j）：119.982m;管线走向横截穿过五里河水面（河道内水位高程：7.893m，河床高程：7.66m，铁路桥下毛石混凝土护底高程：9.213m）, 管线走向处土质为淤泥和流沙;地下水丰富，河水布满河床内且流量大，无通行道路。三、 施工部署及措施：本工程计划采纳机械开挖管沟，机械配合人工下管安装DN800 钢筋混凝土预应力胶圈接口排水管。采纳机械搅拌、运输、浇筑 180°混凝土管道基础，混凝土满包裹处理；采纳钢模板木支撑作混凝土模板材料，人工安装的施工工艺；采纳人工夯填回填土。利用五里河污水管线上 P93 井做介入井，拆除河边毛石坝墙，将原钢筋混凝土检查井破除、加深，重新制作浇筑‘P93j’检查井按国标《2S515/P22》图集施工，检查井施工完成后回填撼砂并将毛石坝墙按原样恢复。3-1、由于河道内无有通行道路，施工前应先行修筑施工道路，以保证施工机械和管材到达施工现场。3-1·1、施工道路修筑材料为山皮土和毛石，现有河水通过的管段处和淤泥质土处采纳抛石挤淤 δ=1.0m,后铺山皮土δ=0.5m,上铺 δ=0.1m 厚碎石做道路面层;无河水和淤泥处,用山皮土铺垫 δ=0.6m 厚上铺 δ=0.1m 厚碎石做道路面层。3-1·2、施工道路宽度应满足 8t 吊车作业需要，所以路面上口宽为 6m。向两侧成 45°路肩设置（底宽 9~10m）...
