城镇污水处理厂污水处理构筑物设计计算

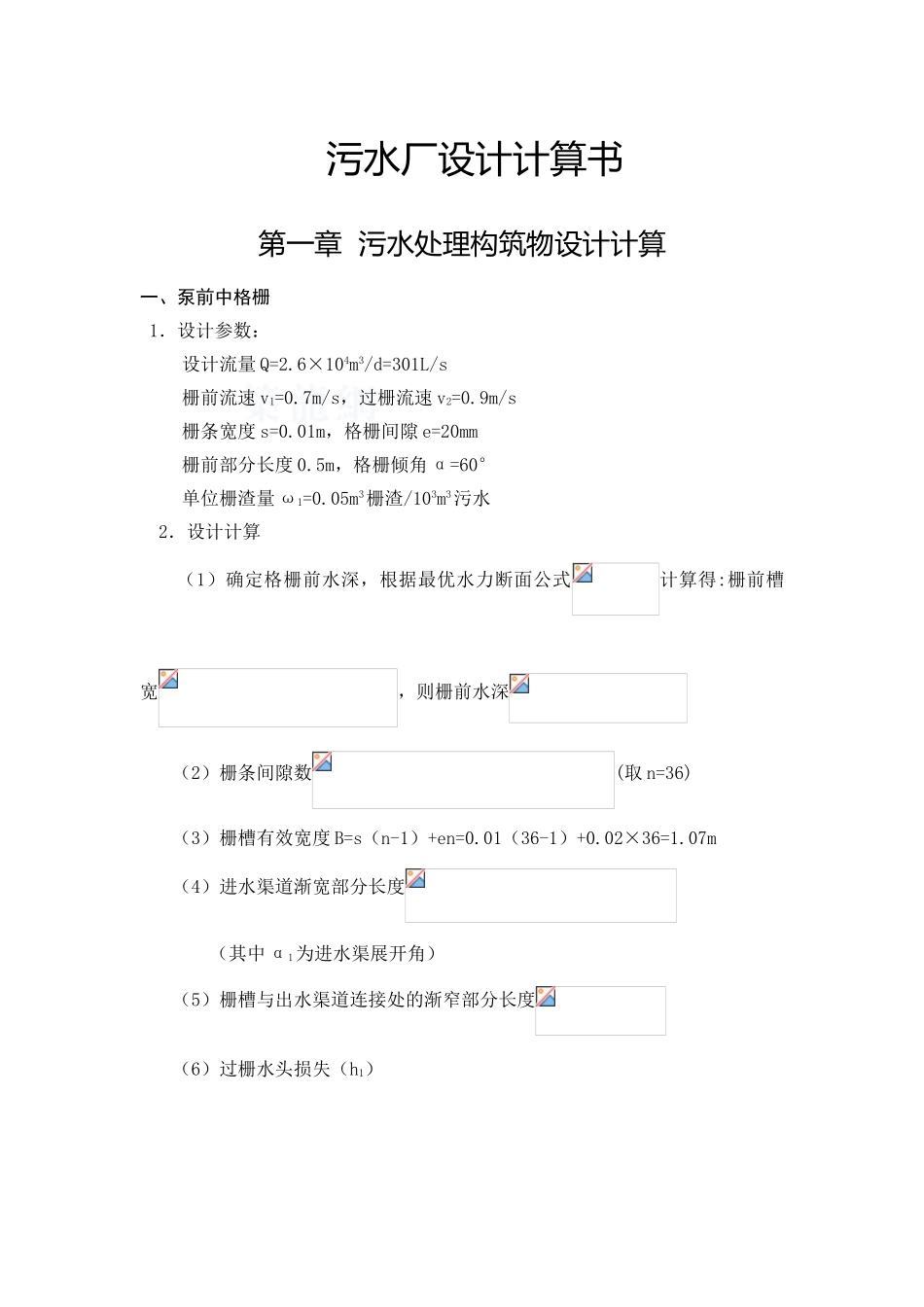

污水厂设计计算书第一章 污水处理构筑物设计计算一、泵前中格栅1．设计参数：设计流量 Q=2.6×104m3/d=301L/s栅前流速 v1=0.7m/s，过栅流速 v2=0.9m/s栅条宽度 s=0.01m，格栅间隙 e=20mm栅前部分长度 0.5m，格栅倾角 α=60°单位栅渣量 ω1=0.05m3栅渣/103m3污水2．设计计算（1）确定格栅前水深，根据最优水力断面公式计算得:栅前槽宽，则栅前水深（2）栅条间隙数(取 n=36)（3）栅槽有效宽度 B=s（n-1）+en=0.01（36-1）+0.02×36=1.07m（4）进水渠道渐宽部分长度（其中 α1为进水渠展开角）（5）栅槽与出水渠道连接处的渐窄部分长度（6）过栅水头损失（h1）因栅条边为矩形截面，取k=3，则 其中 ε=β（s/e）4/3 h0：计算水头损失 k：系数，格栅受污物堵塞后，水头损失增加倍数，取 k=3 ε：阻力系数，与栅条断面形状有关，当为矩形断面时 β=2.42（7）栅后槽总高度（H） 取栅前渠道超高 h2=0.3m，则栅前槽总高度 H1=h+h2=0.47+0.3=0.77m 栅后槽总高度 H=h+h1+h2=0.47+0.103+0.3=0.87（8）格栅总长度 L=L1+L2+0.5+1.0+0.77/tanα=0.23+0.12+0.5+1.0+0.77/tan60°=2.29m（9）每日栅渣量 ω=Q 平均日ω1==0.87m3/d>0.2m3/d 所以宜采纳机械格栅清渣（10）计算草图如下：二、污水提升泵房1.设计参数设计流量：Q=301L/s，泵房工程结构按远期流量设计2.泵房设计计算采纳氧化沟工艺方案，污水处理系统简单，对于新建污水处理厂，工艺管线可以充分优化，故污水只考虑一次提升。污水经提升后入平流沉砂池，然后自流通过厌氧池、氧化沟、二沉池及接触池，最后由出水管道排入神仙沟。各构筑物的水面标高和池底埋深见第三章的高程计算。污水提升前水位-5.23m（既泵站吸水池最底水位）,提升后水位 3.65m（即细格栅前水面标高）。所以，提升净扬程 Z=3.65-（-5.23）=8.88m水泵水头损失取 2m从而需水泵扬程 H=Z+h=10.88m再根据设计流量 301L/s=1084m3/h，采纳 2 台 MF 系列污水泵，单台提升流量 542m3/s。采纳 ME 系列污水泵（8MF-13B）3 台，二用一备。该泵提升流量540～560m3/h，扬程 11.9m，转速 970r/min，功率 30kW。占地面积为 π52＝78.54m2，即为圆形泵房 D＝10m,高 12m,泵房为半地下式，地下埋深 7m，水泵为自灌式。计算草图如下：三、泵后细格栅1．设计参数：设计流量 Q=2.6×104m3/d=301L/s栅前流速 v1=0.7m/s，过栅流速 v2=0.9m/s栅条宽度 s=0.01m，格栅间隙 e=10mm栅前部分长度 0.5m，格栅倾...
