城镇给水管网课程设计说明书

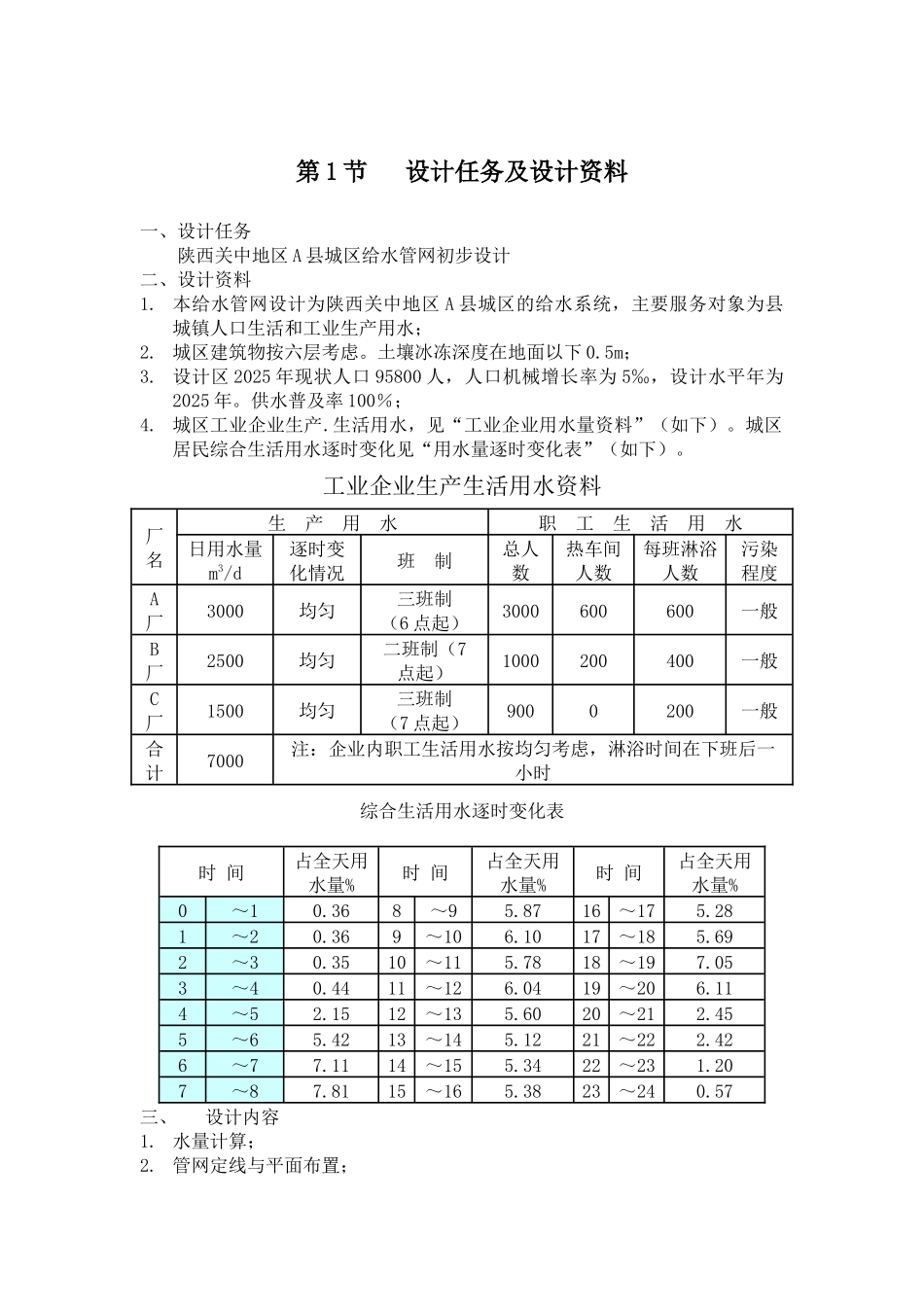

第 1 节 设计任务及设计资料一、设计任务 陕西关中地区 A 县城区给水管网初步设计二、设计资料1. 本给水管网设计为陕西关中地区 A 县城区的给水系统，主要服务对象为县城镇人口生活和工业生产用水；2. 城区建筑物按六层考虑。土壤冰冻深度在地面以下 0.5m；3. 设计区 2025 年现状人口 95800 人，人口机械增长率为 5‰，设计水平年为2025 年。供水普及率 100％；4. 城区工业企业生产.生活用水，见“工业企业用水量资料”（如下）。城区居民综合生活用水逐时变化见“用水量逐时变化表”（如下）。工业企业生产生活用水资料厂名生 产 用 水职 工 生 活 用 水日用水量m3/d逐时变化情况班 制总人数热车间人数每班淋浴人数污染程度A厂3000均匀三班制（6 点起）3000600600一般B厂2500均匀二班制（7 点起）1000200400一般C厂1500均匀三班制（7 点起）9000200一般合计7000注：企业内职工生活用水按均匀考虑，淋浴时间在下班后一小时综合生活用水逐时变化表时 间占全天用水量%时 间占全天用水量%时 间占全天用水量%0～10.368～95.8716～175.281～20.369～106.1017～185.692～30.3510～115.7818～197.053～40.4411～126.0419～206.114～52.1512～135.6020～212.455～65.4213～145.1221～222.426～77.1114～155.3422～231.207～87.8115～165.3823～240.57三、设计内容1. 水量计算；2. 管网定线与平面布置；3. 水力计算；4. 制图与设计说明；5. 水泵初步选型与调度方案设计。四、参考资料1. 给水排水手册设计第三册《城镇给水》2. 给水排水设计手册第一册《常用资料》3. 给水排水设计手册第十册《器材与装置》4. 给水排水设计手册第十一册《常用设备》5. 《室外给水设计法律规范》GB50013-20256. 《建筑设计防火法律规范》GB50016-20257. 水源工程与管道系统设计计算8. 给水工程（第四版教材）第二节 给水管网布置及水厂选址该县城的南面有一条自东向西流的水质充沛，水质良好的河流，经勘测和检验，可以作为生活饮用水水源。该县城地势比较平坦没有太大的起伏变化。县城的街区分布比较均匀，县城中各工业、企业等用户对水质和水压无特别要求，因而采纳同一给水系统。县城给水管网的布置取决于县城的平面布置、水源、调节构筑物的位置、大用户的分布等。考虑要点如下：①干管延伸方向应和二级泵站到大用户方向一致，干管间距采纳 500～800m②干管和干管之间有连接管形成环状网，连接管的间距为 800～1000m ...
