基于BIM的工程桩施工技术

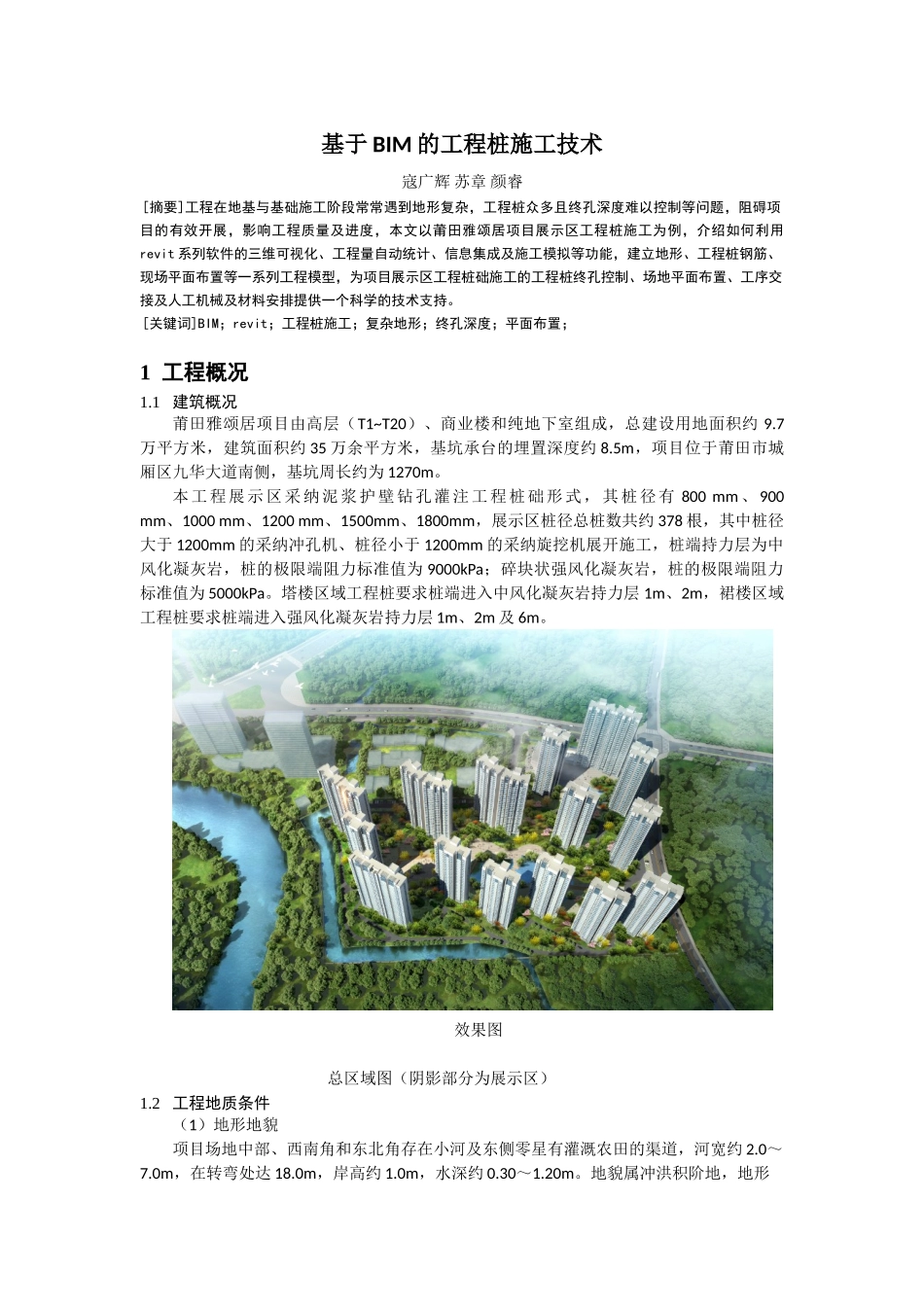

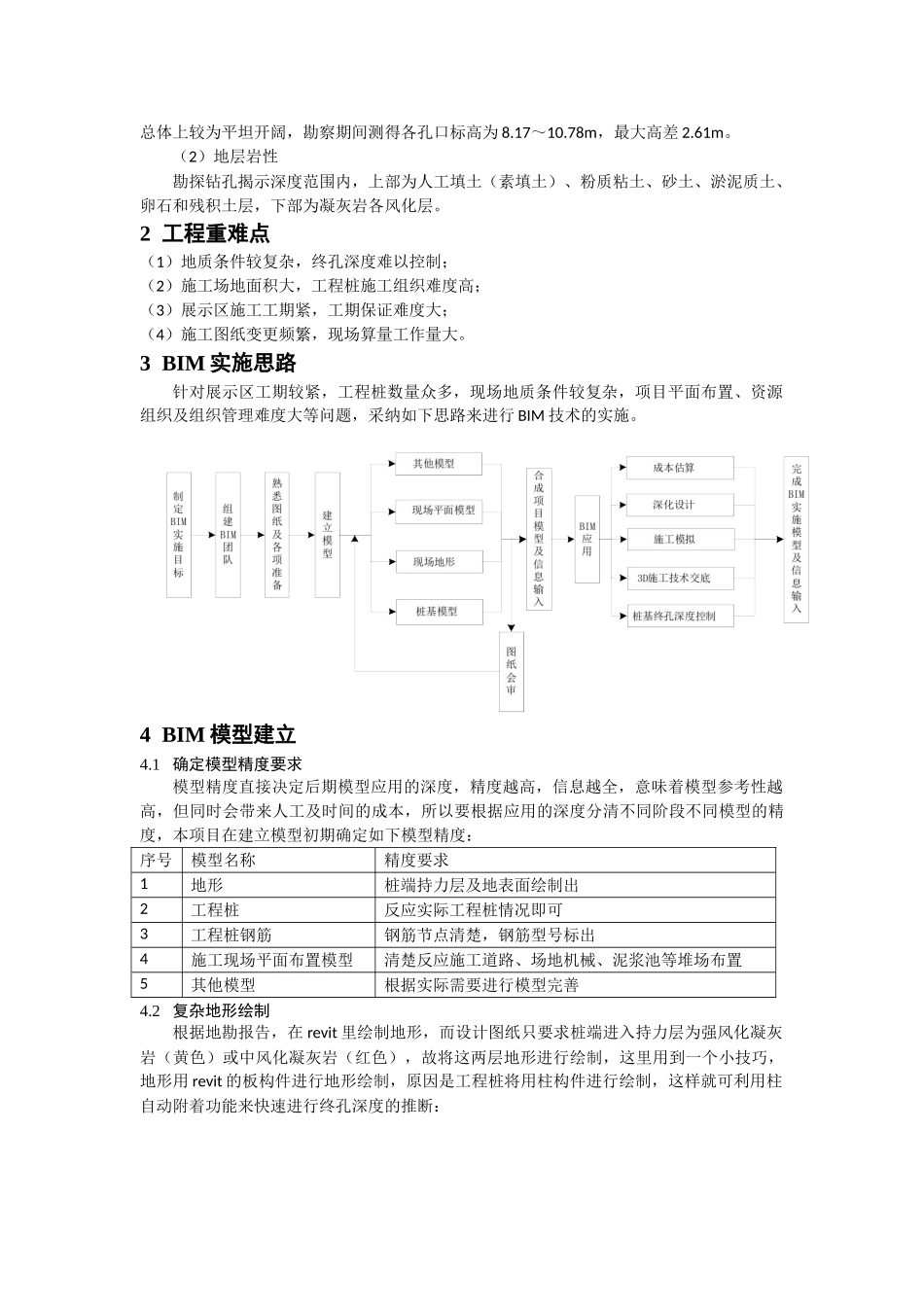

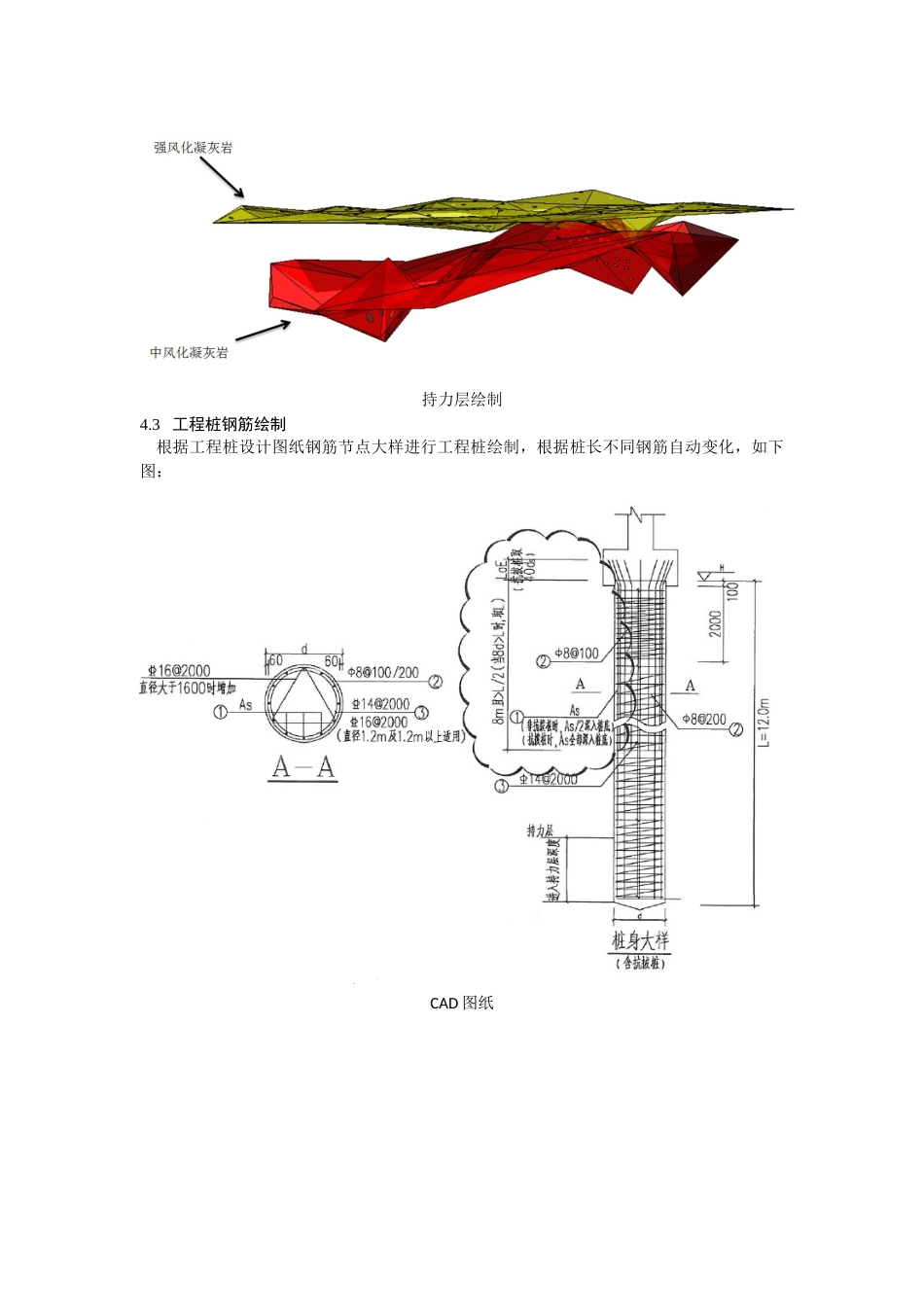

基于 BIM 的工程桩施工技术寇广辉 苏章 颜睿[摘要]工程在地基与基础施工阶段常常遇到地形复杂，工程桩众多且终孔深度难以控制等问题，阻碍项目的有效开展，影响工程质量及进度，本文以莆田雅颂居项目展示区工程桩施工为例，介绍如何利用revit 系列软件的三维可视化、工程量自动统计、信息集成及施工模拟等功能，建立地形、工程桩钢筋、现场平面布置等一系列工程模型，为项目展示区工程桩础施工的工程桩终孔控制、场地平面布置、工序交接及人工机械及材料安排提供一个科学的技术支持。[关键词]BIM；revit；工程桩施工；复杂地形；终孔深度；平面布置；1 工程概况1.1 建筑概况莆田雅颂居项目由高层（T1~T20）、商业楼和纯地下室组成，总建设用地面积约 9.7万平方米，建筑面积约 35 万余平方米，基坑承台的埋置深度约 8.5m，项目位于莆田市城厢区九华大道南侧，基坑周长约为 1270m。本工程展示区采纳泥浆护壁钻孔灌注工程桩础形式，其桩径有 800 mm 、900 mm、1000 mm、1200 mm、1500mm、1800mm，展示区桩径总桩数共约 378 根，其中桩径大于 1200mm 的采纳冲孔机、桩径小于 1200mm 的采纳旋挖机展开施工，桩端持力层为中风化凝灰岩，桩的极限端阻力标准值为 9000kPa；碎块状强风化凝灰岩，桩的极限端阻力标准值为 5000kPa。塔楼区域工程桩要求桩端进入中风化凝灰岩持力层 1m、2m，裙楼区域工程桩要求桩端进入强风化凝灰岩持力层 1m、2m 及 6m。效果图总区域图（阴影部分为展示区） 1.2 工程地质条件（1）地形地貌项目场地中部、西南角和东北角存在小河及东侧零星有灌溉农田的渠道，河宽约 2.0～7.0m，在转弯处达 18.0m，岸高约 1.0m，水深约 0.30～1.20m。地貌属冲洪积阶地，地形总体上较为平坦开阔，勘察期间测得各孔口标高为 8.17～10.78m，最大高差 2.61m。（2）地层岩性勘探钻孔揭示深度范围内，上部为人工填土（素填土）、粉质粘土、砂土、淤泥质土、卵石和残积土层，下部为凝灰岩各风化层。2 工程重难点（1）地质条件较复杂，终孔深度难以控制；（2）施工场地面积大，工程桩施工组织难度高；（3）展示区施工工期紧，工期保证难度大；（4）施工图纸变更频繁，现场算量工作量大。3 BIM 实施思路针对展示区工期较紧，工程桩数量众多，现场地质条件较复杂，项目平面布置、资源组织及组织管理难度大等问题，采纳如下思路来进行 BIM 技术的实施。4 BIM 模型建立4.1 确定模型精度要求模型精度直接决定后...
