基于CFG平台的BIM应用

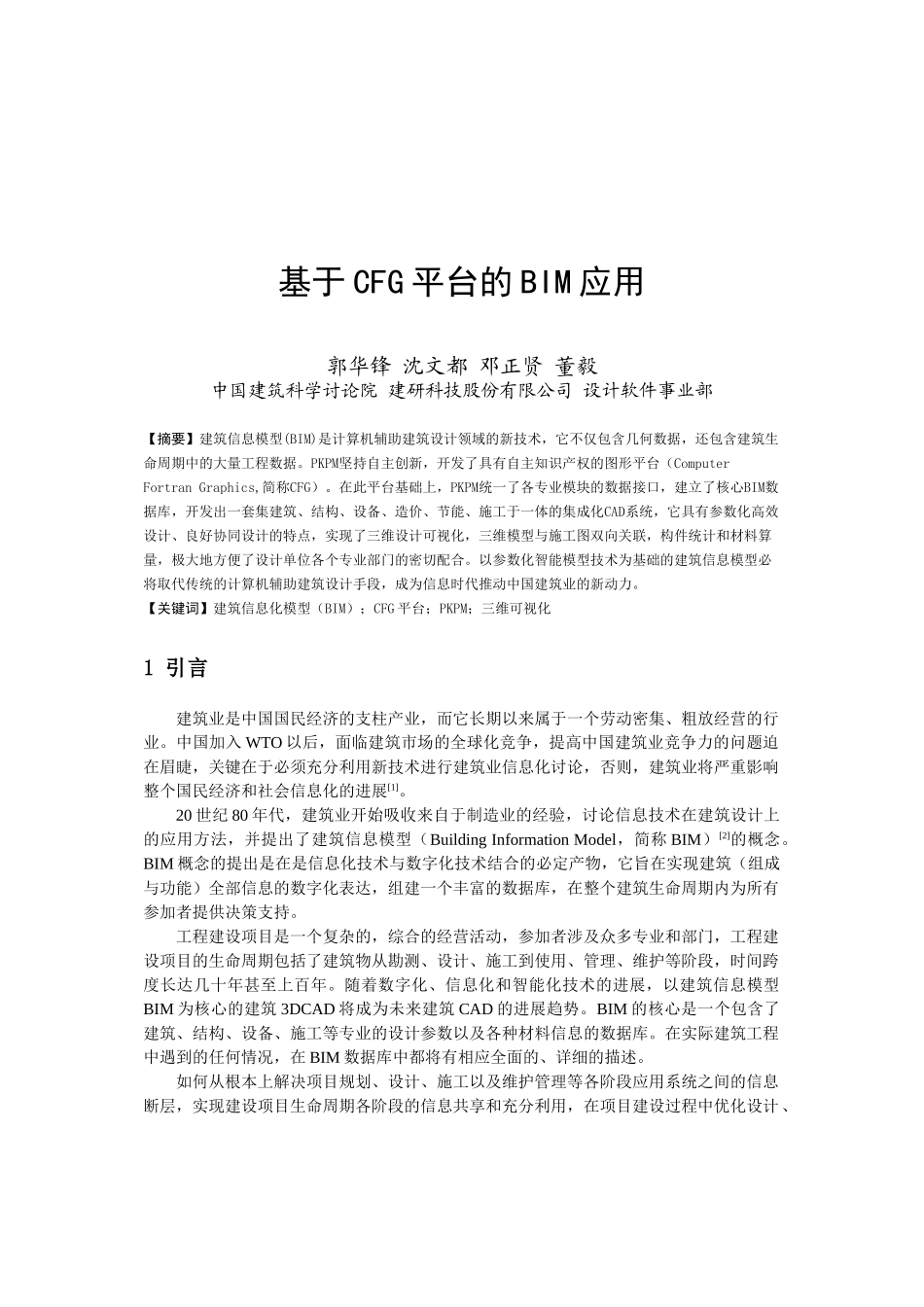

基于 CFG 平台的 BIM 应用郭华锋 沈文都 邓正贤 董毅中国建筑科学讨论院 建研科技股份有限公司 设计软件事业部【摘要】建筑信息模型(BIM)是计算机辅助建筑设计领域的新技术，它不仅包含几何数据，还包含建筑生命周期中的大量工程数据。PKPM坚持自主创新，开发了具有自主知识产权的图形平台（Computer Fortran Graphics,简称CFG）。在此平台基础上，PKPM统一了各专业模块的数据接口，建立了核心BIM数据库，开发出一套集建筑、结构、设备、造价、节能、施工于一体的集成化CAD系统，它具有参数化高效设计、良好协同设计的特点，实现了三维设计可视化，三维模型与施工图双向关联，构件统计和材料算量，极大地方便了设计单位各个专业部门的密切配合。以参数化智能模型技术为基础的建筑信息模型必将取代传统的计算机辅助建筑设计手段，成为信息时代推动中国建筑业的新动力。【关键词】建筑信息化模型（BIM）；CFG 平台；PKPM；三维可视化1 引言建筑业是中国国民经济的支柱产业，而它长期以来属于一个劳动密集、粗放经营的行业。中国加入 WTO 以后，面临建筑市场的全球化竞争，提高中国建筑业竞争力的问题迫在眉睫，关键在于必须充分利用新技术进行建筑业信息化讨论，否则，建筑业将严重影响整个国民经济和社会信息化的进展[1]。20 世纪 80 年代，建筑业开始吸收来自于制造业的经验，讨论信息技术在建筑设计上的应用方法，并提出了建筑信息模型（Building Information Model，简称 BIM）[2]的概念。BIM 概念的提出是在是信息化技术与数字化技术结合的必定产物，它旨在实现建筑（组成与功能）全部信息的数字化表达，组建一个丰富的数据库，在整个建筑生命周期内为所有参加者提供决策支持。工程建设项目是一个复杂的，综合的经营活动，参加者涉及众多专业和部门，工程建设项目的生命周期包括了建筑物从勘测、设计、施工到使用、管理、维护等阶段，时间跨度长达几十年甚至上百年。随着数字化、信息化和智能化技术的进展，以建筑信息模型BIM 为核心的建筑 3DCAD 将成为未来建筑 CAD 的进展趋势。BIM 的核心是一个包含了建筑、结构、设备、施工等专业的设计参数以及各种材料信息的数据库。在实际建筑工程中遇到的任何情况，在 BIM 数据库中都将有相应全面的、详细的描述。如何从根本上解决项目规划、设计、施工以及维护管理等各阶段应用系统之间的信息断层，实现建设项目生命周期各阶段的信息共享和充分利用，在项目建设过程中优...
