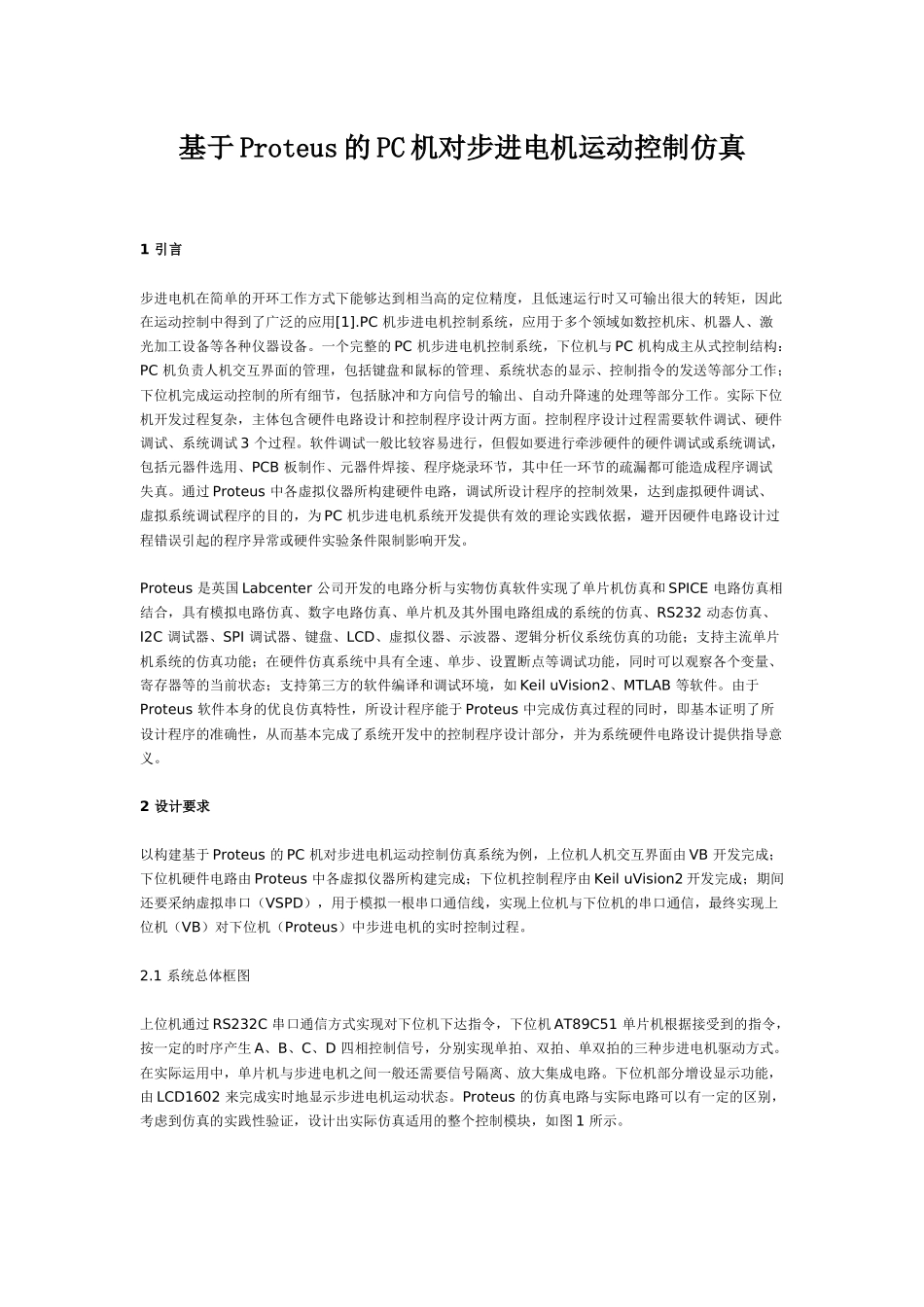

基于 Proteus 的 PC 机对步进电机运动控制仿真1 引言步进电机在简单的开环工作方式下能够达到相当高的定位精度，且低速运行时又可输出很大的转矩，因此在运动控制中得到了广泛的应用[1].PC 机步进电机控制系统，应用于多个领域如数控机床、机器人、激光加工设备等各种仪器设备。一个完整的 PC 机步进电机控制系统，下位机与 PC 机构成主从式控制结构：PC 机负责人机交互界面的管理，包括键盘和鼠标的管理、系统状态的显示、控制指令的发送等部分工作；下位机完成运动控制的所有细节，包括脉冲和方向信号的输出、自动升降速的处理等部分工作。实际下位机开发过程复杂，主体包含硬件电路设计和控制程序设计两方面。控制程序设计过程需要软件调试、硬件调试、系统调试 3 个过程。软件调试一般比较容易进行，但假如要进行牵涉硬件的硬件调试或系统调试，包括元器件选用、PCB 板制作、元器件焊接、程序烧录环节，其中任一环节的疏漏都可能造成程序调试失真。通过 Proteus 中各虚拟仪器所构建硬件电路，调试所设计程序的控制效果，达到虚拟硬件调试、虚拟系统调试程序的目的，为 PC 机步进电机系统开发提供有效的理论实践依据，避开因硬件电路设计过程错误引起的程序异常或硬件实验条件限制影响开发。Proteus 是英国 Labcenter 公司开发的电路分析与实物仿真软件实现了单片机仿真和 SPICE 电路仿真相结合，具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232 动态仿真、I2C 调试器、SPI 调试器、键盘、LCD、虚拟仪器、示波器、逻辑分析仪系统仿真的功能；支持主流单片机系统的仿真功能；在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态；支持第三方的软件编译和调试环境，如 Keil uVision2、MTLAB 等软件。由于Proteus 软件本身的优良仿真特性，所设计程序能于 Proteus 中完成仿真过程的同时，即基本证明了所设计程序的准确性，从而基本完成了系统开发中的控制程序设计部分，并为系统硬件电路设计提供指导意义。2 设计要求以构建基于 Proteus 的 PC 机对步进电机运动控制仿真系统为例，上位机人机交互界面由 VB 开发完成；下位机硬件电路由 Proteus 中各虚拟仪器所构建完成；下位机控制程序由 Keil uVision2 开发完成；期间还要采纳虚拟串口（VSPD），用于模拟一根串口通信线，实现上位机与下位机的串口通信，最终实现上位机（VB...
