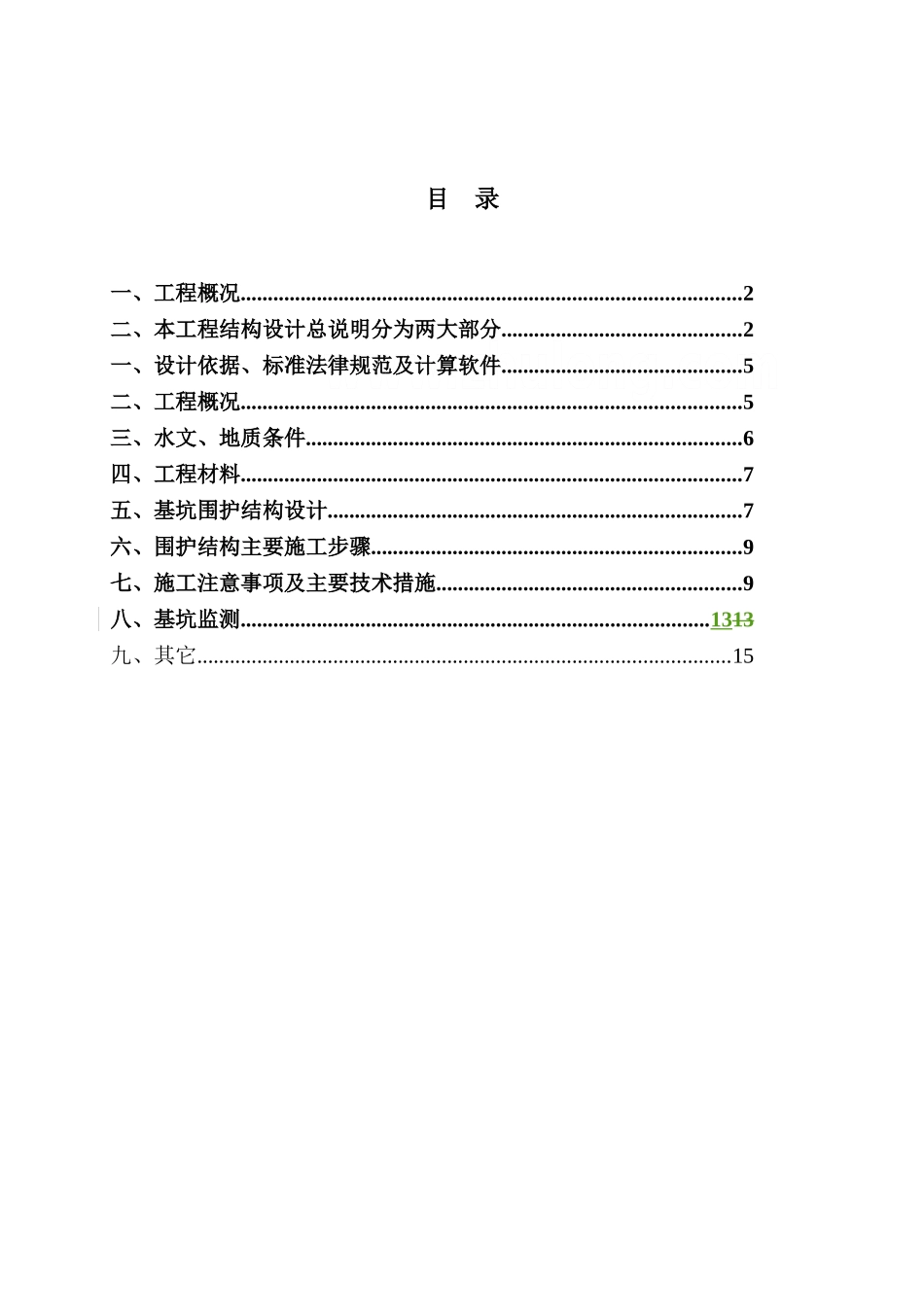

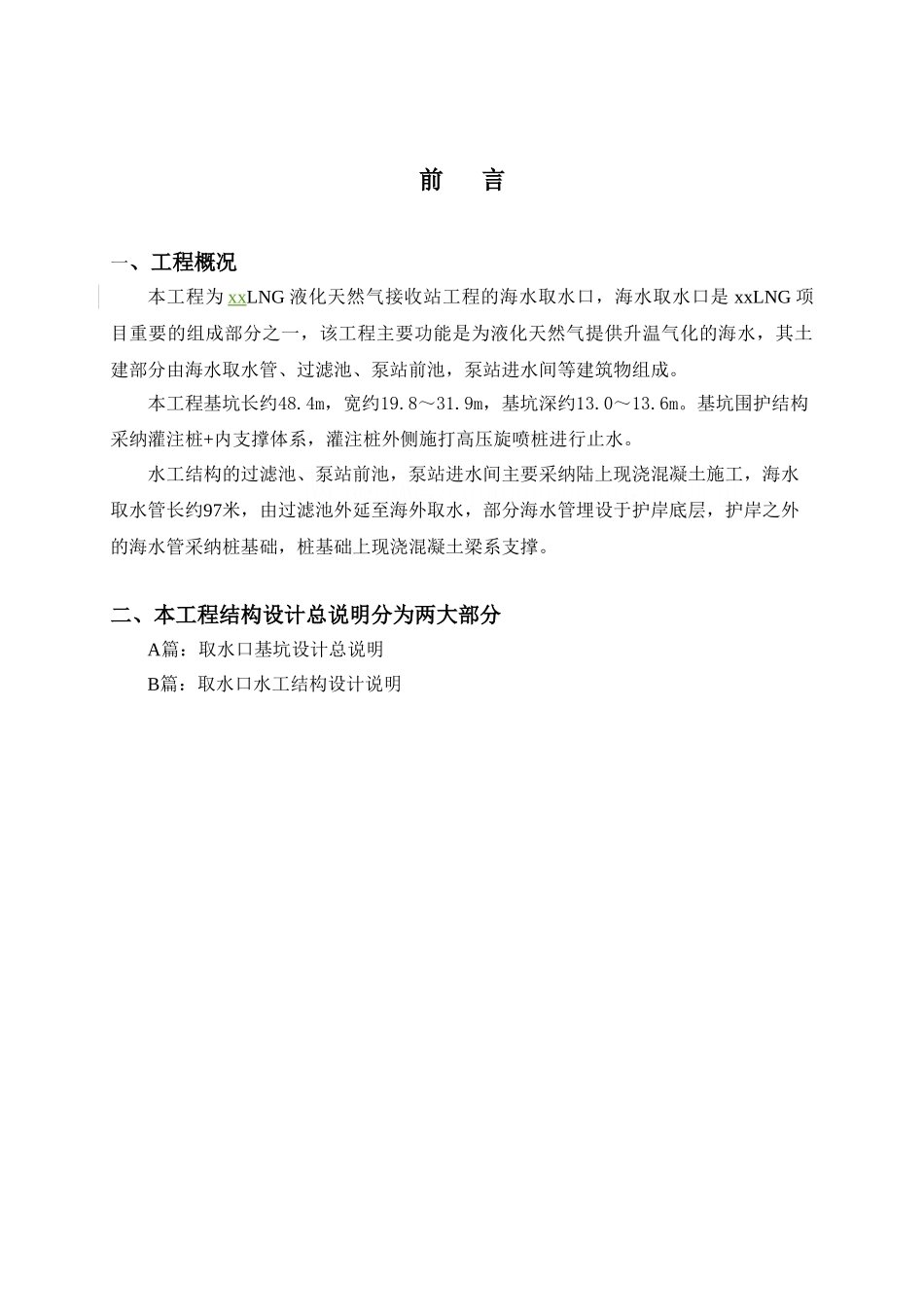

前 言一、工程概况本工程为 xxLNG 液化天然气接收站工程的海水取水口，海水取水口是 xxLNG 项目重要的组成部分之一，该工程主要功能是为液化天然气提供升温气化的海水，其土建部分由海水取水管、过滤池、泵站前池，泵站进水间等建筑物组成。本工程基坑长约48.4m，宽约19.8～31.9m，基坑深约13.0～13.6m。基坑围护结构采纳灌注桩+内支撑体系，灌注桩外侧施打高压旋喷桩进行止水。水工结构的过滤池、泵站前池，泵站进水间主要采纳陆上现浇混凝土施工，海水取水管长约97米，由过滤池外延至海外取水，部分海水管埋设于护岸底层，护岸之外的海水管采纳桩基础，桩基础上现浇混凝土梁系支撑。二、本工程结构设计总说明分为两大部分A篇：取水口基坑设计总说明B篇：取水口水工结构设计说明A 篇：取水口基坑设计总说明目 录一、工程概况............................................................................................2二、本工程结构设计总说明分为两大部分............................................2一、设计依据、标准法律规范及计算软件............................................5二、工程概况............................................................................................5三、水文、地质条件................................................................................6四、工程材料............................................................................................7五、基坑围护结构设计............................................................................7六、围护结构主要施工步骤....................................................................9七、施工注意事项及主要技术措施........................................................9八、基坑监测......................................................................................1313九、其它..................................................................................................15一、设计依据、标准法律规范及计算软件1、设计依据1) 本工程设计委托书；2) 《xx 液化天然气有限公司接收站项目 3000 区、4000 区岩土工程勘察报告》（中国化学工程 xx 岩土工程公司，2025.5）2、标准法律规范1) xx 市标准《基坑工程设计规程》（DBJ-61-97）2) 《高压旋喷注...
