塔吊基础设计专项方案202538

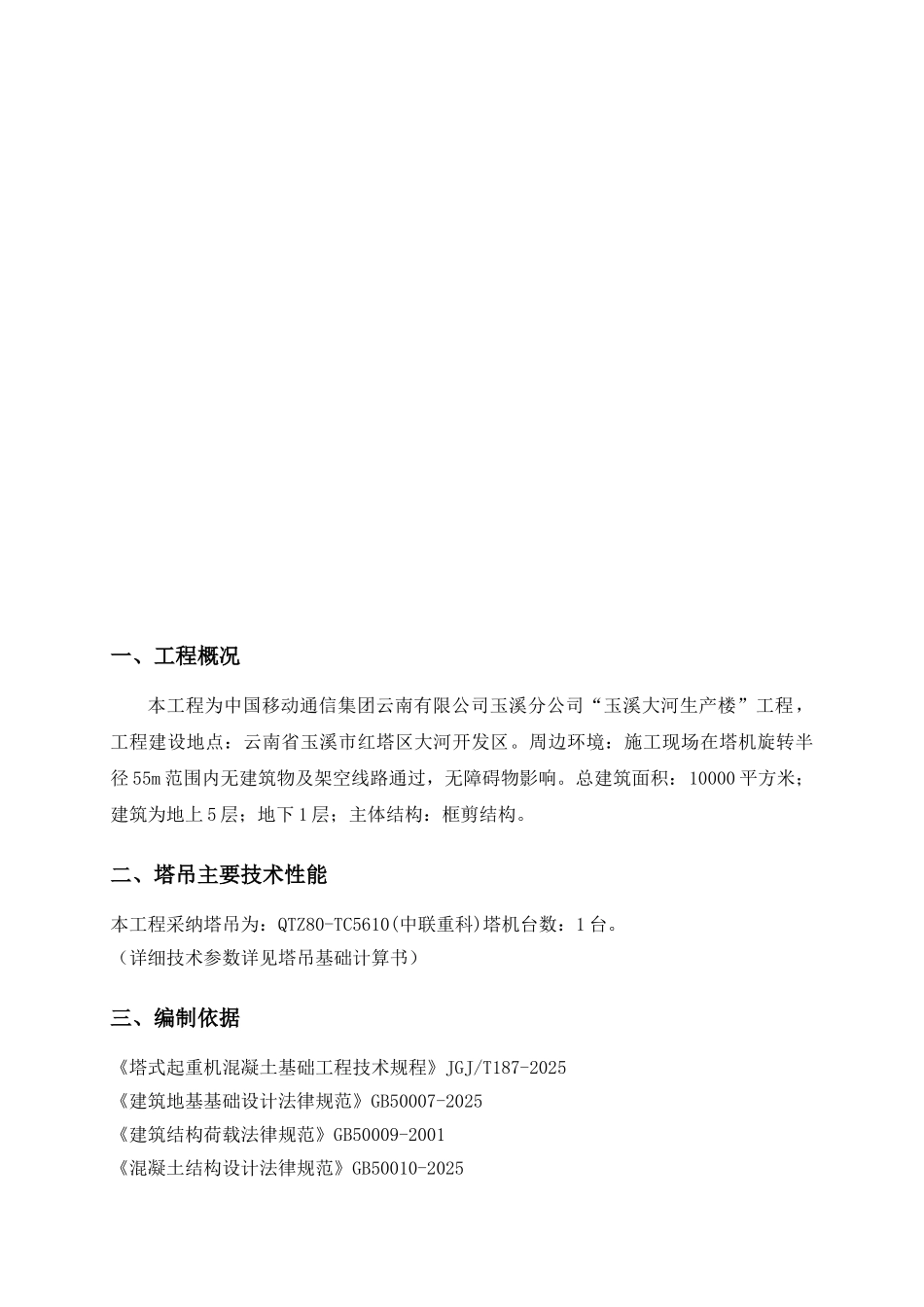

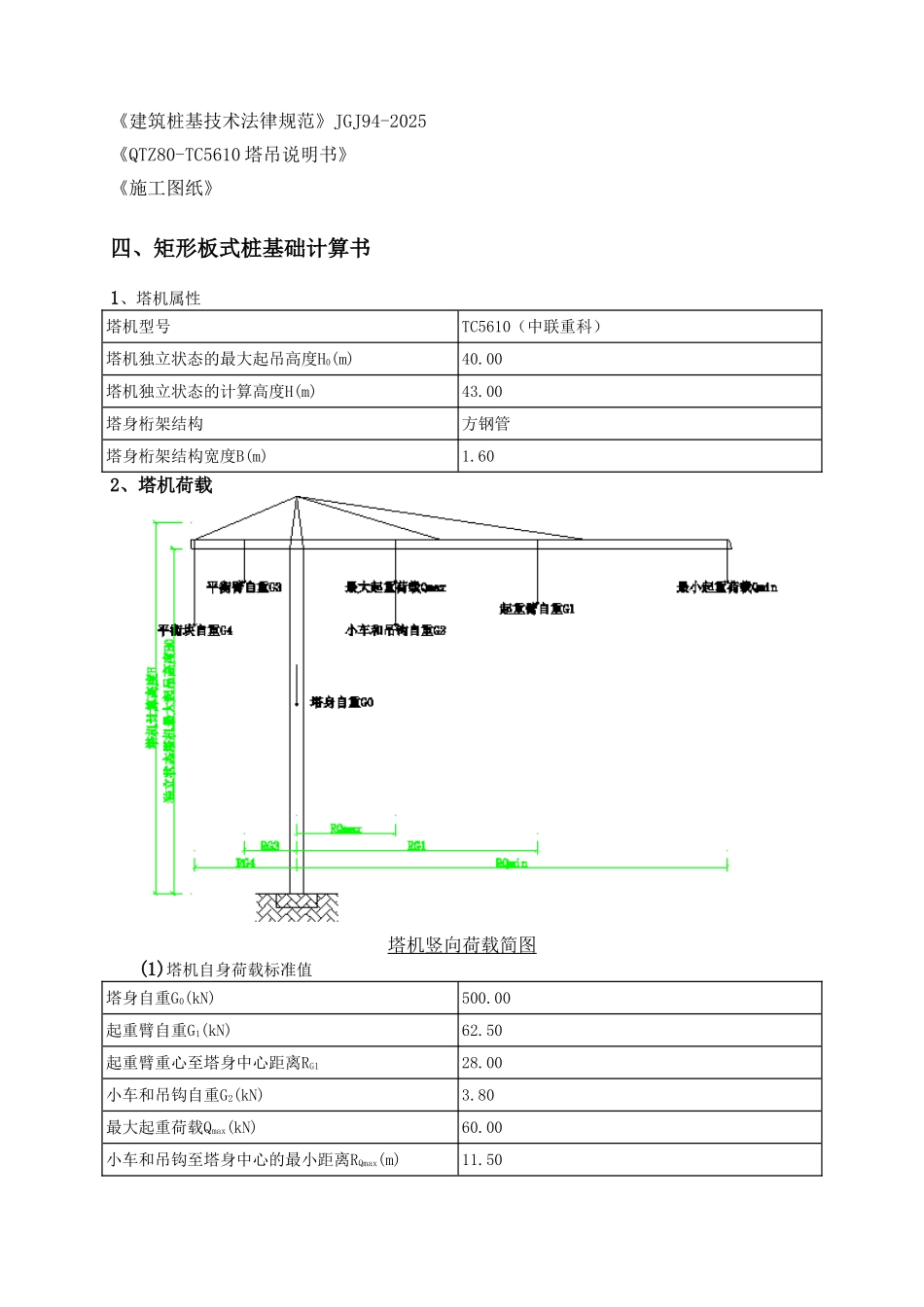

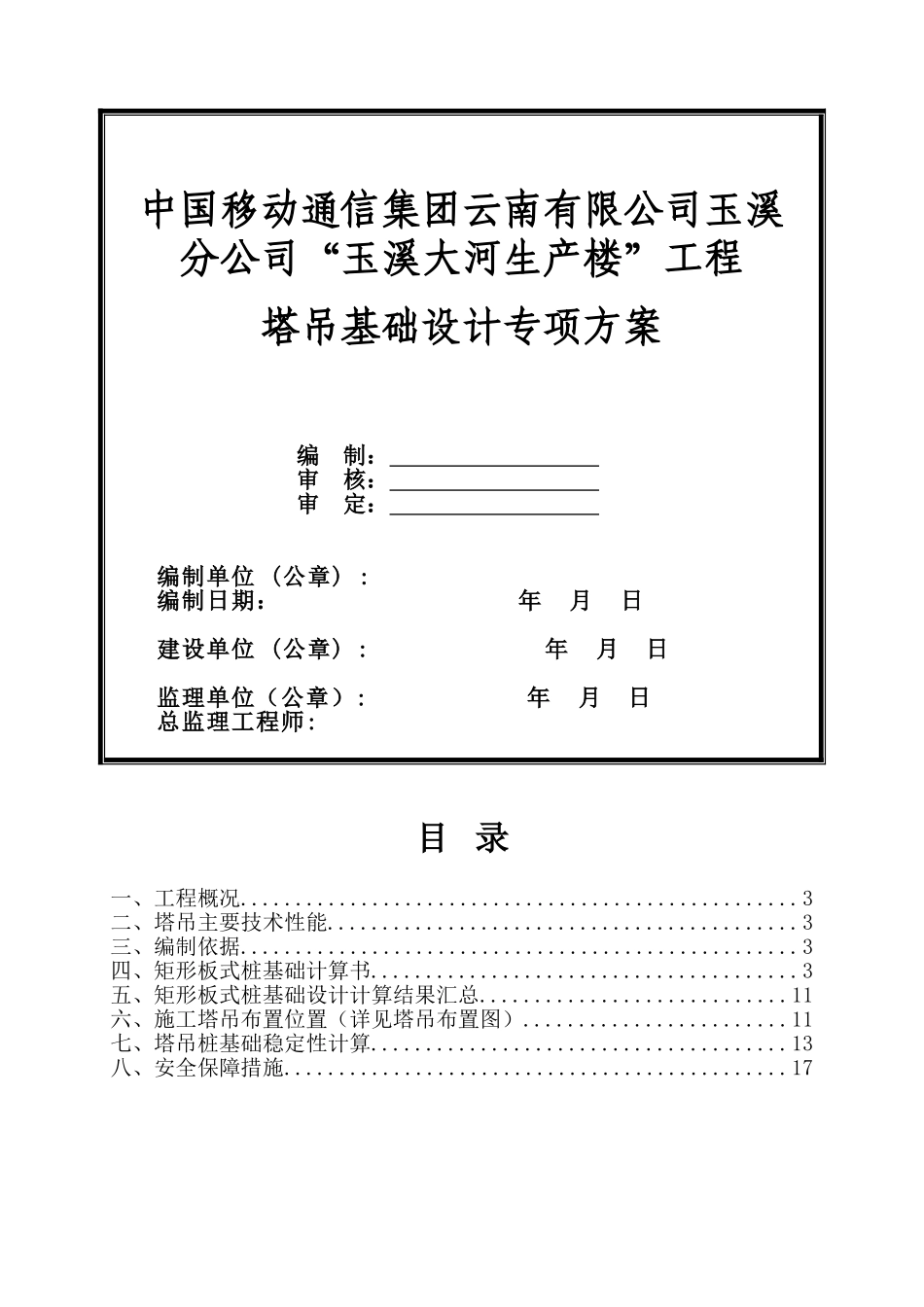

中国移动通信集团云南有限公司玉溪分公司“玉溪大河生产楼”工程塔吊基础设计专项方案编 制： 审 核： 审 定： 编制单位 (公章) :编制日期： 年 月 日建设单位 (公章) : 年 月 日监理单位（公章）: 年 月 日总监理工程师: 目 录一、工程概况...................................................3二、塔吊主要技术性能...........................................3三、编制依据...................................................3四、矩形板式桩基础计算书.......................................3五、矩形板式桩基础设计计算结果汇总............................11六、施工塔吊布置位置（详见塔吊布置图）........................11七、塔吊桩基础稳定性计算......................................13八、安全保障措施..............................................17一、工程概况本工程为中国移动通信集团云南有限公司玉溪分公司“玉溪大河生产楼”工程，工程建设地点：云南省玉溪市红塔区大河开发区。周边环境：施工现场在塔机旋转半径 55m 范围内无建筑物及架空线路通过，无障碍物影响。总建筑面积：10000 平方米；建筑为地上 5 层；地下 1 层；主体结构：框剪结构。二、塔吊主要技术性能本工程采纳塔吊为：QTZ80-TC5610(中联重科)塔机台数：1 台。（详细技术参数详见塔吊基础计算书）三、编制依据《塔式起重机混凝土基础工程技术规程》JGJ/T187-2025《建筑地基基础设计法律规范》GB50007-2025《建筑结构荷载法律规范》GB50009-2001《混凝土结构设计法律规范》GB50010-2025《建筑桩基技术法律规范》JGJ94-2025《QTZ80-TC5610 塔吊说明书》《施工图纸》四、矩形板式桩基础计算书1、塔机属性塔机型号TC5610（中联重科）塔机独立状态的最大起吊高度H0(m)40.00塔机独立状态的计算高度H(m)43.00塔身桁架结构方钢管塔身桁架结构宽度B(m)1.602、塔机荷载塔机竖向荷载简图 (1)塔机自身荷载标准值塔身自重G0(kN)500.00起重臂自重G1(kN)62.50起重臂重心至塔身中心距离RG128.00小车和吊钩自重G2(kN)3.80最大起重荷载Qmax(kN)60.00小车和吊钩至塔身中心的最小距离RQmax(m)11.50最大起重力矩M2(kN.m)800.00平衡臂自重G3(kN)87.00平衡臂重心至塔身中心距离RG3(m)6.10平衡块自重G4(kN)146.00平衡块重心至塔身中心距离RG4(m)11.80 (2)风荷载标准值Wk(kN/m2)工程所在地云南 玉溪基本风压ω0(kN/m2)工作状态0.20非工作...
