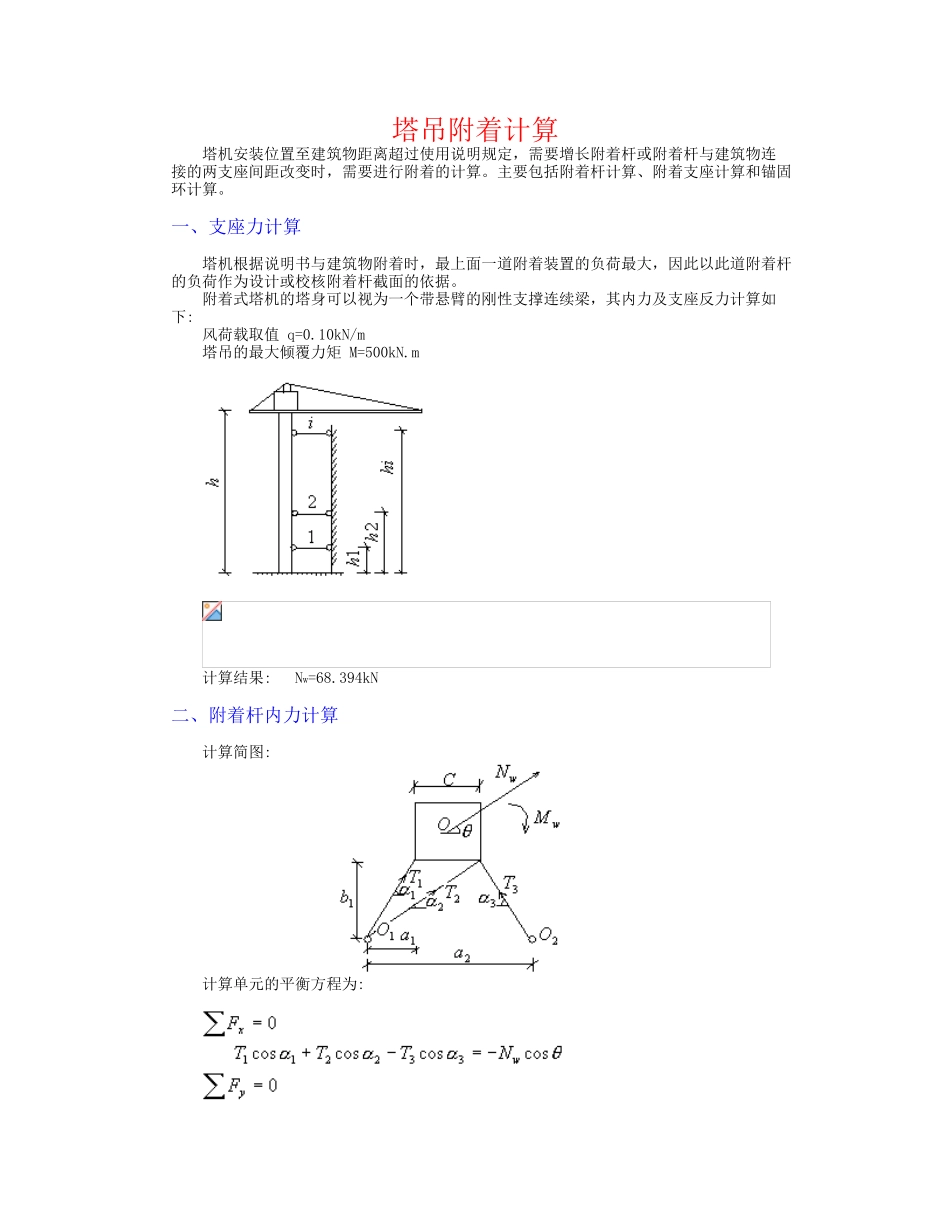

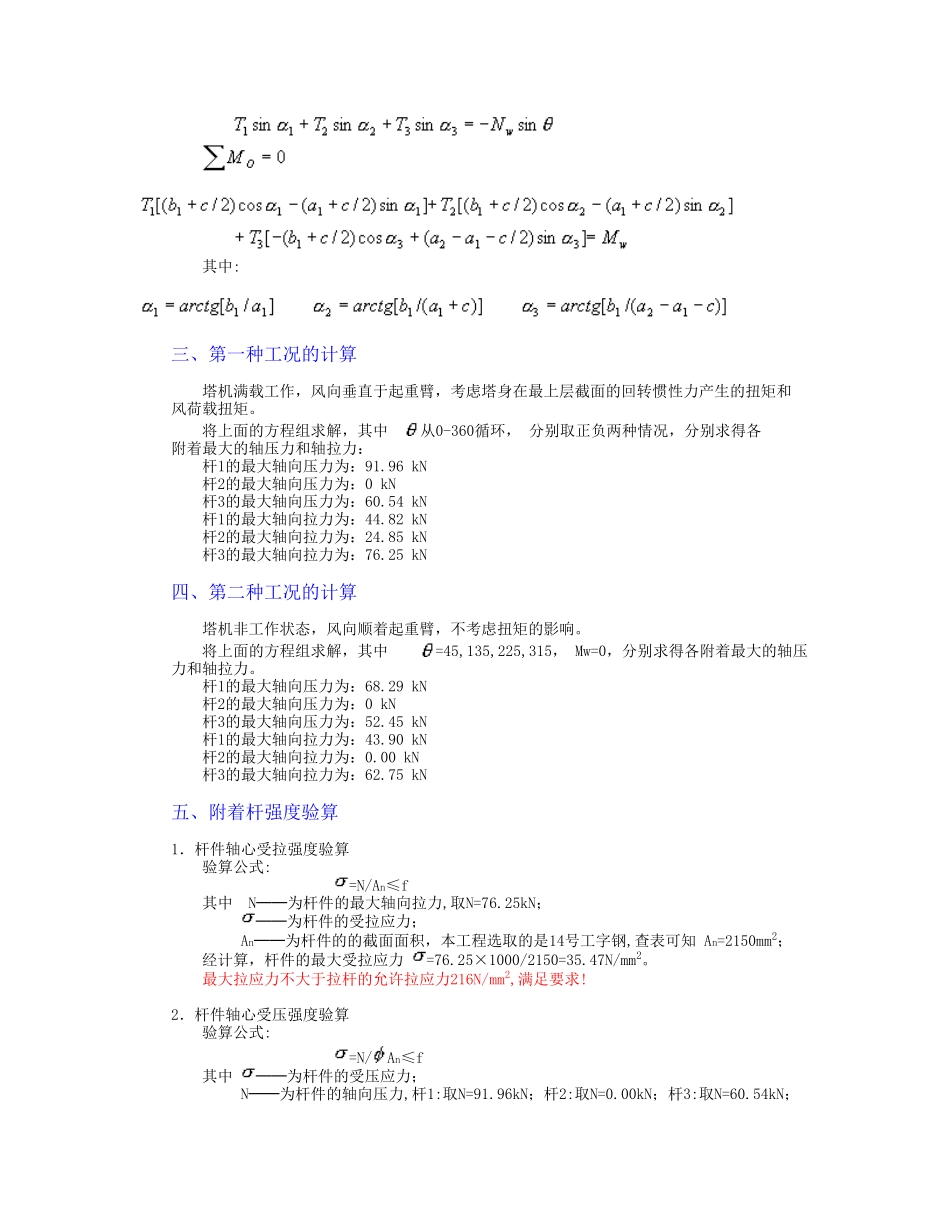

塔吊附着计算 塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与建筑物连 接的两支座间距改变时，需要进行附着的计算。主要包括附着杆计算、附着支座计算和锚固 环计算。 一、支座力计算 塔机根据说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆 的负荷作为设计或校核附着杆截面的依据。 附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如 下: 风荷载取值 q=0.10kN/m 塔吊的最大倾覆力矩 M=500kN.m 计算结果: Nw=68.394kN 二、附着杆内力计算 计算简图: 计算单元的平衡方程为: 其中: 三、第一种工况的计算 塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩和 风荷载扭矩。 将上面的方程组求解，其中 从0-360循环， 分别取正负两种情况，分别求得各 附着最大的轴压力和轴拉力： 杆1的最大轴向压力为：91.96 kN 杆2的最大轴向压力为：0 kN 杆3的最大轴向压力为：60.54 kN 杆1的最大轴向拉力为：44.82 kN 杆2的最大轴向拉力为：24.85 kN 杆3的最大轴向拉力为：76.25 kN 四、第二种工况的计算 塔机非工作状态，风向顺着起重臂，不考虑扭矩的影响。 将上面的方程组求解，其中 =45,135,225,315， Mw=0，分别求得各附着最大的轴压 力和轴拉力。 杆1的最大轴向压力为：68.29 kN 杆2的最大轴向压力为：0 kN 杆3的最大轴向压力为：52.45 kN 杆1的最大轴向拉力为：43.90 kN 杆2的最大轴向拉力为：0.00 kN 杆3的最大轴向拉力为：62.75 kN 五、附着杆强度验算 1．杆件轴心受拉强度验算 验算公式: =N/An≤f 其中 N──为杆件的最大轴向拉力,取N=76.25kN； ──为杆件的受拉应力； An──为杆件的的截面面积，本工程选取的是14号工字钢,查表可知 An=2150mm2； 经计算，杆件的最大受拉应力 =76.25×1000/2150=35.47N/mm2。 最大拉应力不大于拉杆的允许拉应力216N/mm2,满足要求! 2．杆件轴心受压强度验算 验算公式: =N/An≤f 其中 ──为杆件的受压应力； N──为杆件的轴向压力,杆1:取N=91.96kN；杆2:取N=0.00kN；杆3:取N=60.54kN； An──为杆件的的截面面积，本工程选取的是14号工字钢,查表可知 An=2150mm2； ──为杆件的受压稳定系数,是根据 查表计算得, 杆1:取 =0.732,杆2:取=0.459 ,杆3:取 =0.732； ──杆件长细比,杆1:取 =73.657,杆2:取=116.462,杆3:取=73.657。...
