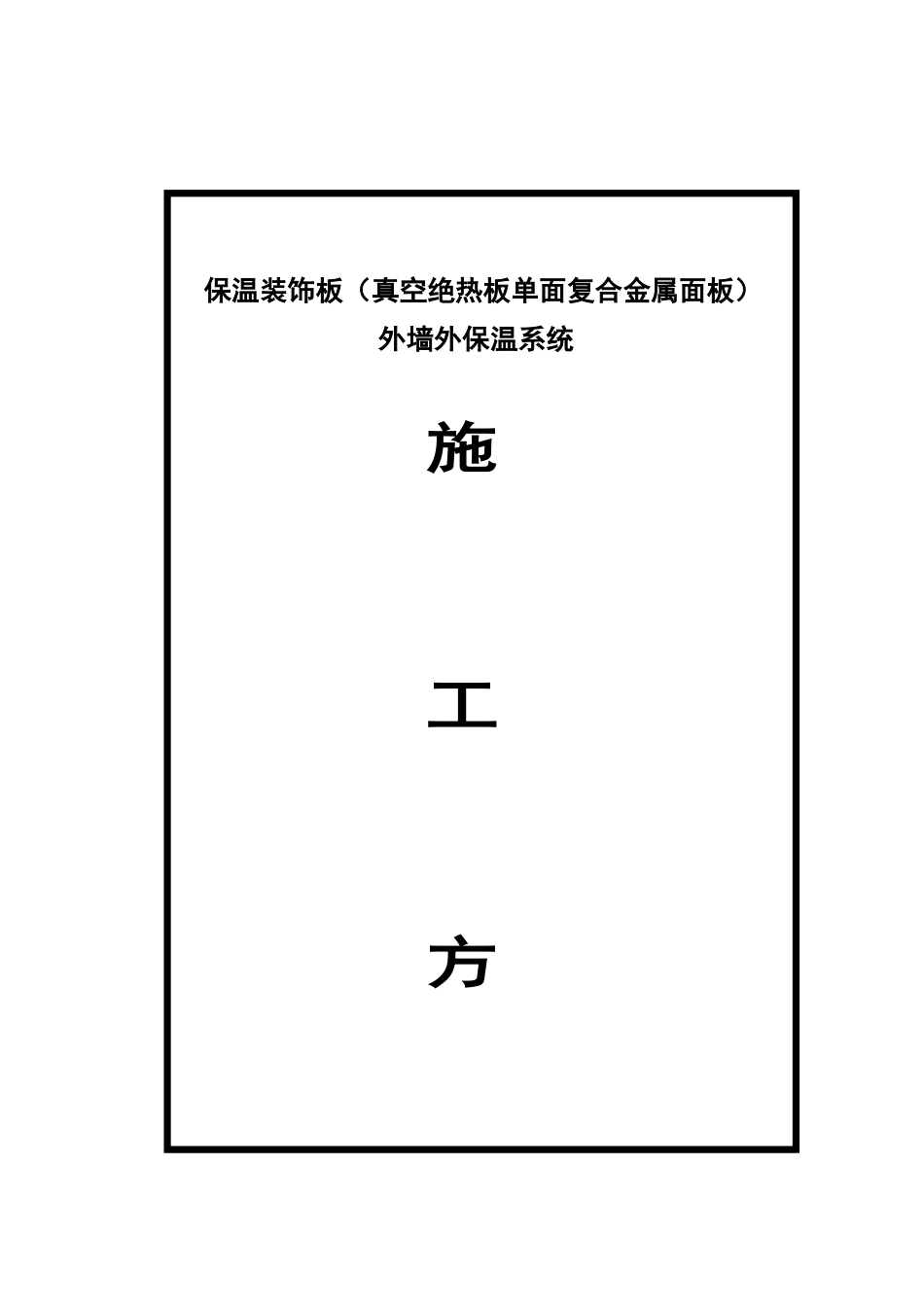

外墙外保温系统施工方案

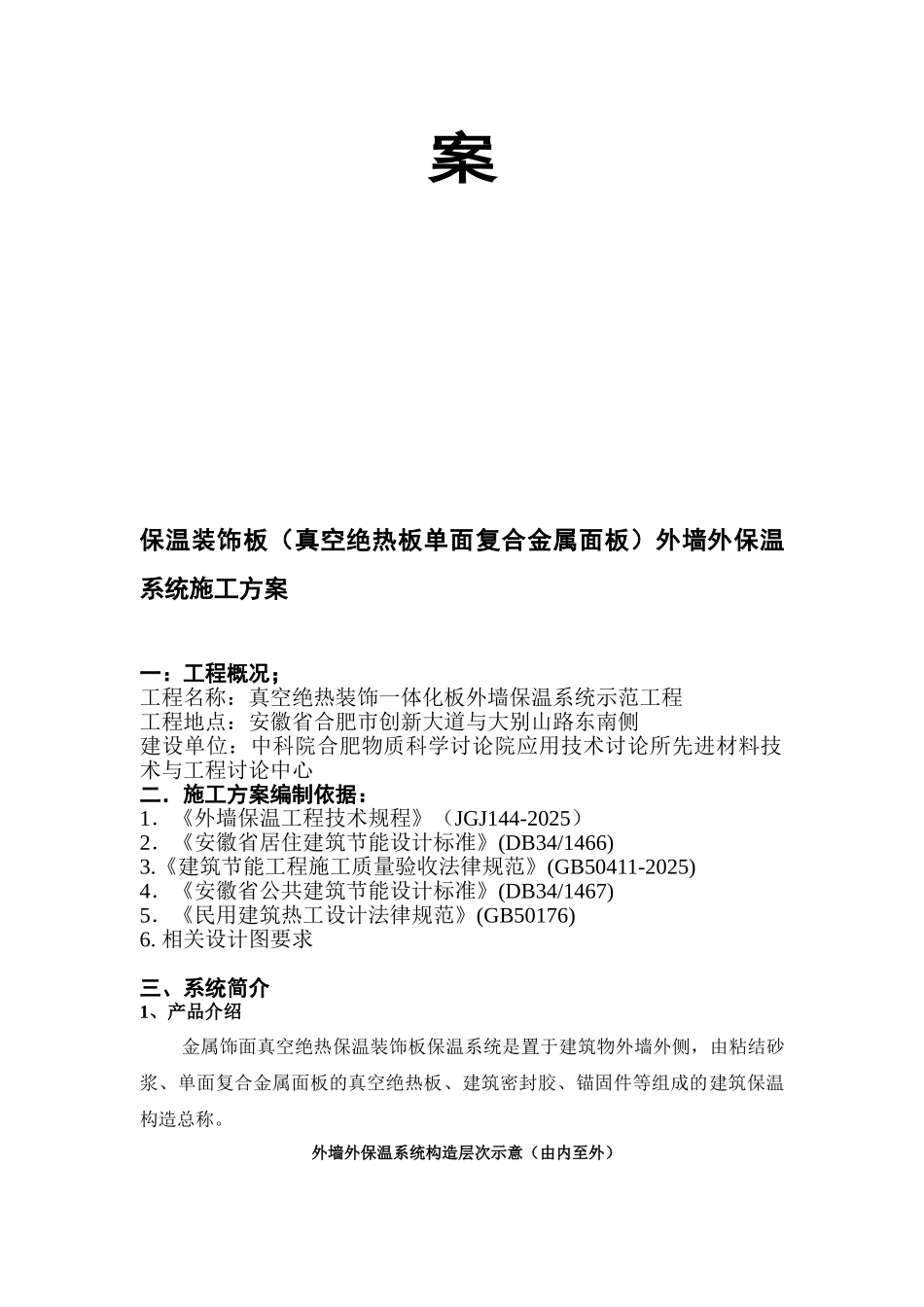

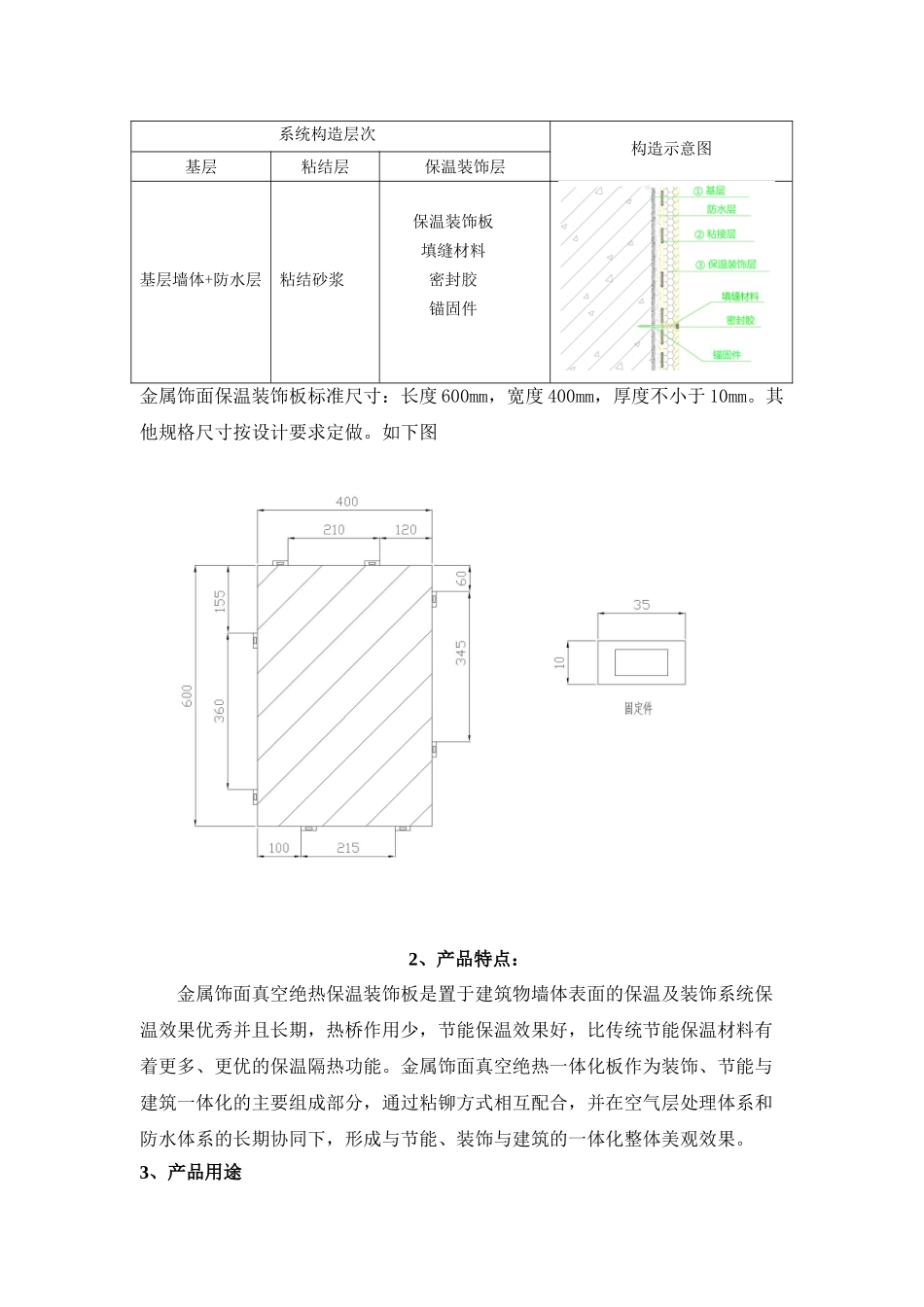

保温装饰板（真空绝热板单面复合金属面板） 外墙外保温系统施工方案 保温装饰板（真空绝热板单面复合金属面板）外墙外保温系统施工方案一：工程概况；工程名称：真空绝热装饰一体化板外墙保温系统示范工程工程地点：安徽省合肥市创新大道与大别山路东南侧建设单位：中科院合肥物质科学讨论院应用技术讨论所先进材料技术与工程讨论中心二．施工方案编制依据：1．《外墙保温工程技术规程》（JGJ144-2025）2．《安徽省居住建筑节能设计标准》(DB34/1466)3.《建筑节能工程施工质量验收法律规范》(GB50411-2025)4．《安徽省公共建筑节能设计标准》(DB34/1467)5．《民用建筑热工设计法律规范》(GB50176)6. 相关设计图要求三、系统简介1、产品介绍金属饰面真空绝热保温装饰板保温系统是置于建筑物外墙外侧，由粘结砂浆、单面复合金属面板的真空绝热板、建筑密封胶、锚固件等组成的建筑保温构造总称。外墙外保温系统构造层次示意（由内至外）系统构造层次构造示意图基层 粘结层保温装饰层基层墙体+防水层粘结砂浆保温装饰板 填缝材料 密封胶 锚固件金属饰面保温装饰板标准尺寸：长度 600mm，宽度 400mm，厚度不小于 10mm。其他规格尺寸按设计要求定做。如下图 2、产品特点：金属饰面真空绝热保温装饰板是置于建筑物墙体表面的保温及装饰系统保温效果优秀并且长期，热桥作用少，节能保温效果好，比传统节能保温材料有着更多、更优的保温隔热功能。金属饰面真空绝热一体化板作为装饰、节能与建筑一体化的主要组成部分，通过粘铆方式相互配合，并在空气层处理体系和防水体系的长期协同下，形成与节能、装饰与建筑的一体化整体美观效果。3、产品用途 适用于高端写字楼、医院、宾馆办公楼等各类公共建筑和高档公寓、住宅的外墙保温装饰。4、技术参数：表1 金属饰面保温装饰板保温系统的性能指标试验项目性 能 指 标抗风荷载性能系统抗风压值 Rd 不小于风荷载设计值。系统安全系数 K 取值不应小于 2。抗冲击性3J 级，适用于建筑物二层及以上墙面等不易受碰撞部位。10J 级，适用于建筑物首层墙面以及门窗洞口等易受碰撞部位。吸水量水中浸泡 24h，吸水量应小于 500g/㎡。热阻系统热阻符合设计要求。 系统耐候性经过耐候性试验后，系统外观不得出现明显变化。耐冻融性能30 次冻融循环后，系统无空鼓、脱落，无渗水裂缝。表2 金属饰面保温装饰板允许尺寸偏差项 目允 许 偏 差厚 度（mm）±2.0长 度（mm）±2.0宽 度（mm）±1.0对...
