外用施工升降机安装方案

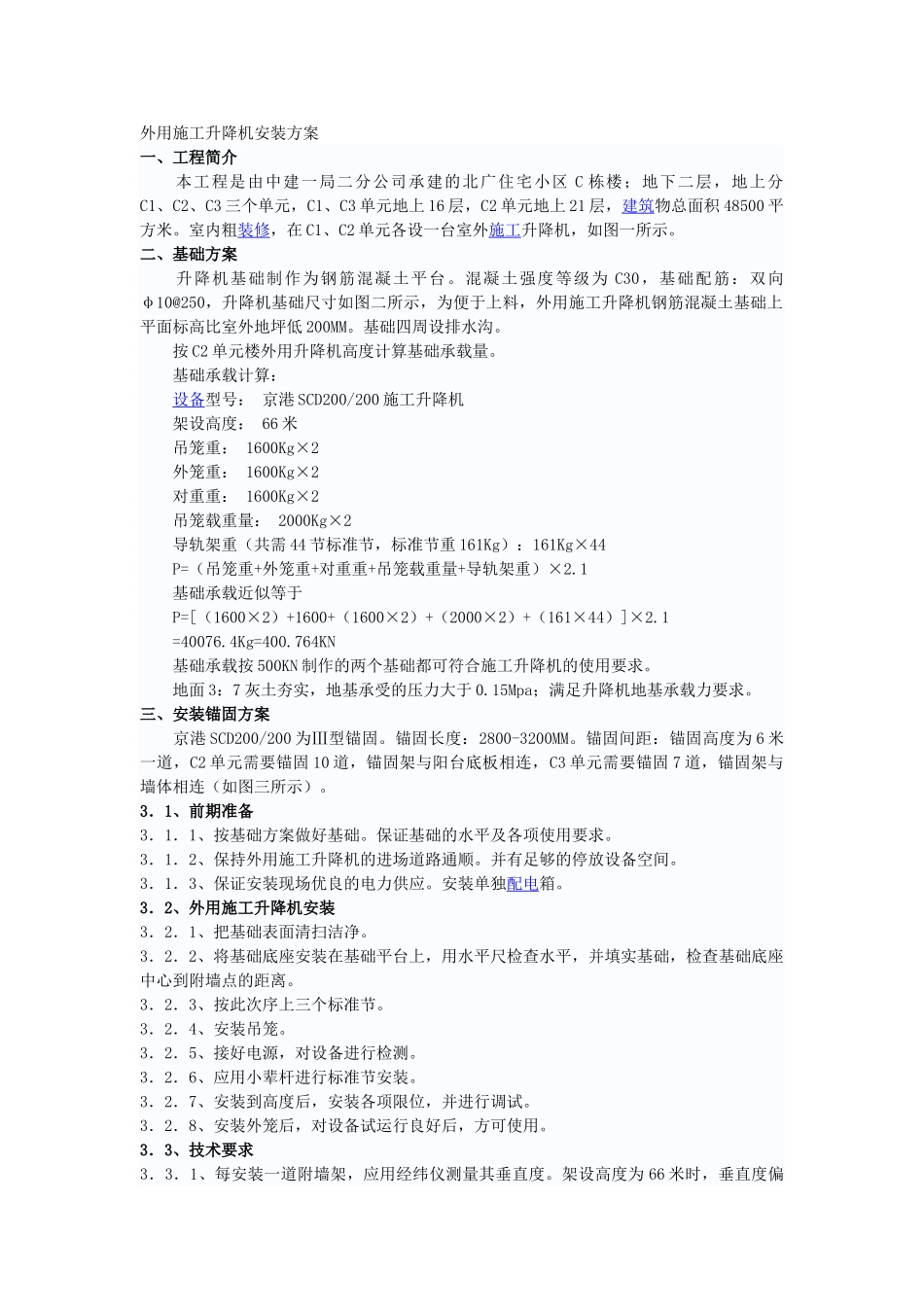

外用施工升降机安装方案一、工程简介 本工程是由中建一局二分公司承建的北广住宅小区 C 栋楼；地下二层，地上分C1、C2、C3 三个单元，C1、C3 单元地上 16 层，C2 单元地上 21 层，建筑物总面积 48500 平方米。室内粗装修，在 C1、C2 单元各设一台室外施工升降机，如图一所示。二、基础方案 升降机基础制作为钢筋混凝土平台。混凝土强度等级为 C30，基础配筋：双向φ10@250，升降机基础尺寸如图二所示，为便于上料，外用施工升降机钢筋混凝土基础上平面标高比室外地坪低 200MM。基础四周设排水沟。 按 C2 单元楼外用升降机高度计算基础承载量。 基础承载计算： 设备型号： 京港 SCD200/200 施工升降机 架设高度： 66 米 吊笼重： 1600Kg×2 外笼重： 1600Kg×2 对重重： 1600Kg×2 吊笼载重量： 2000Kg×2 导轨架重（共需 44 节标准节，标准节重 161Kg）：161Kg×44 P=（吊笼重+外笼重+对重重+吊笼载重量+导轨架重）×2.1 基础承载近似等于 P=[（1600×2）+1600+（1600×2）+（2000×2）+（161×44）]×2.1 =40076.4Kg=400.764KN 基础承载按 500KN 制作的两个基础都可符合施工升降机的使用要求。 地面 3：7 灰土夯实，地基承受的压力大于 0.15Mpa；满足升降机地基承载力要求。三、安装锚固方案 京港 SCD200/200 为Ⅲ型锚固。锚固长度：2800-3200MM。锚固间距：锚固高度为 6 米一道，C2 单元需要锚固 10 道，锚固架与阳台底板相连，C3 单元需要锚固 7 道，锚固架与墙体相连（如图三所示）。3．1、前期准备3．1．1、按基础方案做好基础。保证基础的水平及各项使用要求。3．1．2、保持外用施工升降机的进场道路通顺。并有足够的停放设备空间。3．1．3、保证安装现场优良的电力供应。安装单独配电箱。3．2、外用施工升降机安装3．2．1、把基础表面清扫洁净。3．2．2、将基础底座安装在基础平台上，用水平尺检查水平，并填实基础，检查基础底座中心到附墙点的距离。3．2．3、按此次序上三个标准节。3．2．4、安装吊笼。3．2．5、接好电源，对设备进行检测。3．2．6、应用小辈杆进行标准节安装。3．2．7、安装到高度后，安装各项限位，并进行调试。3．2．8、安装外笼后，对设备试运行良好后，方可使用。3．3、技术要求3．3．1、每安装一道附墙架，应用经纬仪测量其垂直度。架设高度为 66 米时，垂直度偏差保持在 25MM 之内。3．3．2、附墙架支架允许的最大水平偏角为±10°3．3．3、齿...
