大厦通风空调工程施工组织设计

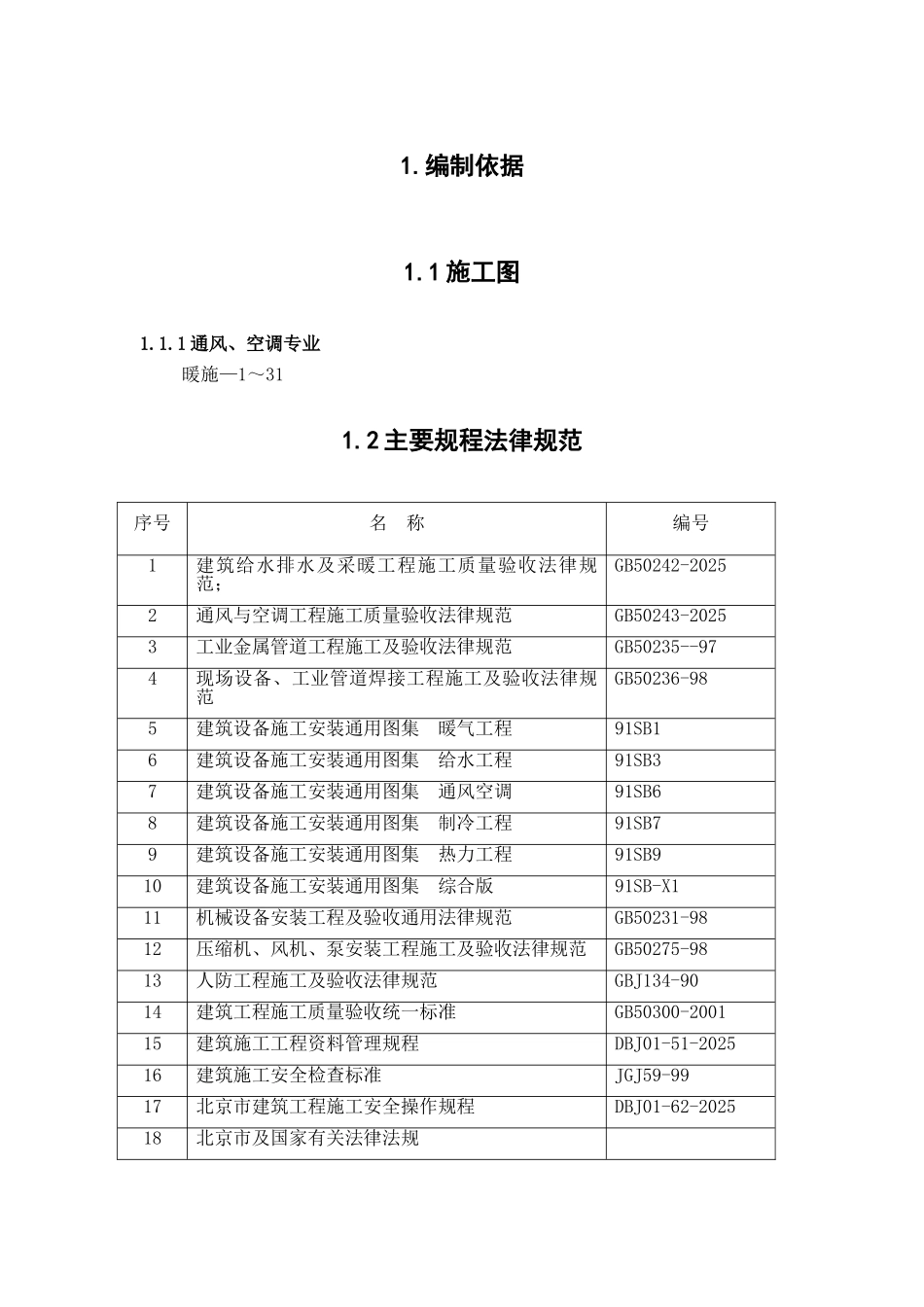

1.编制依据1.1 施工图1.1.1 通风、空调专业暖施—1～31 1.2 主要规程法律规范序号名 称 编号1建筑给水排水及采暖工程施工质量验收法律规范；GB50242-20252通风与空调工程施工质量验收法律规范GB50243-20253工业金属管道工程施工及验收法律规范 GB50235--974现场设备、工业管道焊接工程施工及验收法律规范GB50236-985建筑设备施工安装通用图集 暖气工程91SB16建筑设备施工安装通用图集 给水工程91SB37建筑设备施工安装通用图集 通风空调91SB68建筑设备施工安装通用图集 制冷工程91SB79建筑设备施工安装通用图集 热力工程91SB910建筑设备施工安装通用图集 综合版91SB-X111机械设备安装工程及验收通用法律规范GB50231-9812压缩机、风机、泵安装工程施工及验收法律规范GB50275-9813人防工程施工及验收法律规范GBJ134-9014建筑工程施工质量验收统一标准GB50300-200115建筑施工工程资料管理规程DBJ01-51-202516建筑施工安全检查标准 JGJ59-9917北京市建筑工程施工安全操作规程DBJ01-62-202518北京市及国家有关法律法规2.工程概况XX 大厦工程位于北京 XXX 大街，总建筑面积 56000 平方米，工程性质为新建，地上 22 层，地下 4 层，总建筑高度为 83.85 米。其中 1～4 层为商场，五层以上为办公室,地下一层为商场、餐厅、厨房、车库；地下二至三层为车库及设备用房，地下四层为人防物资库，平常为车库。2.1 工程有关管理单位业主：北京 XX 房地产开发有限公司总承包：XXX 建设集团有限公司施工单位： XXXXX2.2 工程承包范围本工程投标报价范围为 XX 大厦内所有通风与空调工程。2.2.1 通风空调系统2.2.1.1 现有图纸范围内工程承包范围：空调热泵循环水系统、空调送回风系统、排风系统、新风系统、防排烟系统、加压送风系统等管道及设备的安装及调试。2.2.1.2 通风空调系统概况冷热源及负荷：夏季空调冷负荷 6720Kw，冬季空调热负荷 6272Kw，本工程空调系统采纳水环热泵空调形式，夏季水环热泵空调机向水环系统放热，通过板换由设在屋顶的四台冷却塔降温。冬季水环热泵空调机由水环系统吸热，通过板换由热力站提供的 80／60℃热水供热。夏季水环供回水温度为 25／20℃。水环路系统膨胀水箱设在屋顶膨胀水箱间。水环热泵空调系统采纳两管制一次泵定水量系统，系统设软化装置，分集水器设在机房内。通风及排烟系统：地下室车库设通风排烟系统。排烟风机平常排风，火灾时排烟，送风机兼做排烟补风机。本楼层各卫生间设...
