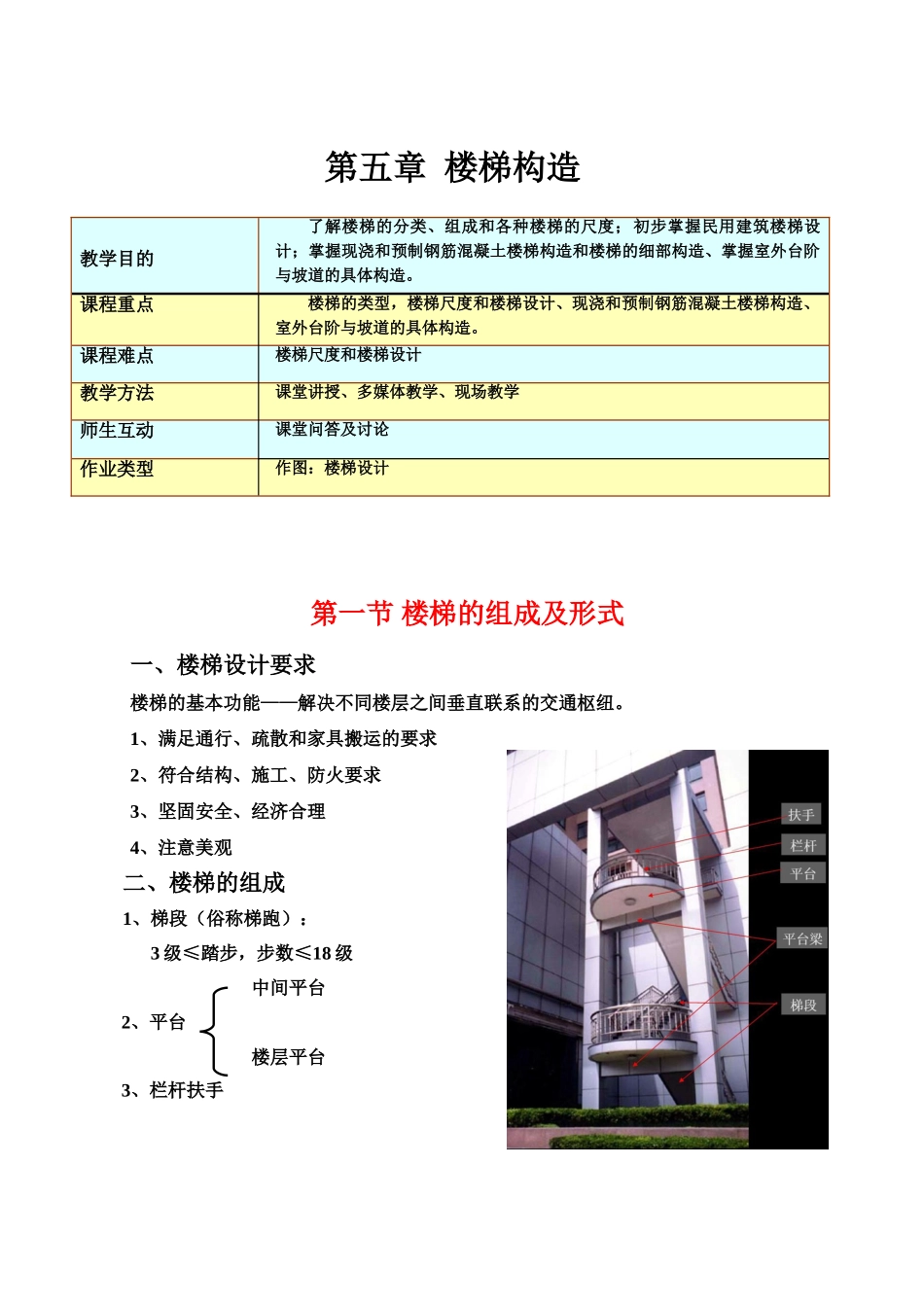

第五章 楼梯构造 第一节 楼梯的组成及形式一、楼梯设计要求 楼梯的基本功能——解决不同楼层之间垂直联系的交通枢纽。1、满足通行、疏散和家具搬运的要求2、符合结构、施工、防火要求3、坚固安全、经济合理4、注意美观二、楼梯的组成 1、梯段（俗称梯跑）：3 级≤踏步，步数≤18 级 中间平台 2、平台楼层平台3、栏杆扶手教学目的了解楼梯的分类、组成和各种楼梯的尺度；初步掌握民用建筑楼梯设计；掌握现浇和预制钢筋混凝土楼梯构造和楼梯的细部构造、掌握室外台阶与坡道的具体构造。课程重点楼梯的类型，楼梯尺度和楼梯设计、现浇和预制钢筋混凝土楼梯构造、室外台阶与坡道的具体构造。课程难点楼梯尺度和楼梯设计教学方法课堂讲授、多媒体教学、现场教学师生互动课堂问答及讨论作业类型作图：楼梯设计三、楼梯形式1、直跑楼梯2、折角楼梯 3、双分折角楼梯4、三折楼梯 5、对折楼梯（双跑楼梯）6、双分对折楼梯 7、剪刀楼梯8、圆弧形楼梯 9、.螺旋楼梯第二节 楼梯的尺度与设计 一、楼梯的尺度（一）楼梯坡度和踏步尺度1、楼梯坡度（1）楼梯坡度表示方法：指梯段中各级踏步前缘的假定连线与水平面之间的夹角。tgα=h/b α：楼梯坡度（2）、楼梯坡度表示方法：百分数；比值法；角度法（3）、常用楼梯坡度 楼梯坡度的大小，直接影响到楼梯所占面积及人们行走的舒适度。楼梯坡度过大，所占面积小，但行走易疲劳；反之楼梯坡度小，相应占面积大。楼梯坡度的取值范围 23°～45°，以 30°为宜。常用楼梯坡度：公共建筑（商场）楼梯的坡度较小，常采纳 26°34′的坡度，即踢面高与踏面深之比为1:2；住宅建筑楼梯坡度较大，一般为 33°42′，（1：1.5）左右。而户内楼梯坡度最大（跃层建筑），可以达到 45°。坡度达到 60°以上的属于爬梯的范围。坡道的坡度一般在 15°以下，若坡度在 6°或者说是在 1:12以下的，属于平缓的坡道。坡道的坡度达到 1:10 以上，就应实行防滑措施。（二）踏步尺度踏步由踏步面和踏步踢板组成。住宅建筑楼梯的踏步尺度：步高 h=150～175mm、步宽 b=250～300mm。在楼梯设计时，公共建筑楼梯踏步的高、宽尺度按下式计算：b+h=450mm住宅楼梯的高、宽尺度按下式计算：2h+b=600-620mm为了满足人们行走安全舒适，又少占面积，在不增加梯段长度的情况下，对踏步可实行下列措施增加踏步的宽度，将踏步面出挑 20～40mm，使踏步的实际宽度大于其水平投影宽度。民用建筑中，楼梯踏步最小宽度与最大高度的限...
