排涝泵站金属设备制作安装工程施工组织设计

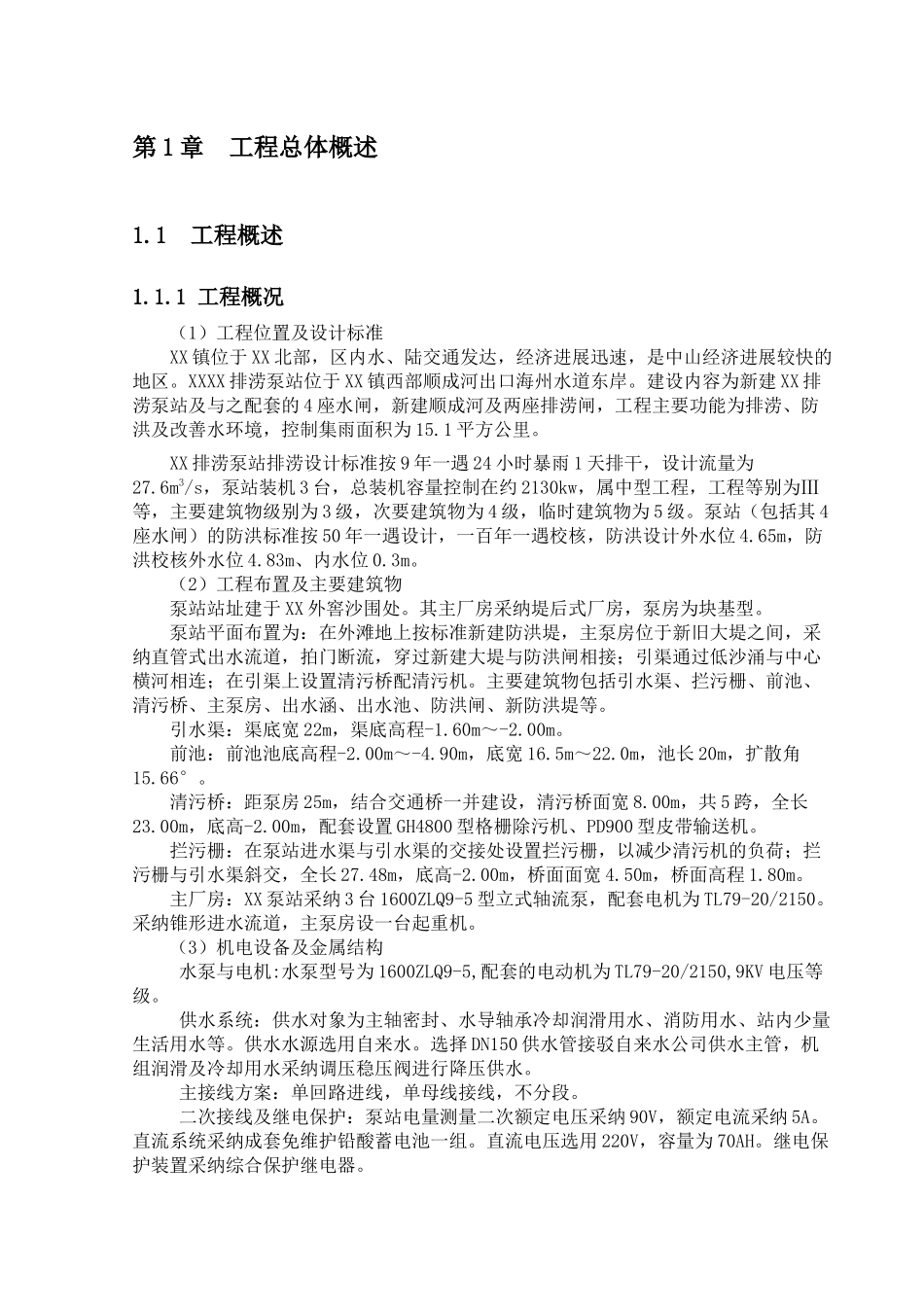

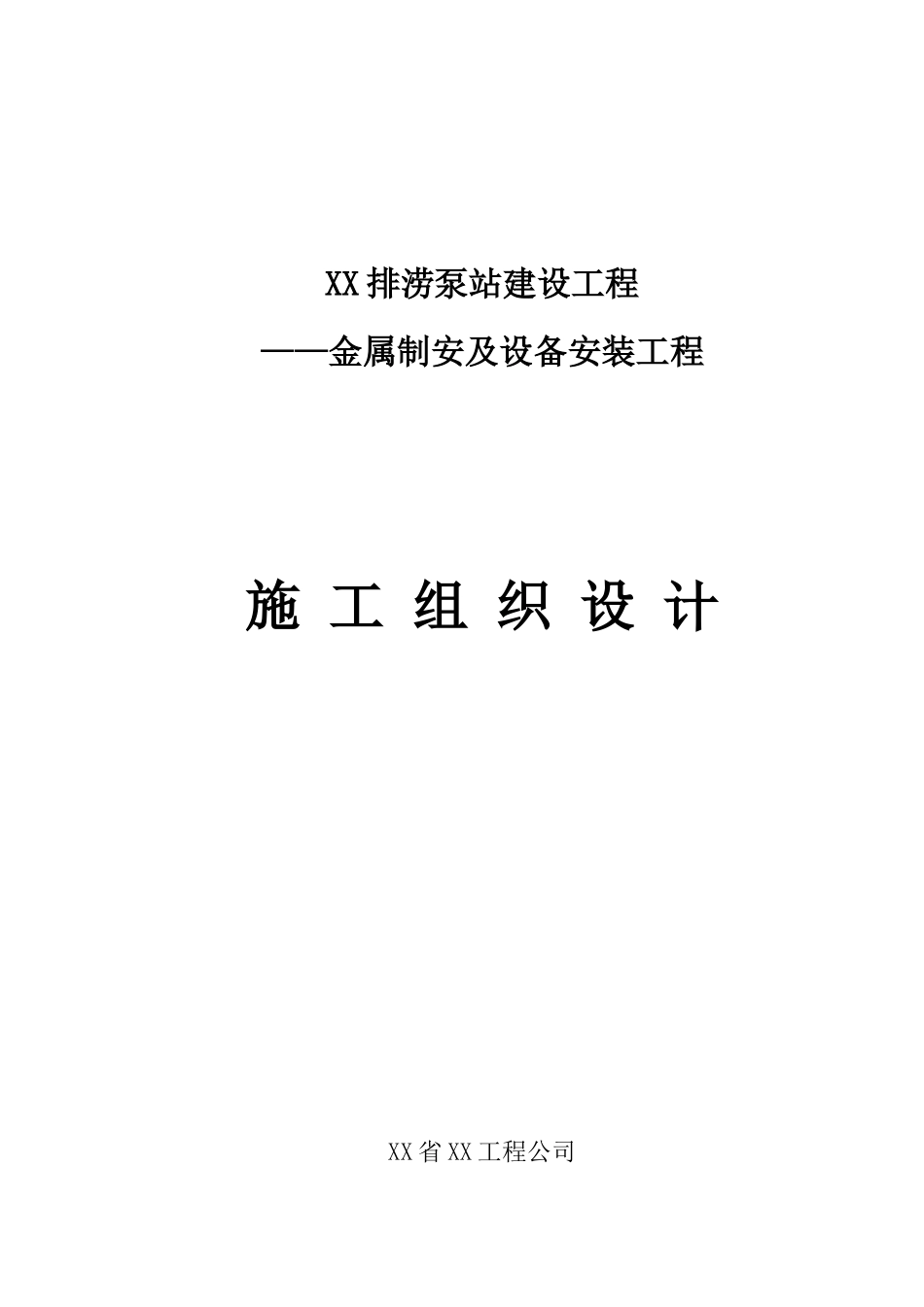

XX 排涝泵站建设工程——金属制安及设备安装工程施 工 组 织 设 计 XX 省 XX 工程公司XX 年十二月十八日第 1 章 工程总体概述1.1 工程概述1.1.1 工程概况（1）工程位置及设计标准XX 镇位于 XX 北部，区内水、陆交通发达，经济进展迅速，是中山经济进展较快的地区。XXXX 排涝泵站位于 XX 镇西部顺成河出口海州水道东岸。建设内容为新建 XX 排涝泵站及与之配套的 4 座水闸，新建顺成河及两座排涝闸，工程主要功能为排涝、防洪及改善水环境，控制集雨面积为 15.1 平方公里。XX 排涝泵站排涝设计标准按 9 年一遇 24 小时暴雨 1 天排干，设计流量为27.6m3/s，泵站装机 3 台，总装机容量控制在约 2130kw，属中型工程，工程等别为Ⅲ等，主要建筑物级别为 3 级，次要建筑物为 4 级，临时建筑物为 5 级。泵站（包括其 4座水闸）的防洪标准按 50 年一遇设计，一百年一遇校核，防洪设计外水位 4.65m，防洪校核外水位 4.83m、内水位 0.3m。（2）工程布置及主要建筑物泵站站址建于 XX 外窖沙围处。其主厂房采纳堤后式厂房，泵房为块基型。泵站平面布置为：在外滩地上按标准新建防洪堤，主泵房位于新旧大堤之间，采纳直管式出水流道，拍门断流，穿过新建大堤与防洪闸相接；引渠通过低沙涌与中心横河相连；在引渠上设置清污桥配清污机。主要建筑物包括引水渠、拦污栅、前池、清污桥、主泵房、出水涵、出水池、防洪闸、新防洪堤等。引水渠：渠底宽 22m，渠底高程-1.60m～-2.00m。前池：前池池底高程-2.00m～-4.90m，底宽 16.5m～22.0m，池长 20m，扩散角15.66°。清污桥：距泵房 25m，结合交通桥一并建设，清污桥面宽 8.00m，共 5 跨，全长23.00m，底高-2.00m，配套设置 GH4800 型格栅除污机、PD900 型皮带输送机。拦污栅：在泵站进水渠与引水渠的交接处设置拦污栅，以减少清污机的负荷；拦污栅与引水渠斜交，全长 27.48m，底高-2.00m，桥面面宽 4.50m，桥面高程 1.80m。主厂房：XX 泵站采纳 3 台 1600ZLQ9-5 型立式轴流泵，配套电机为 TL79-20/2150。采纳锥形进水流道，主泵房设一台起重机。（3）机电设备及金属结构水泵与电机:水泵型号为 1600ZLQ9-5,配套的电动机为 TL79-20/2150,9KV 电压等级。供水系统：供水对象为主轴密封、水导轴承冷却润滑用水、消防用水、站内少量生活用水等。供水水源选用自来水。选择 DN150 供水管接驳自来水公司供水主管，机组润滑及冷却用水采纳调压稳压...
