放射性仪表安装作业指导书

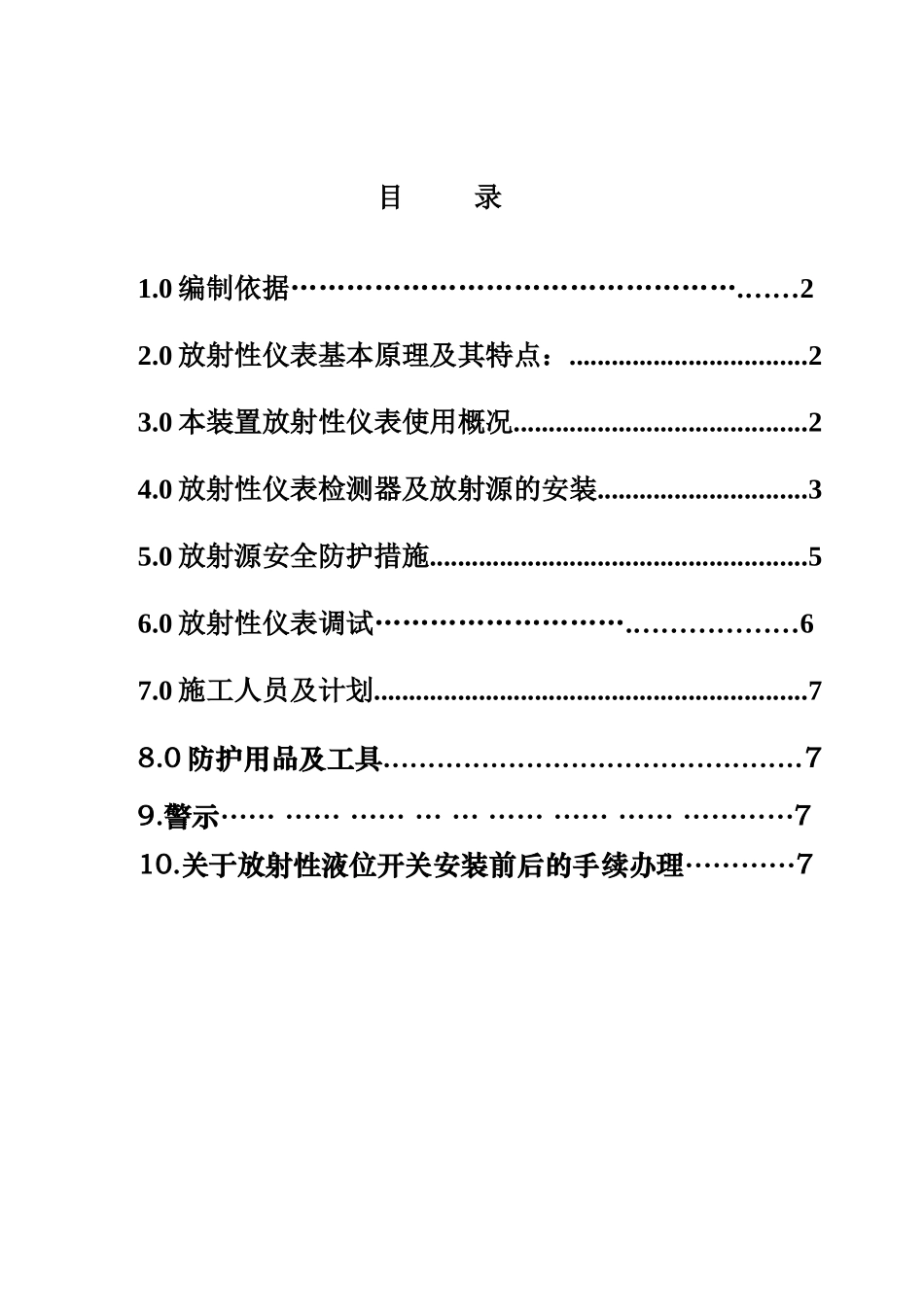

目 录1.0 编制依据………………………………………….……22.0 放射性仪表基本原理及其特点：..................................23.0 本装置放射性仪表使用概况..........................................24.0 放射性仪表检测器及放射源的安装..............................35.0 放射源安全防护措施......................................................56.0 放射性仪表调试……………………….………………67.0 施工人员及计划..............................................................78.0 防护用品及工具...............................................79.警示…… …… …… … … …… …… …… …………710.关于放射性液位开关安装前后的手续办理…………71.0 编制依据1. 1《放射性同位素与射线装置防护条例》-------1989 年国务院 44 号令1.2《含密封源仪表的卫生防护标准》--------------------------GB2125-2025 1.3《仪表规格书》-----------------------------------------------------50-00/R19 1.4 金陵石化 150 万吨/年加氢放射性液位开关随机资料2.0 放射性仪表基本原理及其特点：放射性仪表，是通过从放射源辐射出的一束射线穿透工艺介质到另一侧的检测器组（传感器和放大器），来测量工艺介质的密度、液位、或重量。部分能量在穿透工艺介质时被吸收，吸收的辐射能量与射线穿透的介质质量成比例。通过测量到达检测器的辐射能量，并转换为可计数的电子脉冲信号，即可测出被测介质的密度、液位、或重量。与常规仪表相比，放射性仪表与工艺介质无直接接触，因此便于维护；而且感应及控制工艺变量的能力非常灵敏，所使用的电子元件具有长期的稳定性，可使用仪表的输出信号，与工艺过程进行计算机控制。它特别适用于固体和浆料的测量。3.0 本装置放射性仪表使用概况由于放射性仪表属于特别仪表，当放射源产生的 Υ 射线单位时间里被人体吸收超过一定剂量时，将会对人体造成损害，故在该仪表安装调试过程中，需特别注意安全防护工作。检测仪表的使用场所和相应的泄漏射线控制量检测的使用场所距边界外下列距离处的剂量当量率 H 控制值，μSv/h5cm100 cm对人员的活动范围不限制H≤2.5H＜0.25在距源容器的 1 米区域内很少有人停留2.5≤H〈250.25≤H〈2.5在距源容器表面 3 米的区域范围内不可能有人进入，或放射工作场所划出了监督区和非限制区25≤H〈2502.5≤H〈25只能在特定的放射...
