新型模板与脚手架施工综合技术

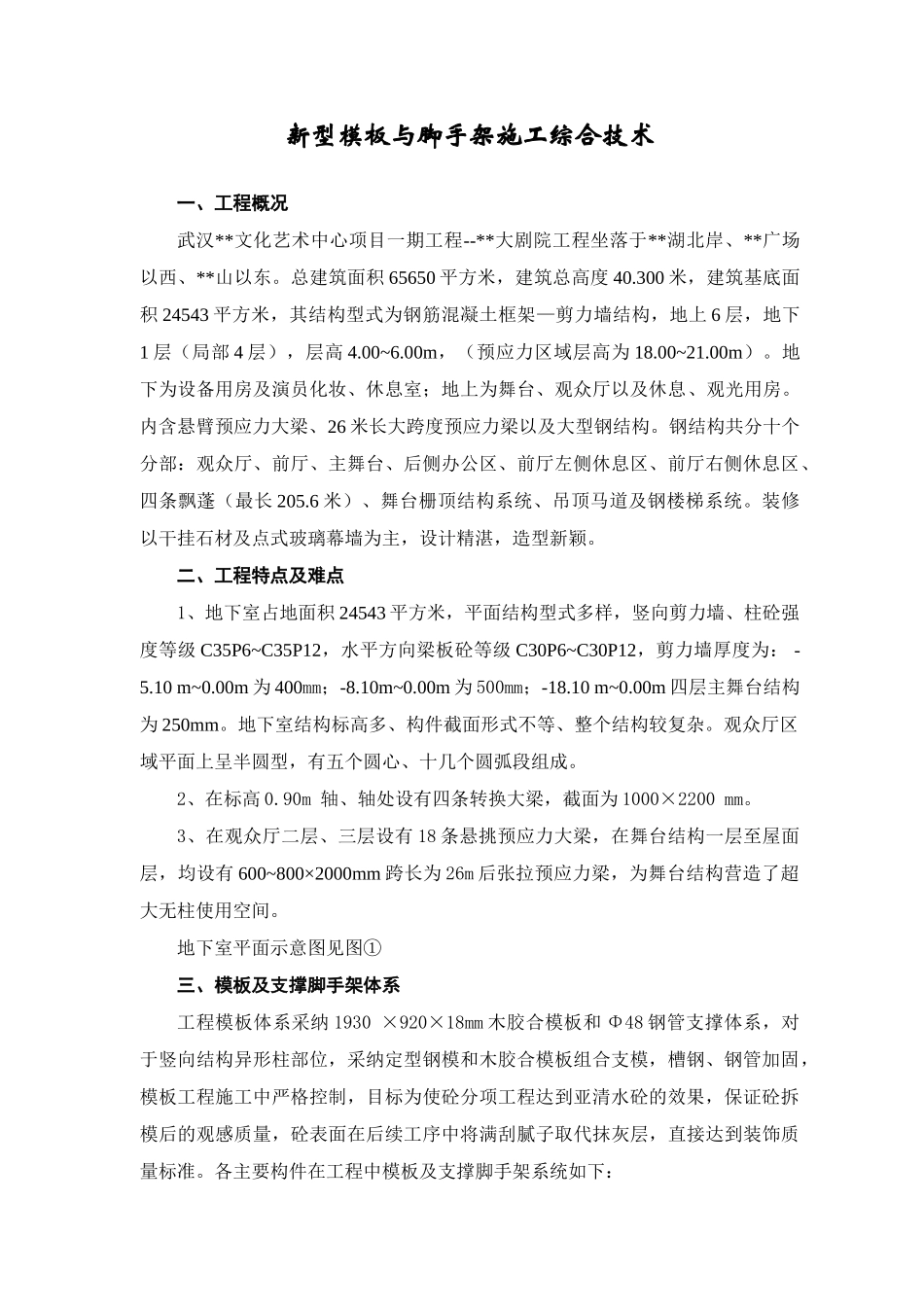

新型模板与脚手架施工综合技术一、工程概况武汉**文化艺术中心项目一期工程--**大剧院工程坐落于**湖北岸、**广场以西、**山以东。总建筑面积 65650 平方米，建筑总高度 40.300 米，建筑基底面积 24543 平方米，其结构型式为钢筋混凝土框架—剪力墙结构，地上 6 层，地下1 层（局部 4 层），层高 4.00~6.00m，（预应力区域层高为 18.00~21.00m）。地下为设备用房及演员化妆、休息室；地上为舞台、观众厅以及休息、观光用房。内含悬臂预应力大梁、26 米长大跨度预应力梁以及大型钢结构。钢结构共分十个分部：观众厅、前厅、主舞台、后侧办公区、前厅左侧休息区、前厅右侧休息区、四条飘蓬（最长 205.6 米）、舞台栅顶结构系统、吊顶马道及钢楼梯系统。装修以干挂石材及点式玻璃幕墙为主，设计精湛，造型新颖。二、工程特点及难点1、地下室占地面积 24543 平方米，平面结构型式多样，竖向剪力墙、柱砼强度等级 C35P6~C35P12，水平方向梁板砼等级 C30P6~C30P12，剪力墙厚度为： -5.10 m~0.00m 为 400mm；-8.10m~0.00m 为 500mm；-18.10 m~0.00m 四层主舞台结构为 250mm。地下室结构标高多、构件截面形式不等、整个结构较复杂。观众厅区域平面上呈半圆型，有五个圆心、十几个圆弧段组成。2、在标高 0.90m 轴、轴处设有四条转换大梁，截面为 1000×2200 mm。3、在观众厅二层、三层设有 18 条悬挑预应力大梁，在舞台结构一层至屋面层，均设有 600~800×2000mm 跨长为 26m 后张拉预应力梁，为舞台结构营造了超大无柱使用空间。地下室平面示意图见图①三、模板及支撑脚手架体系工程模板体系采纳 1930 ×920×18mm 木胶合模板和 Φ48 钢管支撑体系，对于竖向结构异形柱部位，采纳定型钢模和木胶合模板组合支模，槽钢、钢管加固，模板工程施工中严格控制，目标为使砼分项工程达到亚清水砼的效果，保证砼拆模后的观感质量，砼表面在后续工序中将满刮腻子取代抹灰层，直接达到装饰质量标准。各主要构件在工程中模板及支撑脚手架系统如下：（一）、地下室外墙由于武汉**文化艺术中心一期工程基坑护坡离地下室外墙结构距离过近，已无法按正常墙体模板施工工艺施工。为此，在地下室外墙的模板工程施工中，采纳了外用灰砂砖模，内用单侧支模的施工工艺。1、外砖模施工工艺：将墙体外侧模板改为 240 灰砂砖模，外砖模从基础承台、地梁砖模接起，顶标高为外围结构平台下 200。考虑到墙体的稳定性，在墙体内每 4 米...
